Ch5 内部存储器¶
半导体存储器类型¶
| 存储器类型 | 种类 | 可擦除性 | 写机制 | 易失性 |
|---|---|---|---|---|
| 随机存储器(RAM) | 读-写存储器 | 电，字节级 | 电 | 易失 |
| 只读存储器(ROM) | 只读存储器 | 不能 | 掩模 | 不易失 |
| 可编程 ROM(PROM) | 只读存储器 | 不能 | 电 | 不易失 |
| 可擦 PROM(EPROM) | 读多次存储器 | 紫外线，字节级 | 电 | 不易失 |
| 电可擦 PROM(EEPROM) | 读多次存储器 | 电，字节级 | 电 | 不易失 |
| 快闪存储器 | 读多次存储器 | 电，块级 | 电 | 不易失 |
注：SRAM 和 DRAM 都需要持续供电。
DRAM（动态 RAM）¶
- 数据被存储为电容上的电荷
- 由于电容有漏电的天性，DRAM 需要定期充电（刷新）。
- 结构简单，成本较低，速度较慢。常用于主存。
SRAM（静态 RAM）¶
- 用触发器逻辑门存储数据
- 不漏电，不需要定期刷新（但也需要持续供电！）
- 结构更复杂，成本更高，体积更大，但速度更快。常用于 Cache。
存储器芯片组织¶

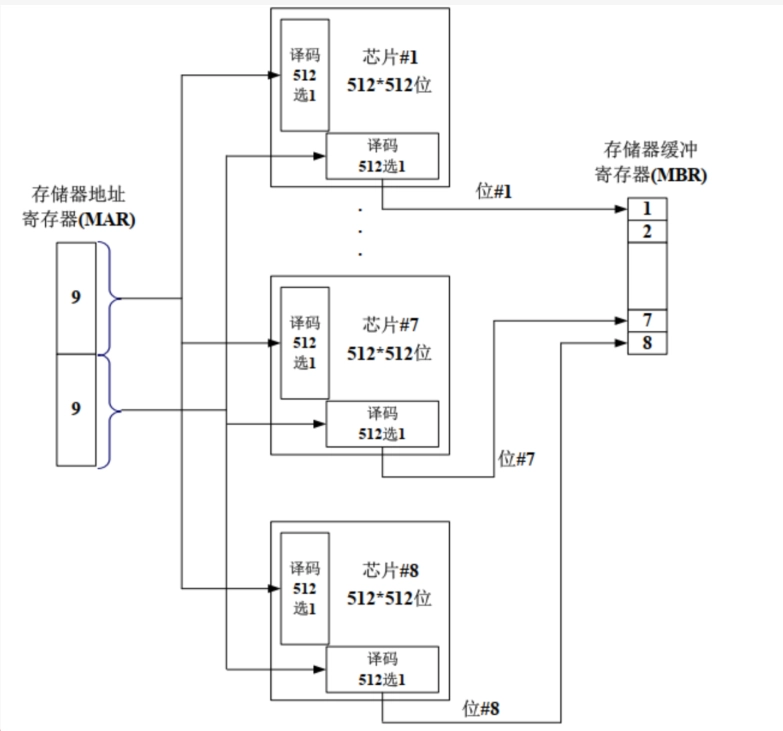

- 位扩展：增加存储模块单次传输所能传输的位
- N 块芯片读取相同的地址，每块芯片同时输出其在相同行列位置上存储的数据（假设输出 \(m\) bit），则存储模块的一个地址可以存储 \((N\times m)bit\) 数据。
- 例：位扩展前，一个芯片只能输出 \(1\) bit；位扩展后，\(8\) 个芯片同时根据 MAR 信号输出 \(8\) bit 数据。

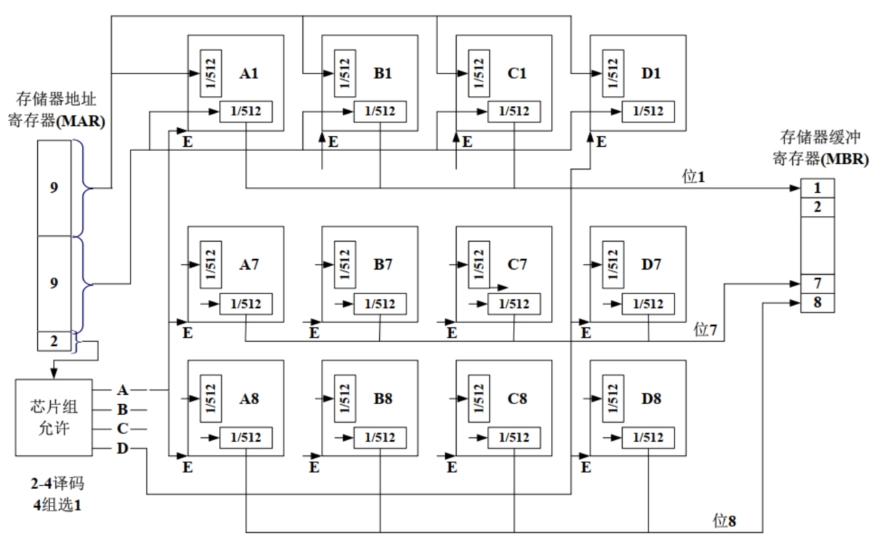

- 字位扩展：增加存储模块的大小（即增加存储模块能够存储的字的数量）
- 假设一组芯片有 \(N\) 个，存储模块由 \(M\) 组芯片构成，此时地址要增加 \(\log_2 M\) bit，用于选择 \(M\) 组芯片中的一组。
- 字节级精度的访问
- 存储模块一次传输能够传输 \(N\) bit 数据（一般 \(N\) 为 8 的倍数）,则可以实现字节级精度访问。需要在原地址信号的基础上添加 \(\log_2 \frac{N}{8}\) 位地址。
- 以 \(N=16\) 为例，此时地址新添加 \(1\) 位作为最低位。
- 若要读取 \(16\) bit 数据，且地址为偶数，则新添加的最低位置 \(0\)，可一次读取完成。
- 若地址为奇数则新添加的最低位置 \(1\)，需要两次读取：CPU 先读取奇数地址上的 \(16\) bit，只保留 A9-A16 芯片上的 \(8\) bit 作为低 \(8\) bit；CPU 再将地址 \(+1\) 读取 \(16\) bit，只保留 A1-A9 芯片上的 \(8\) bit 作为高 \(8\) bit。
- 数据对齐
- 例如，\(2\) Byte 的 short 型变量的地址通常为偶数，\(4\) Byte 的 int 型变量的地址通常为 \(4\) 的倍数。
- 否则，读取时 CPU 要进行两次读取。
纠错码¶

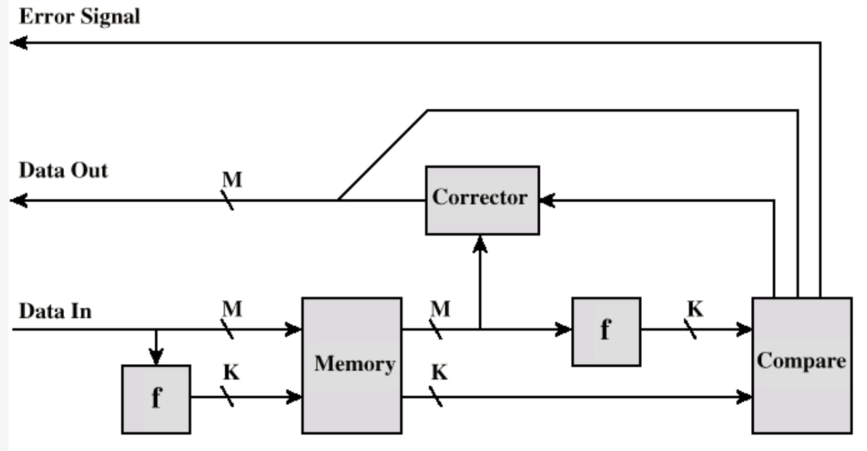

数据 \(M\) bit，校验码/纠错码 \(K\) bit，实际存储 \((M+K)\) bit。

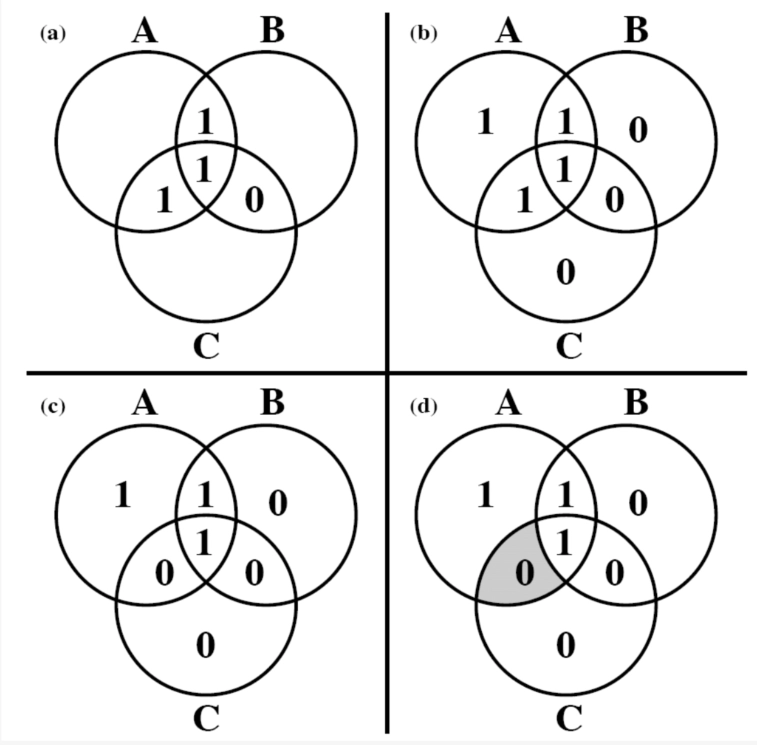

以汉明码和文氏图为例¶
- 初始数据为 \(1110\)，放在 \(A\)、\(B\)、\(C\) 三个圈相交位置；
- 在 \(A\)、\(B\)、\(C\) 三个圈中生成纠错码，满足每个圈中四个数字异或结果为 \(0\)；
- 若传输过程中出现错误，可进行定位；
- 发现 \(A\)、\(C\) 两个圈中异或结果不为 \(0\)，\(B\) 异或结果为 \(0\)，则错误出现在与 \(A\)、\(C\) 相交但不与 \(B\) 相交的位置。
纠错码设计：¶
数据 \(M\) bit，校验码/纠错码 \(K\) bit，实际存储 \((M+K)\) bit，则应满足：\(2^K-1≥M+K\)
- 纠错码全 \(0\) 表示 \((M+K)\) bit 数据都正常，因此 \(K\) bit 纠错码能表示 \(2^K-1\) 个数，要求 \(K\) bit 纠错码必须能表示 \((M+K)\) bit 数据的位置，因此有上述关系式。
具体纠错过程为：

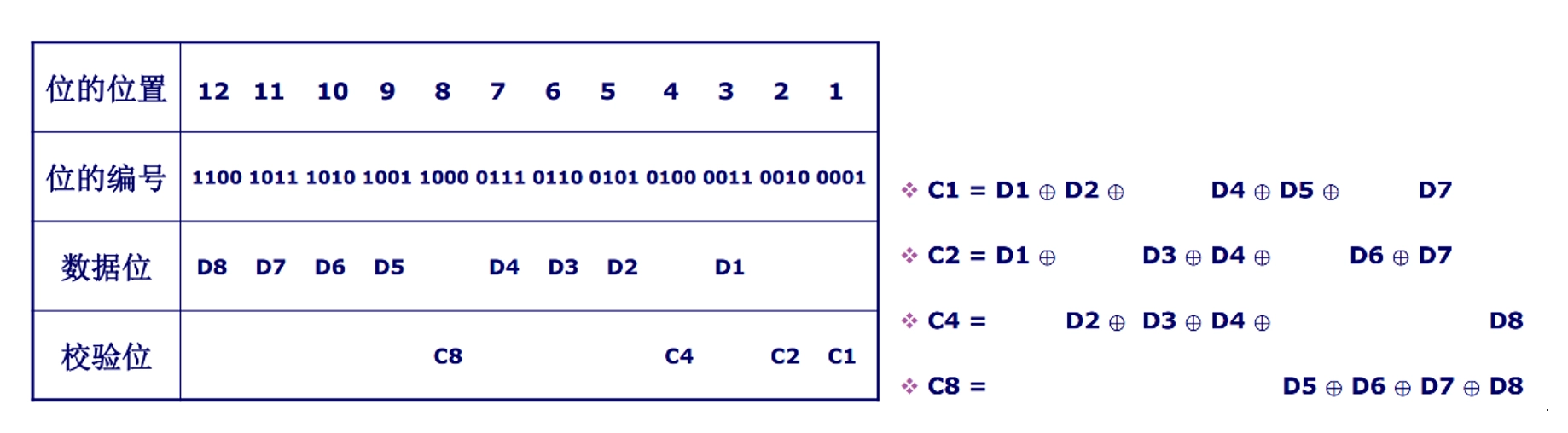

- 根据右图公式计算纠错码 \(C8'\ C4'\ C2'\ C1'\)，与存储的原纠错码 \(C8\ C4\ C2\ C1\) 一一异或，得到结果 \(C8'' C4'' C2'' C1''\)
- 若只有一项异或结果为 1，即只有一个纠错码与原纠错码不同，则错误出现在该纠错码上，翻转该纠错码即可。例如，若只有 \(C8''=1\)，即 \(C8''\ C4''\ C2''\ C1''=1000\)，表示位置 8 出错，即 \(C8\) 自身出错。
- 若有两项异或结果为 1，即有两个纠错码与原纠错码不同，则错误出现在纠错码所表示的位置对应的数据上。例如，若 \(C1''=C4''=1\)，即 \(C8''\ C4''\ C2''\ C1''=0101\)，则错误出现在位置 \(0101\) 对应数据，即 \(D2\) 上；从右图的公式里也可以看到，只有 \(D2\) 能同时影响 \(C1 C4\)。
