卷积神经网络 (CNN)¶

卷积网络研究动因¶

全连接网络的局限性：
- 参数量爆炸：如果将一张高清图片展平（Flatten）后输入全连接层，权重矩阵的参数量会非常庞大，极易导致维度诅咒和过拟合，并大幅增加计算成本。
- 丢失空间结构信息：图像本质上是二维或三维的网格数据，像素之间存在强烈的空间几何联系。全连接层将其展平为一维向量，破坏了原有的空间拓扑结构。

局部连接 (Local Connection)
- 原理：人类视觉中，神经元并不是对整个视野产生响应，而是只对局部的一小块区域（即感受野 Receptive Field）敏感。在图像中，邻近像素的相关性较高，而距离较远的像素相关性较弱。
- 在 CNN 中的体现：卷积核每次只覆盖图像的一个局部小窗口（Patch）。
位置不变性 (Location Invariant / 平移不变性)
- 原理：不论目标出现在视野的哪个位置，人类都能识别出它。
- 在 CNN 中的体现：同一个卷积核会在整张图片上滑动共享权重（Weight Sharing），因此无论特征（如猫的眼睛）出现在图片的左上角还是右下角，都能被同一个探测器捕捉到。
分级迭代、不断抽象的视觉形成过程
- 背景：1981 年诺贝尔生理学或医学奖得主 Hubel 和 Wiesel 发现了猫的视觉皮层具有分级结构（简单细胞 \(\to\) 复杂细胞）。
- 在 CNN 中的体现：
  - 低级特征（Low-Level）：边缘、颜色、线条。
  - 中级特征（Mid-Level）：纹理、局部器官（如眼睛、车轮）。
  - 高级特征（High-Level）：复杂的语义轮廓（如人脸、整车）。

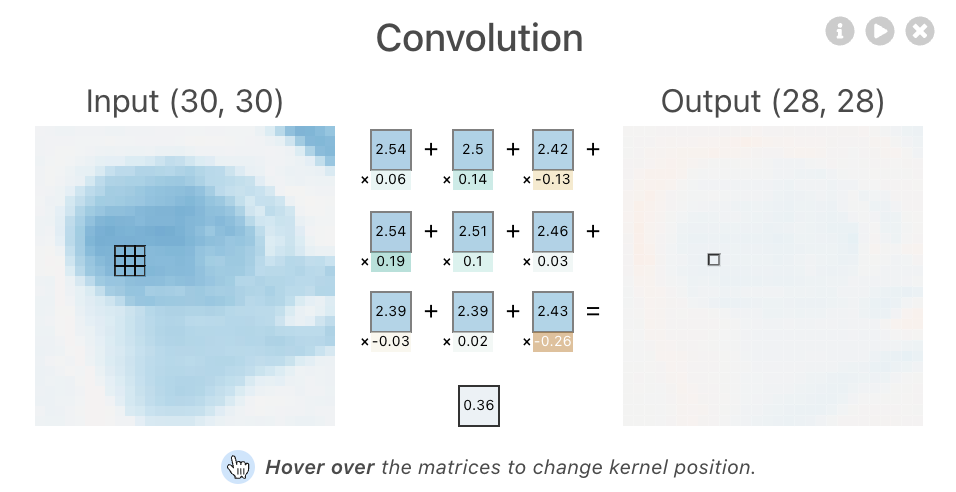

核心思想：卷积操作本质上是 特征匹配。当输入图像的某个局部区域（Patch）与滤波器（Filter）或卷积核（Kernel）的数值越接近，计算得到的 2D 相似度就越高，即输出的激活值越大。
计算方式：逐元素相乘并求和 (Element-wise multiplication)。

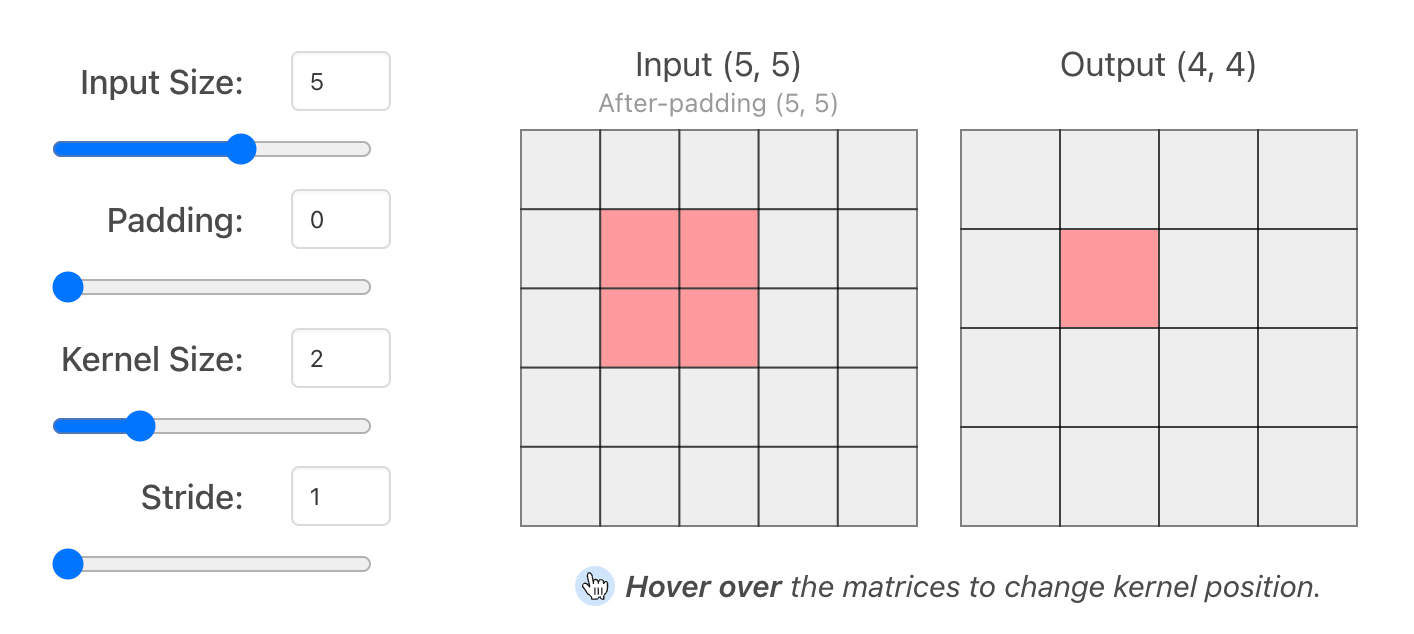

在设计卷积层时，通常需要设定以下关键超参数，它们直接决定了输出特征图（Feature Map）的尺寸：

Input Size / Channels：输入图像的尺寸（如 \(32 \times 32\)）和通道数（如 RGB 3 通道）。
Kernel Size：卷积核大小，常见的有 \(3 \times 3\), \(5 \times 5\), \(7 \times 7\) 等。
Stride：步长，即卷积核在图像上每次滑动的像素距离。步长越大，输出的尺寸越小。
Padding：填充，即在原输入图像的边缘周围补充像素（通常补 0，即 Zero-Padding）。作用是防止图像边缘信息在逐层卷积中丢失，并能控制输出尺寸（例如保持输入输出同尺寸）。

特征图输出尺寸计算公式：假设输入矩阵尺寸为 \(W \times W\)，卷积核大小为 \(K \times K\)，步长为 \(S\)，填充圈数为 \(P\)，则输出矩阵的尺寸 \(O \times O\) 计算如下：

\[ O = \lfloor \frac{W - K + 2P}{S} \rfloor + 1 \]

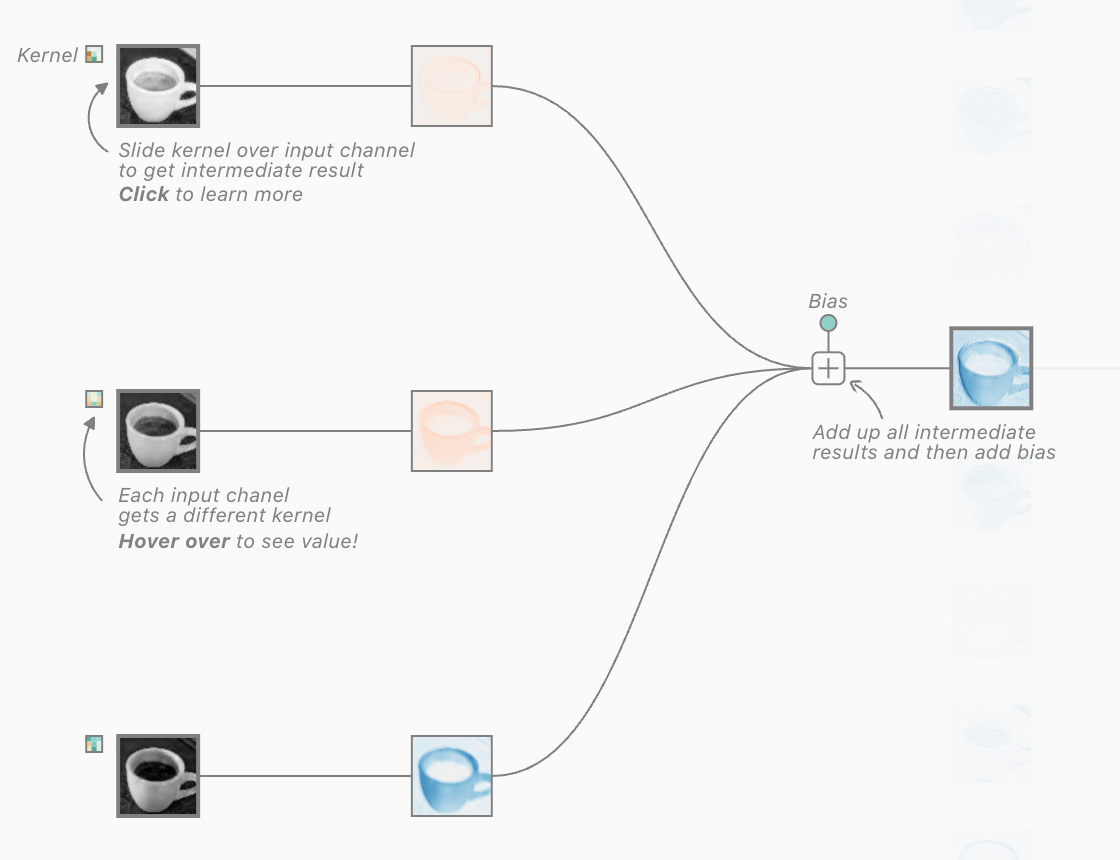

多通道输入：如果输入是彩色图像（如 RGB 3 通道），那么对应的每个卷积核也必须是 3 通道的。卷积时，3 个通道分别进行内积求和，最后合并为一个标量输出。
多组卷积核：一组卷积核对应提取一种特定的特征。
- 例如，输入一张 3 通道图像，如果我们使用 6 组 不同的 3 通道卷积核，最终就能输出一个 6 通道 的特征图 (Feature Map)。

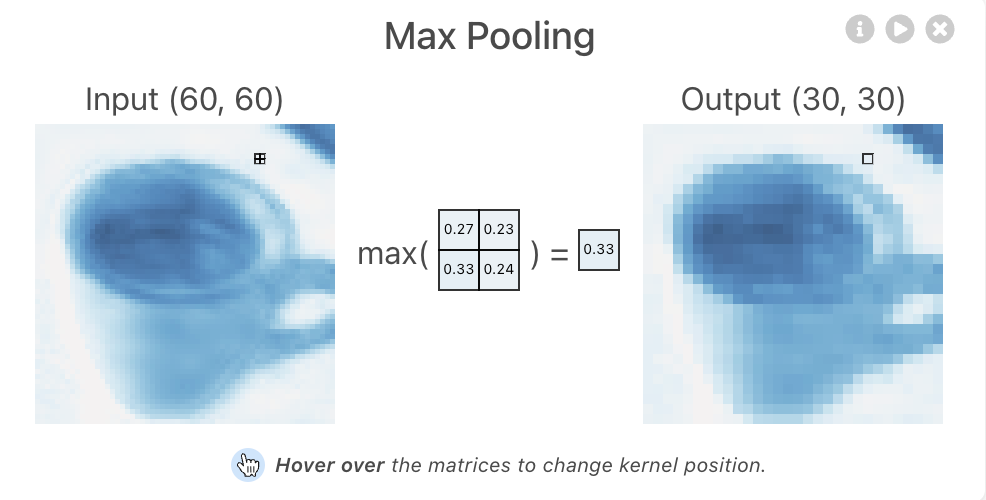

核心思想：通过下采样（Subsampling）来压缩数据量和参数量，进一步提升特征的平移不变性，并扩大后续卷积层的感受野（Receptive Field）。
常见类型：
- Max Pool：最大池化，提取感受野窗口内的最大值，最常用于保留最显著的特征（如边缘或纹理）。
- Mean/Average Pool：平均池化，提取感受野窗口内的平均值，常用于保留整体的背景信息。

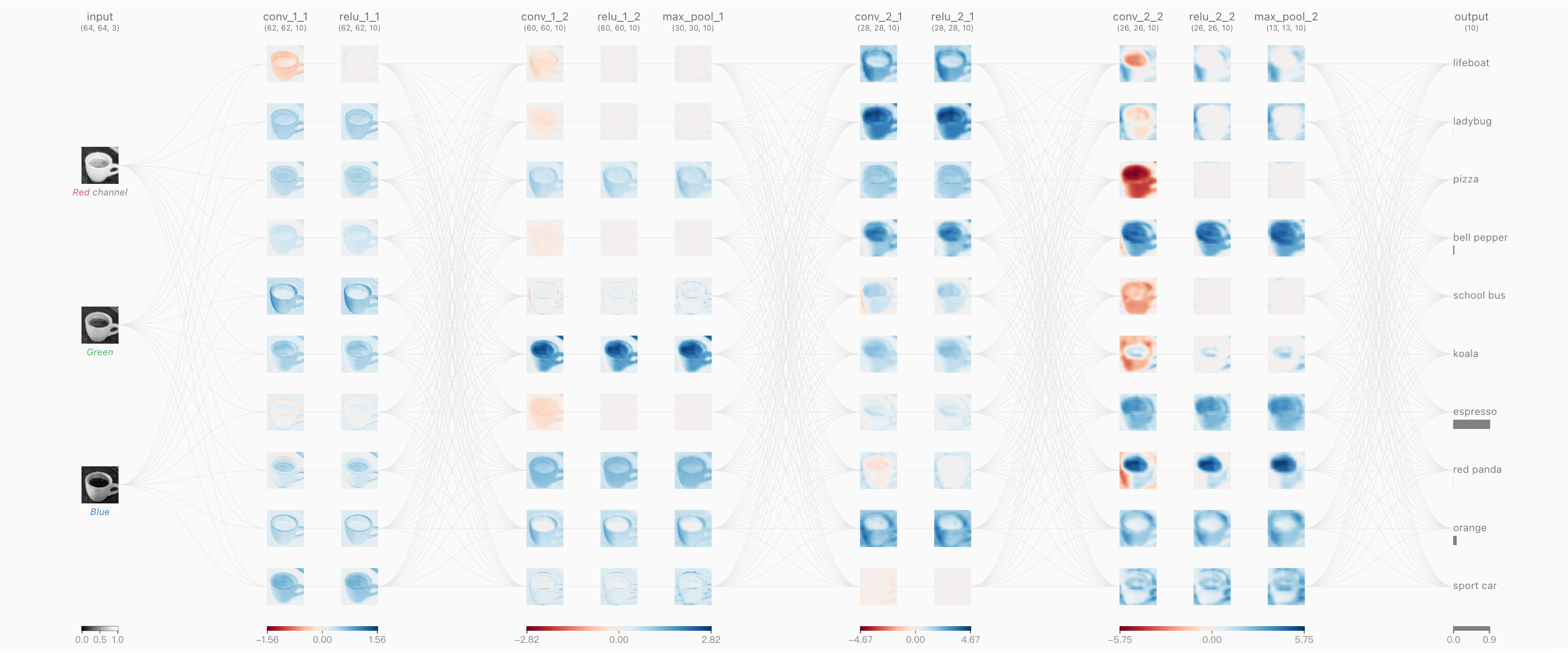

一般设计思路：输入图像 \(\to\) [卷积层 + 激活函数 (如 ReLU)] \(\to\) 池化层 \(\to\) ...循环重复... \(\to\) 全连接层 \(\to\) 输出
经典架构举例：LeNet（最初用于手写数字识别的早期经典 CNN）。
卷积核的可视化（深层网络的黑盒解释）：
- 第一层 (Layer 1)：作为边缘和颜色的探测器，捕捉最基础的像素渐变。
- 第二层 (Layer 2)：组合第一层结果，激活为特定的纹理（如条纹、网格）。
- 第三层及以上 (Layer 3+)：组合纹理，激活为复杂的形状和对象轮廓（如车轮、文本字符、人脸特征等）。
