第六章补充 信道编码

• Back to Course Home

---

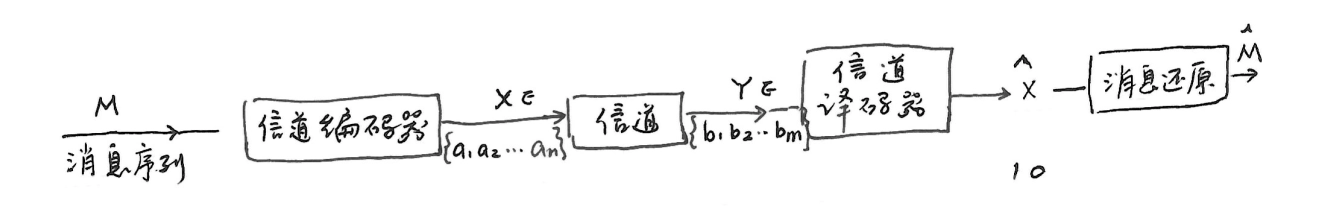

译码规则和译码错误概率

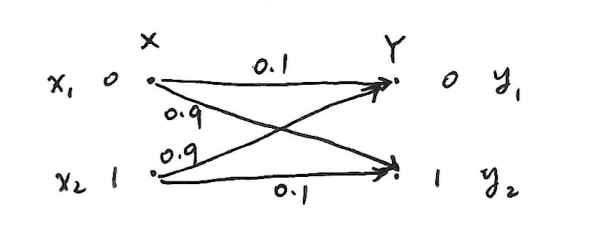

• 已知信道转移错误概率 \(p = 0.9\)，转移情况如下：
  • 若规定：
    • \(Y = 0 \to \hat{X} = 0\)
    • \(Y = 1 \to \hat{X} = 1\)
    • 即 \(F(y_1) = x_1\)，\(F(y_2) = x_2\)，则译码错误概率 \(P_e = 0.9\)。
  • 反之若：
    • \(Y = 0 \to \hat{X} = 1\)
    • \(Y = 1 \to \hat{X} = 0\)
    • 即 \(F(y_1) = x_2\)，\(F(y_2) = x_1\)，则译码错误概率 \(P_e = 0.1\)。

译码规则

• 定义译码规则：

  \[ F(y_j) = x_i\quad i = 1, 2, \cdots, n;j = 1, 2, \cdots, m \]

• 示例：

  • 设转移概率矩阵 \(P=\begin{bmatrix}0.5&0.3&0.2\\0.2&0.3&0.5\\0.3&0.3&0.4\end{bmatrix}_{(n\times m)}\)，共有 \(n^m\) 种译码规则，如：
    • 译码规则 \(A\)：\(F(y_1) = x_1\)；\(F(y_2) = x_2\)；\(F(y_3) = x_3\)。
    • 译码规则 \(B\)：\(F(y_1) = x_1\)；\(F(y_2) = x_3\)；\(F(y_3) = x_2\)。
    • \(\cdots\)

错误概率

• 若 \(F(y_j) = x_i^*\)，则：

  • 正确概率：

    \[ p(F(y_j)|y_j)=p(x_i^*|y_j) \]

  • 错误概率：

    \[ p(e|y_j)=1 - p(x_i^*|y_j) \]

  • 平均错误概率：

    \[ \begin{align *} P_e &= E[p(e|y_j)]\\ &=\sum_{j = 1}^{m}p(y_j)p(e|y_j)\\ &=\sum_{j = 1}^{m}p(y_j)(1 - p(x_i^*|y_j))\\ &=\sum_{j = 1}^{m}p(y_j)-\sum_{j = 1}^{m}p(x_i^*,y_j)\\ &=1-\sum_{j = 1}^{m}p(x_i^*,y_j)\\ &=\sum_{Y, X-X^*}p(x,y) \end{align*} \]

最佳译码规则

• 最佳译码就是使平均错误概率最小

  \[ P_e=\sum_{j = 1}^{m}p(y_j)p(e|y_j) \]

  只需使 \(p(e|y_j)\) 最小（\(j = 1, 2, \cdots, m\)），而 \(p(e|y_j)=1 - p(x_i|y_j)=1 - p(F(y_j)|y_j)\)。

  因此，最佳译码 规则 \(F(y_j)=x^*\)，满足

  \[ p(x^*|y_j) \geq p(x_i|y_j),\quad i = 1, 2, \cdots, n \]

最大后验概率译码

• 最大后验概率译码满足最佳译码规则：

  \[ x^*=\arg\max_{1\leq i\leq n}p(x_i|y_j) \]
• \[ F:\left\{ \begin{array}{l} F(b_j)=a_j^*\in A, b_j\in B\\ P(a_j^*|b_j)\geq P(a_i|b_j), a_i\in A \end{array} \right. \]

最大联合概率译码

• 根据贝叶斯公式 \(p(x_i|y_j)=\frac{p(y_j|x_i)p(x_i)}{p(y_j)}\)：

  \[ \max_{x_i} p(x_i|y_j) = \max_{x_i} \frac{p(y_j|x_i)p(x_i)}{p(y_j)} \]

• 则 最大联合概率译码 为：

  \[ x^*=\arg\max_{1\leq i\leq n}p(y_j|x_i)p(x_i) \]
• \[ F:\left\{ \begin{array}{l} F(b_j)=a_j^*\in A, b_j\in B\\ P(a_j^*, b_j)\geq P(a_i, b_j), a_i\in A \end{array} \right. \]

最大似然译码

• 当 \(p(x_i)=\frac{1}{n}\) 时，即 信源符号等概率分布时，有 最大似然译码：

  \[ x^*=\arg\max_{1\leq i\leq n}p(y_j|x_i) \]
• \[ F:\left\{ \begin{array}{l} F(b_j)=a_j^*\in A, b_j\in B\\ P(b_j|a_j^*)\geq P(b_j|a_i), a_i\in A \end{array} \right. \]

• 示例：已知转移概率矩阵\(P = \begin{bmatrix} \frac{1}{2}&\frac{1}{3}&\frac{1}{6}\\ \frac{1}{6}&\frac{1}{2}&\frac{1}{3}\\ \frac{1}{3}&\frac{1}{6}&\frac{1}{2} \end{bmatrix}\)，且$ p(x_1)=p(x_2)=p(x_3)=\frac{1}{3}$，则：

  • \(F(y_1)=\arg\max(p(y_1|x_1),p(y_1|x_2),p(y_1|x_3)) = x_1\)
  • \(F(y_2)=\arg\max(\frac{1}{3},\frac{1}{2},\frac{1}{6}) = x_2\)
  • \(F(y_3)= x_3\)

  • 译码规则 A：\(\begin{cases}F(y_1)=x_1\\F(y_2)=x_2\\F(y_3)=x_3\end{cases}\)，为最佳译码规则 此时 \(P_e=\frac{1}{3}(\frac{1}{3}+\frac{1}{6}+\frac{1}{3}+\frac{1}{6}+\frac{1}{3}+\frac{1}{6})=\frac{1}{2}\)

  • 译码规则 B：\(\begin{cases}F(y_1)=x_1\\F(y_2)=x_3\\F(y_3)=x_2\end{cases}\) 此时 \(P_e=\frac{1}{3}(\frac{1}{6}+\frac{1}{3}+\frac{1}{3}+\frac{1}{2}+\frac{1}{6}+\frac{1}{2})=\frac{2}{3}\)

  • 结论：最佳译码规则的错误概率最小

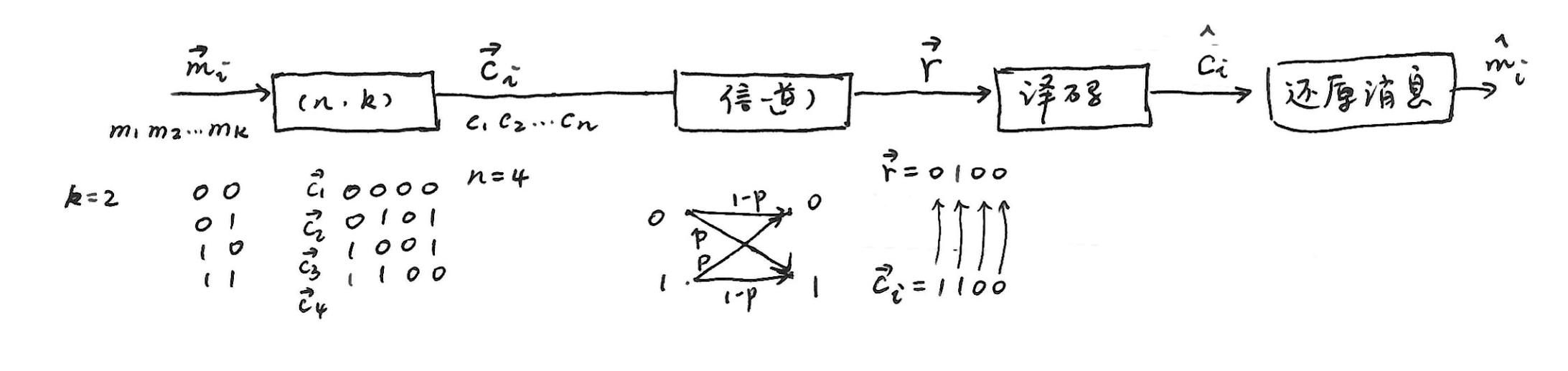

最小汉明距离译码

• \[ \hat{C}_i=\arg\max_{1\leq i\leq M}p(\vec{r_{}}|\vec{C_{0}})p(\vec{C_{0}}),\quad M = q^k \]

• 在二进制对称信道（BSC）中：

  • \(p(\vec{r_{}}|\vec{C_{0}})=\prod_{j = 1}^{n}p(r_j|c_{ij})\) ，且 \(p(r_j|c_{ij}) = \begin{cases} p, & c_{ij} \neq r_j \\ 1 - p, & c_{ij} = r_j \end{cases}\)，其中$ p=P_e<\frac{1}{2}$。

  • 进一步推导可得

    \[ p(\vec{r_{}}|\vec{C_{0}})=\prod_{j = 1}^{n}p(r_j|c_{ij})=p^d(1 - p)^{n - d}=(\frac{p}{1 - p})^d(1 - p)^n \]

  • 其中

    \[ d = dis(\vec{r_{}},\vec{C_{0}})=w(\vec{r_{}}\oplus\vec{C_{0}})=\sum_{j = 1}^{n}r_j\oplus c_{ij} \]

    即 \(\vec{r_{}}\) 与 \(\vec{C_{0}}\) 的汉明距离。

  • 由于 \(\frac{p}{1 - p} \leq 1\) ，\((1 - p)^n\) 是常数，所以 \(d\) 越大，\(p(\vec{r_{}}|\vec{C_{0}})\) 越小。求 \(\max p(\vec{r_{}}|\vec{C_{0}})\) 的问题就转化成求最小汉明距离问题。

译码错误与信道条件的关系

• 译码时发生的错误是由信道中噪声引起的，错误概率 \(P_e\) 与信道疑义度 \(H(X|Y)\) 满足以下关系（费诺不等式）：

  \[ H(X|Y) \leq H(P_e) + P_e \log (n - 1) \]

• 证明：

  \[ \begin{align *} 右式=&H(P_e, 1 - P_e) + P_e \log (n - 1)\\ =&P_e \log \frac{1}{P_e} + (1 - P_e) \log \frac{1}{1 - P_e} + P_e \log (n - 1)\\ =&\sum_{Y, X - X^*} p(x, y) \log \frac{n - 1}{P_e} + \sum_{Y} p(x^*, y) \log \frac{1}{1 - P_e} \end{align*} \]
  \[ \begin{align *} 左式=&H(X|Y)\\ =&\sum_{x, y} p(x, y) \log \frac{1}{p(x|y)}\\ =&\sum_{Y, X - X^*} p(x, y) \log \frac{1}{p(x|y)} + \sum_{Y} p(x^*, y) \log \frac{1}{p(x^*|y)} \end{align*} \]

  因此：

  \[ \begin{align *} &H(X|Y) - H(P_e) - P_e \log (n - 1)\\ =&\sum_{Y, X - X^*} p(x, y) \log \frac{P_e}{(n - 1) p(x|y)} + \sum_{Y} p(x^*, y) \log \frac{1 - P_e}{p(x^*|y)}\\ \leq&\sum_{Y, X - X^*} p(x, y) \left[\frac{P_e}{(n - 1) p(x|y)} - 1\right] + \sum_{Y} p(x^*, y) \left[\frac{1 - P_e}{p(x^*|y)} - 1\right]\\ &(利用\log x \leq x - 1 放缩)\\ =&\frac{P_e}{n - 1} \underbrace{\sum_{Y, X - X^*} p(y)}_{= n - 1} - \underbrace{\sum_{Y, X - X^*} p(x, y)}_{= P_e} + (1 - P_e) \sum_{Y} p(y) - (1 - P_e)\\ =&P_e - P_e + (1 - P_e) - (1 - P_e)\\ =&0 \end{align*} \]

  由此可得：

  \[ H(X|Y) \leq H(P_e) + P_e \log (n - 1) \]
  \[ P_e \geq \frac{H(X|Y) - 1}{\log (n - 1)} \]

信道编码定理

错误概率与编码方法

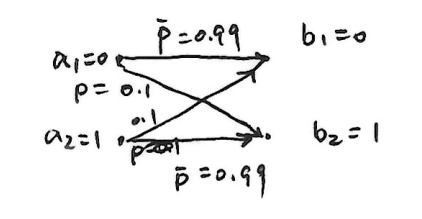

• 转移概率如图：
• 采用 简单重复编码，\(k = 1\) ，\(n = 3\) ，则 \(0\rightarrow000\)（\(\vec{C_{1}}\)），\(1\rightarrow111\)（\(\vec{C_{2}}\)）

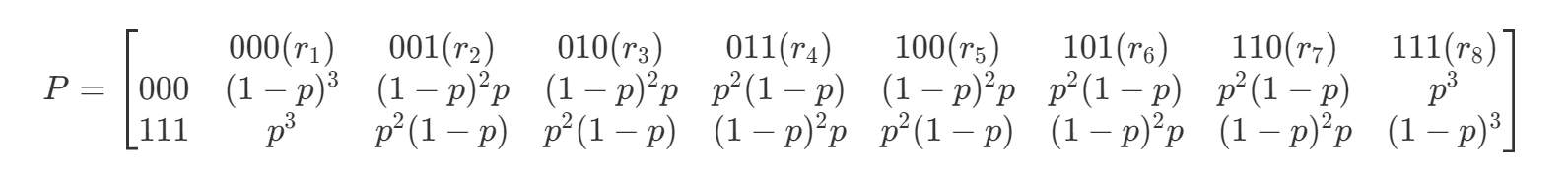

• 已知信道转移概率 \(p = 0.01\) ，\(\overline{p}=1-p=0.99\) ，转移概率矩阵： <!--

  \[ P =\begin{bmatrix} & 000(r_1) & 001(r_2) & 010(r_3) & 011(r_4) & 100(r_5) & 101(r_6) & 110(r_7) & 111(r_8)\\ 000 & (1-p)^3 & (1-p)^2p & (1-p)^2p & p^2(1-p) & (1-p)^2p & p^2(1-p) & p^2(1-p) & p^3\\ 111 & p^3 & p^2(1-p) & p^2(1-p) & (1-p)^2p & p^2(1-p) & (1-p)^2p & (1-p)^2p & (1-p)^3 \end{bmatrix} \]

  →

• 译码规则为 \(F(\vec{r_{1}})=\vec{C_{1}}\) ，\(F(\vec{r_{2}})=\vec{C_{1}}\) ，\(F(\vec{r_{3}})=\vec{C_{1}}\) ，\(F(\vec{r_{4}})=\vec{C_{2}}\) ，\(F(\vec{r_{5}})=\vec{C_{1}}\) ，\(F(\vec{r_{6}})=\vec{C_{2}}\) ，\(F(\vec{r_{7}})=\vec{C_{2}}\) ，\(F(\vec{r_{8}})=\vec{C_{2}}\) 。

• 错误概率

  \[ P_e=\frac{1}{2}[p^3 + p^2(1 - p)+(1 - p)p^2 + p^2(1 - p)+p(1 - p)^2 + p^2(1 - p)+p(1 - p)^2 + p^3]\approx3\times10^{-4} \]

• 增大 \(n\) ，会继续降低平均错误概率 \(P_e\) ：

  • \(n = 1\) ，\(P_e = 0.01\) ；
  • \(n = 3\) ，\(P_e\approx3\times10^{-4}\) ；
  • \(n = 5\) ，\(P_e\approx10^{-5}\) ；
  • \(n = 6\) ，\(P_e\approx4\times10^{-7}\) ；
  • \(n = 9\) ，\(P_e\approx10^{-8}\) ；
  • \(n = 11\) ，\(P_e\approx5\times10^{-10}\) 。
• 信息传输率 \(R=\frac{H(X)}{n}=\frac{\log M}{n}=\frac{k}{n}\text{ bit/符号}\) 。随着 \(n\) 增大，信息传输率减小。思考是否能找到一种编码方法，使 \(P_e\) 充分小，且 \(R\) 维持在一定水平？

有噪信道编码定理（香农第二定理）

信道编码正定理

• 定理：设有一离散无记忆平稳信道，其信道容量为 \(C\) ，只要待传送的信息率 \(R < C\) ，则存在一种编码，当输入长度 \(n\) 足够大时，译码错误概率任意小。

• 证明：

  • 消息序列长度为 \(k\) ，个数为 \(M = 2^k\) ，码长为 \(n\) 。记信息传输率 \(R=\frac{\log M}{n}=\frac{\log 2^k}{n}=\frac{k}{n}=C - \varepsilon\) （\(\varepsilon>0\)），则 \(k = n(C - \varepsilon)\) ，\(M = 2^{n(C - \varepsilon)}\)。只需证当 \(n\to\infty\) 时，可使 \(P_e\to0\)。
  • 编码：从 \(2^n\) 个矢量集中找出 \(2^{n(C - \varepsilon)}\) 个码字组成一组码。
  • BSC 信道：错误概率 \(p<\frac{1}{2}\) ，信道容量 \(C = 1 - H(p)\) 。
  • 设发送码字 \(\vec{C_{0}}\) ，接收到 \(\vec{r_{}}\) ，\(\vec{C_{0}}\) 与 \(\vec{r_{}}\) 之间的平均汉明距离为 \(np\) 。
  • 译码方法：以 \(\vec{r_{}}\) 为球心，以 \(np\) 为半径的球体内寻找码字 \(\vec{C_{0}}\) 。为保证译码可靠，将球体稍微扩大，令半径为 \(n(p+\varepsilon)=np_{\varepsilon}\) ，\(\varepsilon>0\) 任意小，用 \(S(np_{\varepsilon})\) 表示这个球体。如果球体内只有一个唯一的码字，则判定这个码字为发送的码字 \(\vec{C_{0}}\) 。

  • 译码错误概率 \(P_e\) 表达式：

    \[ \begin{align *} P_e &= P\{\vec{C_{0}}\notin S(np_{\varepsilon})\}+P\{\vec{C_{0}}\in S(np_{\varepsilon})\}\cdot P\{\text{找到一个其他码字}\in S(np_{\varepsilon})\}\\ &\leq P\{\vec{C_{0}}\notin S(np_{\varepsilon})\}+P\{\text{找到一个其他码字}\in S(np_{\varepsilon})\} \end{align*} \]

  • 根据大数定理，\(\vec{C_{0}}\) 与 \(\vec{r_{}}\) 之间的汉明距离（即 \(\vec{C_{0}}\) 在信道传输中错误比特数）超过平均值 \(n(p + \varepsilon)\) 的概率很小。因此当 \(n\) 足够大时：

    \[ P\{\vec{C_{0}}\notin S(np_{\varepsilon})\} < \delta \]
    \[ \begin{align *} P\{\text{至少有一个其他码字} \in S(np_{\varepsilon})\} &\leq \sum_{\vec{C_{i}} \neq \vec{C_{0}}} P\{\vec{C_{i}} \in S(np_{\varepsilon})\} \\ &\leq (M - 1)P\{\vec{C_{*}} \in S(np_{\varepsilon})\} \end{align*} \]

    其中 \(P\{\vec{C_{i}} \in S(np_{\varepsilon})\} = \max_{\vec{C_{i}} \neq \vec{C_{0}}} P\{\vec{C_{i}} \in S(np_{\varepsilon})\}\) 。

  • 由此可得：

    \[ P_e \leq \delta + (M - 1)P\{\vec{C_{*}} \in S(np_{\varepsilon})\} \]

    其中 \(\vec{C_{*}} \neq \vec{C_{0}}\)，\(\vec{C_{*}}\) 为与 \(\vec{C_{0}}\) 距离最近的码字 右式前一项与编码无关，后一项依赖于码字的选择。

  • 随机编码：从 \(2^n\) 个可能的序列中，随机选取 \(M\) 个作为有效码字。每次选一个码字有 \(2^n\) 种可能，选 \(M\) 个码字，共有 \(2^{nM}\) 种不同的编码方式。

    • 对于每一种编码方式都有：

      \[ P_e \leq \delta + (M - 1)P\{\vec{C_{*}} \in S(np_{\varepsilon})\},\quad \vec{C_{*}} \neq \vec{C_{0}} \]

    • 对 \(2^{nM}\) 种可能的编码取平均：

      \[ E[P_e] \leq \delta + (M - 1)E[P\{\vec{C_{*}} \in S(np_{\varepsilon})\}] \]

    • 于是，所有可能落在 \(S(np_{\varepsilon})\) 内的序列总数为：

      \[ N(np_{\varepsilon}) = C_{n}^{0} + C_{n}^{1} + C_{n}^{2} + \cdots + C_{n}^{np_{\varepsilon}} = \sum_{k = 0}^{np_{\varepsilon}} C_{n}^{k} \]

    • 则

      \[ E[P\{\vec{C_{*}} \in S(np_{\varepsilon})\}] = \frac{N(np_{\varepsilon})}{2^{n}} = \sum_{k = 0}^{np_{\varepsilon}} C_{n}^{k}/2^{n} \]

  • 引用二项式系数不等式 \(\sum_{k = 0}^{np_{\varepsilon}} C_{n}^{k} \leq 2^{nH(p_{\varepsilon})}\) （\(p_{\varepsilon} < \frac{1}{2}\)），可得：

    \[ E[P_e] \leq \delta + M2^{-n[1 - H(p_{\varepsilon})]}\quad (p_{\varepsilon} < \frac{1}{2}) \]

    • 式中

      \[ \begin{align *} 1 - H(p_{\varepsilon}) &= 1 - H(p + \varepsilon)\\ &= 1 - H(p) + H(p) - H(p + \varepsilon)\\ &= C - [H(p + \varepsilon) - H(p)] \end{align*} \]

    • 因为 \(H(p)\) 是 \(p\) 的上凸函数，所以有：

      \[ \begin{align *} H(p + \varepsilon) &\leq H(p) + \varepsilon\frac{dH(p)}{dp}\\ &\leq H(p) + \varepsilon\log\frac{1 - p}{p} \quad (p < \frac{1}{2}, \log\frac{1 - p}{p} > 0) \end{align*} \]

    • 进而可得 \(1 - H(p_{\varepsilon}) \geq C - \varepsilon\log\frac{1 - p}{p}\) 。

    • 令 \(\varepsilon_1 = \varepsilon\log\frac{1 - p}{p}\) ，\(M = 2^{n(C - \varepsilon_2)}\) ，则：

      \[ E[P_e] \leq \delta + 2^{n(C - \varepsilon_2) - n(C - \varepsilon_1)} = \delta + 2^{-n(\varepsilon_2 - \varepsilon_1)} \]

    • 式中 \(\varepsilon_2 - \varepsilon_1 = \varepsilon_2 - \varepsilon\log\frac{1 - p}{p}\) ，只要 \(\varepsilon\) 足够小，总能满足 \(\varepsilon_2 - \varepsilon_1 > 0\) 。当 \(n \to \infty\) 时，\(E[P_e] \to 0\) 。

      • 因为 \(E[P_e]\) 是对所有 \(2^{nM}\) 种随机编码求导的平均值，所以必然存在一些码字错误概率 \(< E[P_e]\) 。故必存在一种编码，当 \(n \to \infty\) 时， \(P_e \to 0\) 。

信道编码逆定理

• 逆定理：设有一离散无记忆平稳信道，其信道容量为 \(C\) 。对于任意 \(\varepsilon>0\) ，若选用码字总数 \(M = 2^{n(C + \varepsilon)}\)（信息传输率 \(R=\frac{\log M}{n}=C + \varepsilon>C\)），则无论 \(n\) 取多大，也找不到一种码，使译码错误概率 \(P_e\) 任意小。

• 证明：

  • 已知信息传输率 \(R=\frac{\log M}{n}=C + \varepsilon\) ，其中 \(M = 2^{n(C + \varepsilon)}\) 为码字总数。

  • 假设 \(M\) 个码字等概率分布

    \[ H(X^n)=\log M = n(C + \varepsilon) \]

    • \(n\) 次扩展信道的平均互信息为

      \[ I(X^n;Y^n)=H(X^n)-H(X^n|Y^n)\leq nC \]

    • 由此可得

      \[ H(X^n|Y^n)\geq H(X^n)-nC = n\varepsilon \]

    • 根据费诺不等式：

      \[ \begin{align *} H(X^n|Y^n)&\leq H(P_e,1 - P_e)+P_e\log(M - 1)\\ &\leq 1+P_e\log M\\ &=1+P_e n(C + \varepsilon) \end{align*} \]

    • 由于 \(n\varepsilon\leq H(X^n|Y^n)\leq 1+P_e n(C + \varepsilon)\) ，所以有：

      \[ \begin{align *} n\varepsilon&\leq 1+P_e n(C + \varepsilon)\\ P_e&\geq\frac{n\varepsilon - 1}{n(C + \varepsilon)}=\frac{\varepsilon+\frac{1}{n}}{C + \varepsilon} \end{align*} \]

    • 当 \(n\to\infty\) 时， \(P_e\) 不会趋于 \(0\) 。

  • 因此，当信息传输率 \(R>C\) 时，无法完成消息的无错误传输。香农第二定理和它的逆定理表明：在任何信道中，信道容量等于进行可靠传输的最大信息传输率。
