Ch4 Cache 存储器¶

Cache 的传输单位¶

在程序执行期间，CPU 对指令、数据的访问往往比较集中，即在某一段时间内，CPU 对某些指令或数据的访问频率较高，这种现象称为访问局部性。
- 时间局部性：如果某个数据被访问过，那么在不久的将来，它很可能会再次被访问。
- 空间局部性：如果某个数据被访问过，那么它附近的数据很可能会被访问。

主存由多个块构成，每个块包含 \(K\) 个字。
Cache 由多个块构成，每个块称为一行，每行包括 \(K\) 个字以及若干位标签、控制位（行的大小为 \(K\) 个字，不算标签和控制位）。
主存和 Cache 之间以块为单位传输，Cache 和 CPU 之间以字为单位传输。
Cache 读操作：
- 检查数据是否在 Cache 中；
- 若命中，直接访问 Cache；
- 若缺失，从主存中加载包含这个字的块，并将这个字送到 CPU 中，两个操作同时发生。
Cache 写操作：
- 检查数据是否在 Cache 中；
- 若命中，直接更新 Cache 行；
- 若缺失，从主存中加载包含这个字的块，并更新 Cache 行。

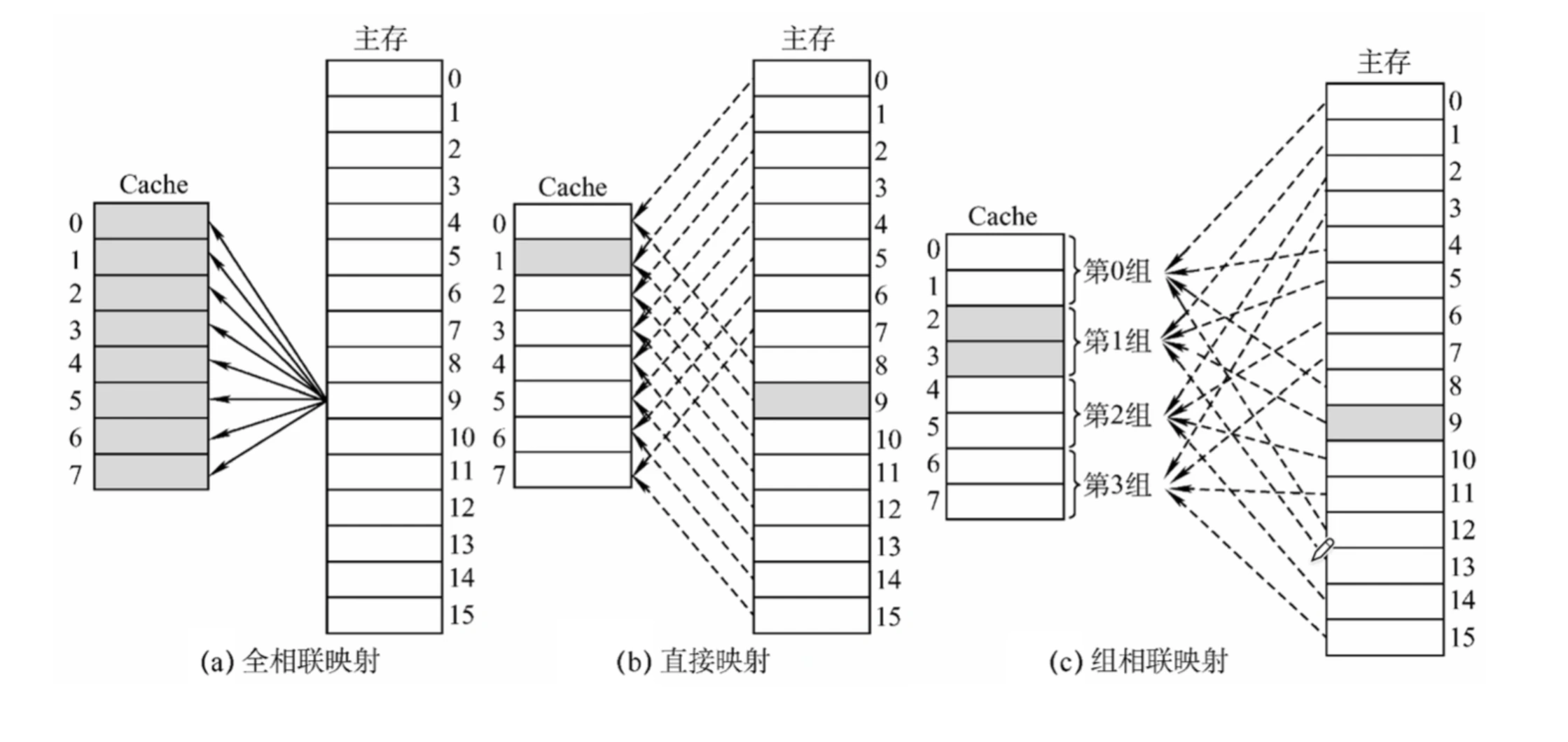

Cache 映射

\[ i=j \mod m \]

\(i=\) 高速缓存行号；\(j=\) 主存块号；\(m=\) 高速缓存行总数。

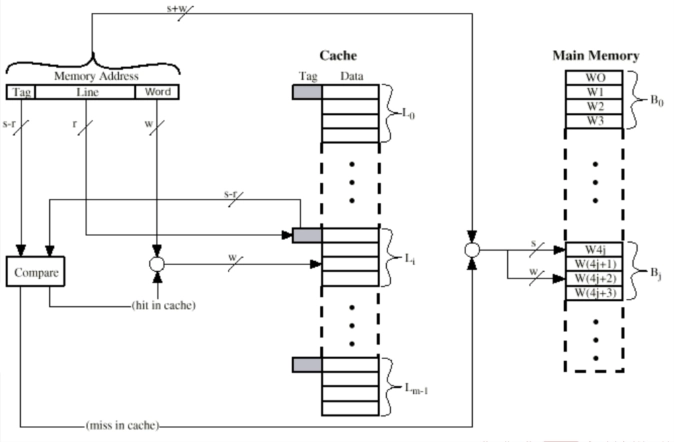

直接映射

从主存来看：
- 主存地址长度 = \((s+w)\) 位，其中最低 \(w\) 位指定主存的一个块内的 \(2^w\) 个字中的一个字/字节，剩下 \(s\) 位指定主存内的 \(2^s\) 个块中的一块
- 可寻址单元个数 = \(2^{(s+w)}\) 个字/字节
- 块大小=行大小 = \(2^w\) 个字/字节
从 Cache 来看：
- 主存地址最高 \(s\) 位 = 低 \(r\) 位 + 高 \((s-r)\) 位，其中低 \(r\) 位指定 Cache 的 \(2^r\) 行中的一行，高 \((s-r)\) 位被当作标签存储。
- Cache 行数：\(2^r\) 行
- Cache 大小：\(2^{(r+w)}\) 个字/字节
- 标签大小：\((s-r)\) 位
- 即：\((s-r)\) 位标签 + \(r\) 位 Cache 内行号 = \(s\) 位主存块号
优点：简单便宜
缺点：任何给定块都只有固定的 Cache 存储位置。若程序需要访问的两个块正好映射到同一行，这两个块就会不断交换，降低命中率，称为抖动。

允许每个主存块加载到任意 Cache 行，标签 = 主存块号

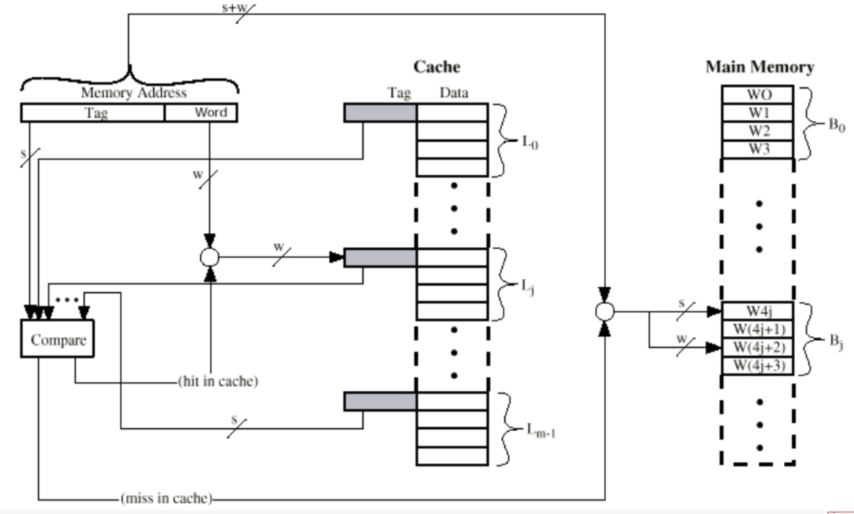

全关联映射

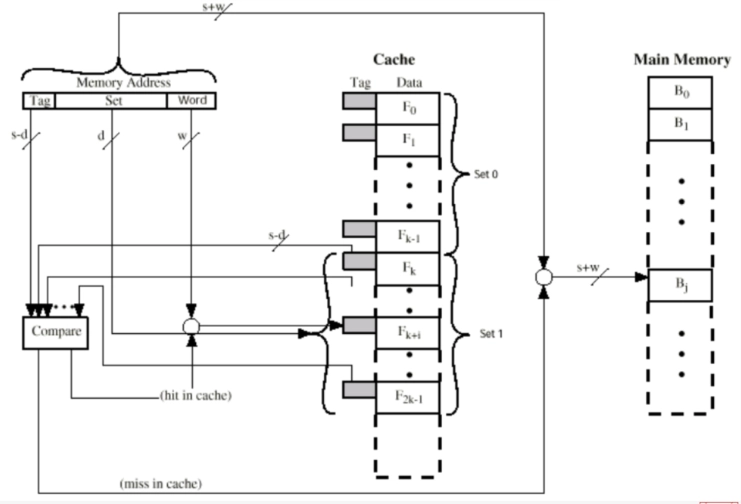

组关联映射

\[ \begin{aligned} m=v \times k\\ i=j \mod v \end{aligned} \]

\(i\) = Cache 的组号；\(j\) = 主存块号；\(m\) = Cache 中的行数；\(v\) = 组数；\(k\) = 每组中的行数。

从主存来看：
- 主存地址长度 = \((s+w)\) 位，其中最低 \(w\) 位指定主存的一个块内的 \(2^w\) 个字中的一个字/字节，剩下 \(s\) 位指定主存内的 \(2^s\) 个块中的一块
- 可寻址单元个数 = \(2^{(s+w)}\) 个字/字节
- 块大小 = 行大小 = \(2^w\) 个字/字节
从 Cache 来看：
- 主存地址最高 \(s\) 位 = 低 \(d\) 位 + 高 \((s-d)\) 位，其中低 \(d\) 位指定 Cache 的 \(2^d\) 组中的一组，高 \((s-d)\) 位被当作标签存储。
- Cache 组数：\(v=2^d\) 行
- Cache 行数：\(m=kv=k\times 2^d\)
- Cache 大小：\(k\times 2^{(d+w)}\) 个字/字节
- 标签大小：\((s-d)\) 位
- 即：\((s-d)\) 位标签 + \(d\) 位 Cache 内组号 = \(s\) 位主存块号
优点：灵活，标签较小，且只需并行比较组内的 \(k\) 个标签

当 Cache 已满而又有新块需要调入，就必须替换 Cache 中的块。

最近最少使用算法（LRU）
- 替换组内在 Cache 中最久没有被引用过的块。以 2 路组关联为例，当组中一行被引用时，其 USE 位置 1，另一行 USE 置 0。替换时选择 USE 为 0 的行。
先进先出算法（FIFO）
- 替换组内最早进入 Cache 的块。
最不经常使用（LFU）：
- 替换组内使用频率最低的块。
随机
- 随机选择组内的一个块进行替换。

通写（写直达）：所有写都会施加于 Cache 和主存。任何其他处理器和 Cache 都可以监视到主存的改变以维护一致性。
- 优点：简单
- 缺点：产生大量主存流量，让写变慢
回写：CPU 写的更新仅在 Cache 中执行，此时 USE 为置 1。当一个块被替换时，仅当 USE 位为 1 才会被写回主存。
- 优点：最小化主存写操作
- 缺点：部分主存在块替换前是无效的，IO 存取只能通过 Cache 进行。

随着行大小从很小到较大，命中率先上升后下降。
