常见的分组密码算法

算法	分组长度（bit）	密钥长度（bit）	轮数
DES	64	56（实际有效长度，存储为 64bit 含 8bit 校验）	16
3DES（Triple DES）	64	112（2 个 56bit 密钥）或 168（3 个 56bit 密钥）	48
IDEA	64	128	8
AES	128	128、192、256	10、12、14
Blowfish	64	32-448（以 8bit 为步长递增）	16
Twofish	128	128、192、256	16
Camellia	128	128、192、256	18、20、22
SM4	128	128	32

• 在分组密码中，消息被分成许多块，每块都要被加密，类似于许多字符被替换

• 理想的方法是使用尽可能大的替换模块，但不实际，因为对每个 64-bit 的模块，将需要 \(2^{64}\) 个实体的替换表，因此使用一些小的模块代替

分组密码的基本结构

SPN 结构

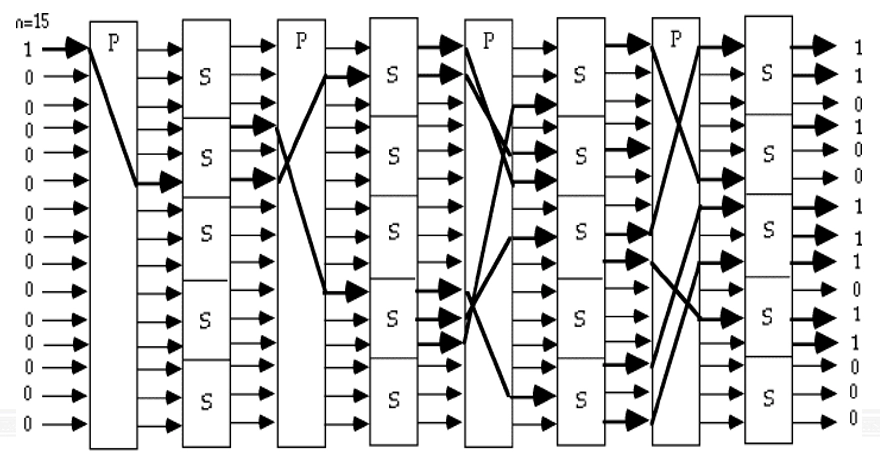

• SPN（Substitution-Permutation Network，替换-置换网络）结构
  • 由多轮替换和置换组成
  • 每轮包括两个主要操作：替换（Substitution）和置换（Permutation）

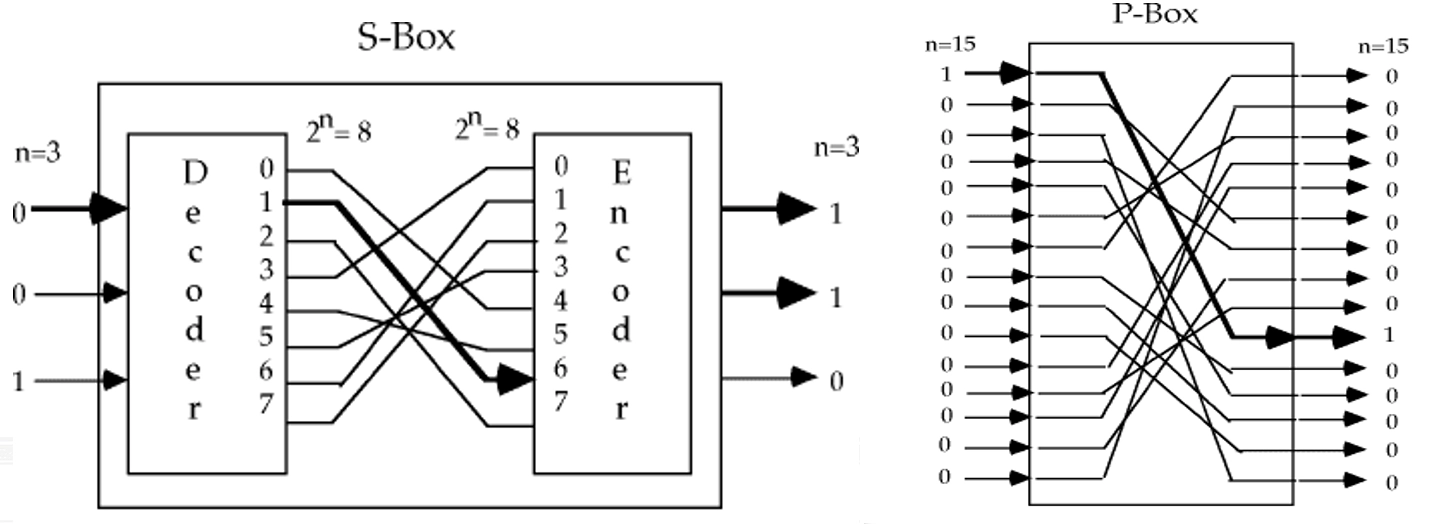

  • 替换使用 S 盒（Substitution box）实现，将输入的位模式映射到输出的位模式，提供 混淆 效果
  • 置换使用 P 盒（Permutation box）实现，重新排列输入的位，提供 扩散 效果
  • 通过多轮的替换和置换，增加了密码的复杂性和安全性

Feistel 结构

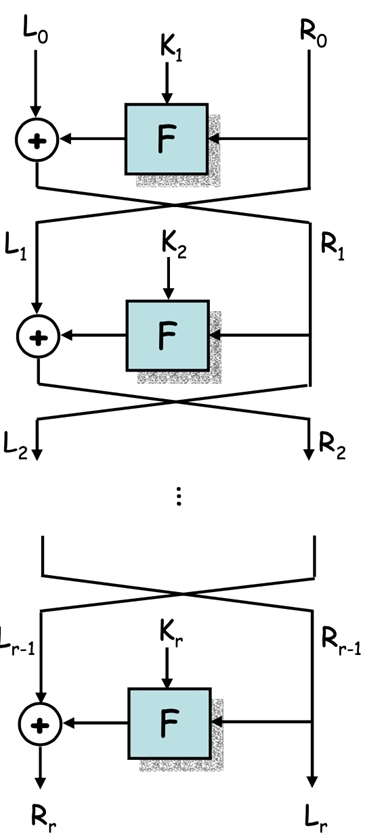

• Feistel 网络 结构

  • 将输入数据分成两个相等的部分，通常称为左半部（\(L\)）和右半部（\(R\)）
    • 每轮操作包括一个函数 \(F\)，该函数接受右半部（\(R_{i-1}\)）和一个子密钥（\(K_i\)）作为输入，输出一个与左半部大小相同的值
    • 然后将左半部（\(L_{i-1}\)）与函数 \(F\) 的输出进行异或运算，结果成为新的右半部（\(R_i\)）
    • 右半部保持不变，成为新的左半部（\(L_i\)）
  • 这种结构的优点是加密和解密过程非常相似，只需使用相同的函数 \(F\) 和子密钥，但顺序相反

  • 加密过程：第 \(i\) 轮将 \((L_{i-1}, R_{i-1})\) 映射到 \((L_i, R_i)\) 如下：

    \[ \begin{aligned} &L_i=R_{i-1} \\ &R_i=L_{i-1} \oplus F(R_{i-1}, K_i) \end{aligned} \]

  • 解密过程与加密过程类似，只需将子密钥的顺序反转：

    \[ \begin{aligned} &R_{i-1}=L_i \\ &L_{i-1}=R_i \oplus F(R_{i-1}, K_i)=R_i \oplus F(L_i, K_i) \end{aligned} \]

分组密码的设计原则

• 雪崩效应（Avalanche Effect）
  • 输入改变 1 bit, 导致近一半的输出比特发生变化
  • 一个函数 \(F\) 具有好的雪崩特性是指：对 \(2^m\) 个明文向量, 分为 \(2^{(m−1)}\) 个向量对 \((x_i, x_i')\)，每对向量只有一个比特不同，定义 \(V_i=f(x_i) \oplus f(x_i')\)，则近一半的 \(V_i\) 为 1
• 完备性效应（Completeness Effect）
  • 每个输出比特是所有输入比特的复杂函数的输出
  • 一个函数 \(F\) 具有好的完备性是指：对密文输出向量的每一比特 \(j\)，\(0<j<m\)，至少存在一个明文对 \((x_i, x_i')\)，此明文对只在第 \(i\) 比特不同，且 \(F(x_i)\) 与 \(F(x_i')\) 的第 \(j\) 比特不同
• 不可预测性（Unpredictability）
  • 给定部分输入或输出，无法有效地预测剩余的输入或输出
• 设计密码时, 下列参数需要考虑：
  • 分组大小（block size）：增加分组长度会提高安全性，但降低了密码运算速度
  • 密钥大小（key size）：增加密钥长度，可以提高安全性（使得穷搜索困难），但降低了密码速度
  • 轮数：增加轮数可以提高安全性，但降低速度
  • 子密钥生成：子密钥生成越复杂，就越安全，但降低速度
  • 轮函数：复杂的轮函数能够使的密码分析困难，但降低速度

分组密码理论

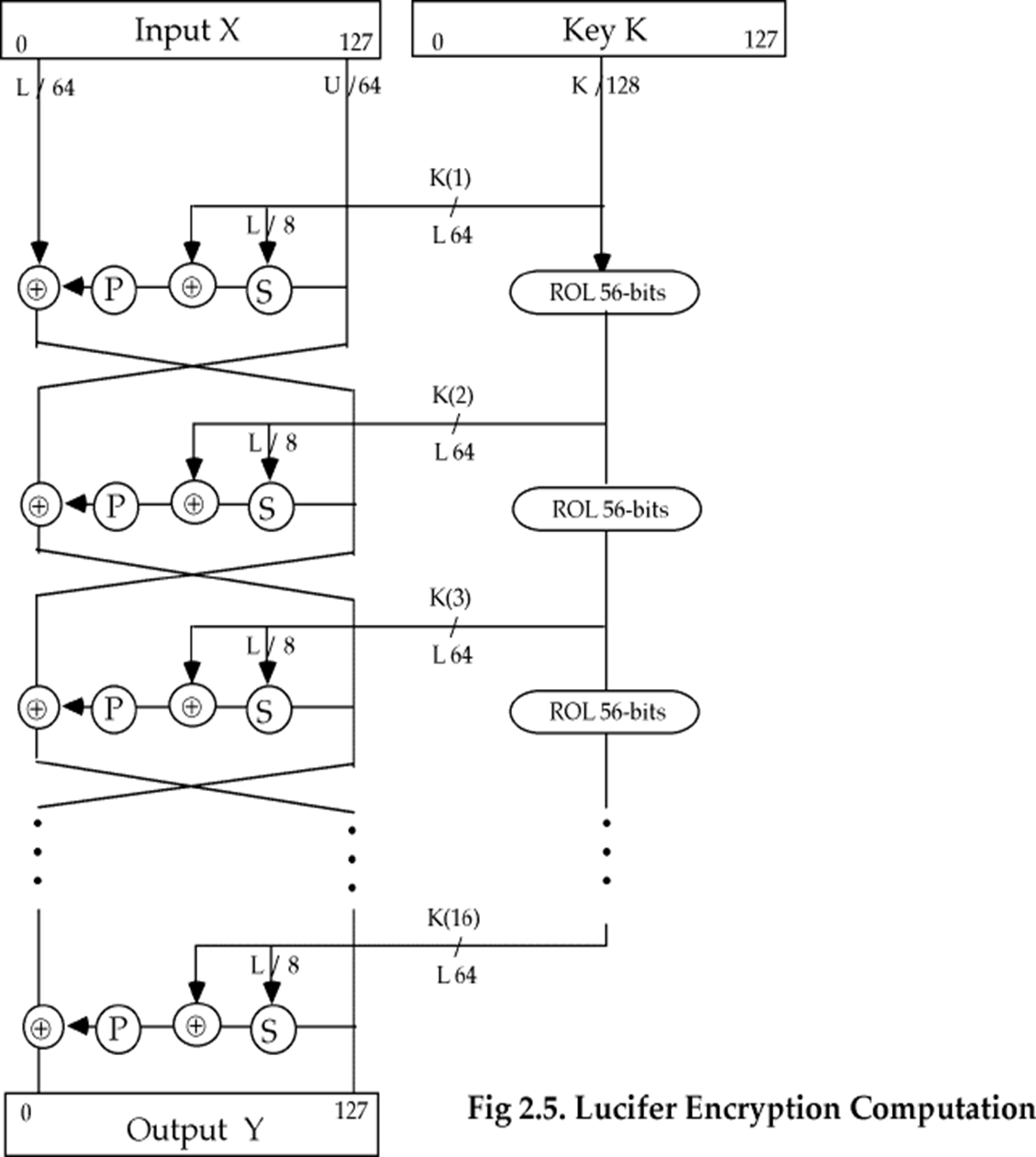

Lucifer 密码

• 第一个可用的代换（S）-置换（P）密码
• 密钥编排：
  • Lucifer 密码是 Feistel 网络，分组长度是 128-bit, 密钥长度是 128-bit
  • 每轮使用的子密钥是密钥的左半部分
  • 密钥每次要循环左移 56-bit, 所以密钥的每部分都参加运算

• 加密过程：

  • 左半部分 \(L_i\) 和右半部分 \(R_i\) 的计算如下：

    \[ \begin{aligned} &L_i=R_{i−1} \\ &R_i=L_{i−1} \oplus F(R_{i−1}, K_i) \end{aligned} \]

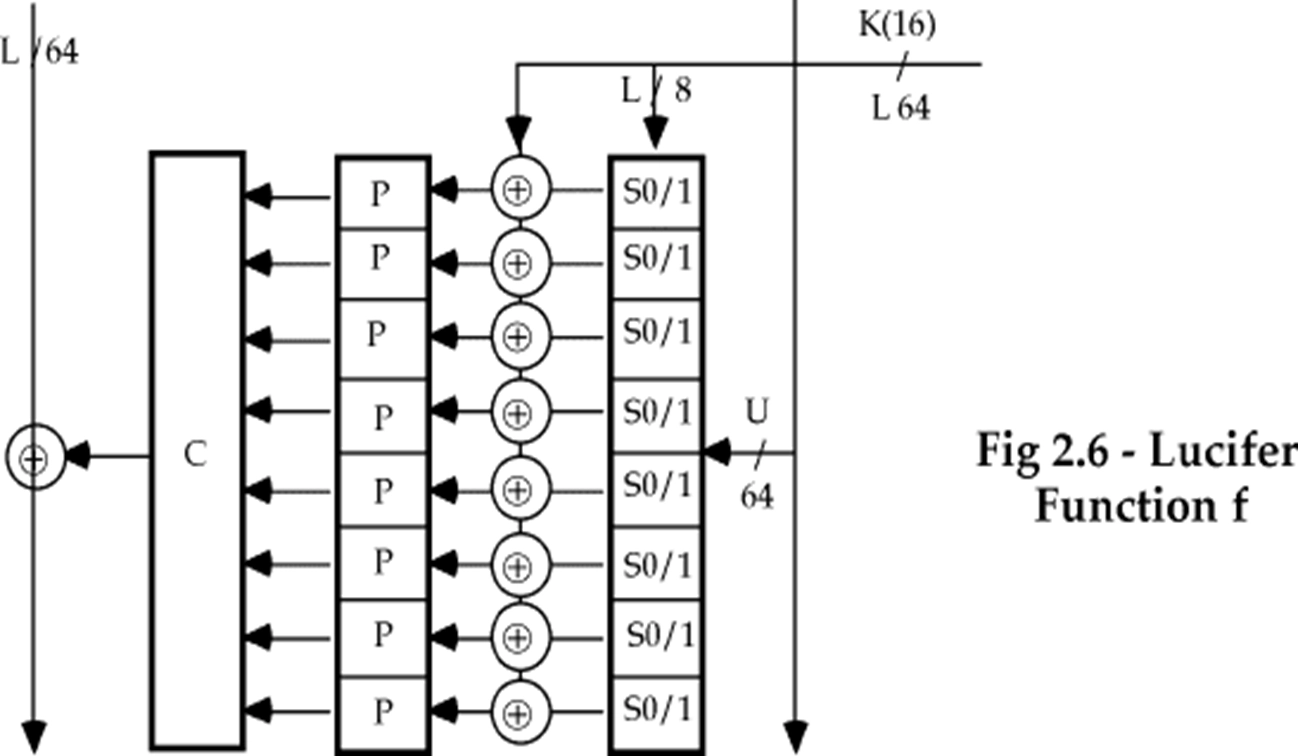

  • 其中 \(F\) 函数的结构如下：

    • 输入 \(R_{i−1}\) (64-bit) 被分为 8 个字节经过 S-盒替换，每个字节根据密钥 \(K_i\) 的左 8-bit 中的一位选择 S0 或 S1
    • 然后与密钥 \(K_i\) 的全部 64-bit 进行异或运算
    • 然后经过 P-盒置换，得到 64-bit 的输出
  •
  • 安全性
  • Lucifer 没有经过很强的分析
  • 现在认为是理论可破的 (通过差分分析)
  • 现在不被使用
  • 是 DES 的前身

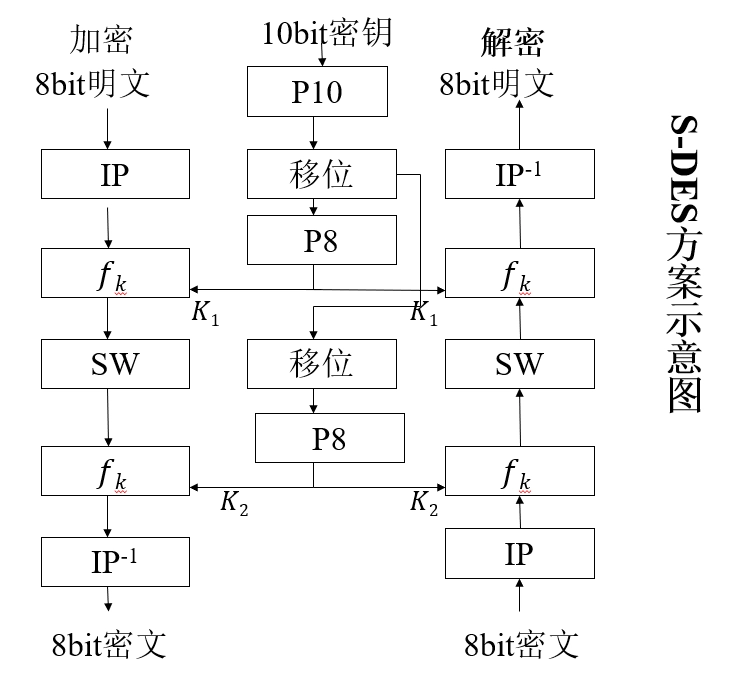

S-DES (Simplified DES)

• 供教学而非安全的加密算法，与 DES 的特性和结构类似，但参数较小。
• 加密算法涉及五个函数：
  • 初始置换 \(IP\) (initial permutation)
  • 复合函数 \(f_{K1}\)，它是由密钥 \(K\) 确定的，具有代换和置换功能
  • 转换函数 \(SW\)
  • 复合函数 \(f_{K2}\)
  • 初始置换 \(IP\) 的逆置换 \(IP^{-1}\)

• 数学表示

  • 设明文为 \(M\)，密钥为 \(K\)，则密文 \(C\) 可表示为：

    \[ C = IP^{-1}(f_{K2}(SW(f_{K1}(IP(M))))) \]

  • 解密过程与加密过程类似，只需将子密钥的顺序反转：

    \[ M = IP^{-1}(f_{K1}(SW(f_{K2}(IP(C))))) \]

  • 其中:

    • \(K_1 = P_8(LS_{1}(P_{10}(K)))\)
    • \(K_2 = P_8(LS_{2}(LS_{1}(P_{10}(K))))\)

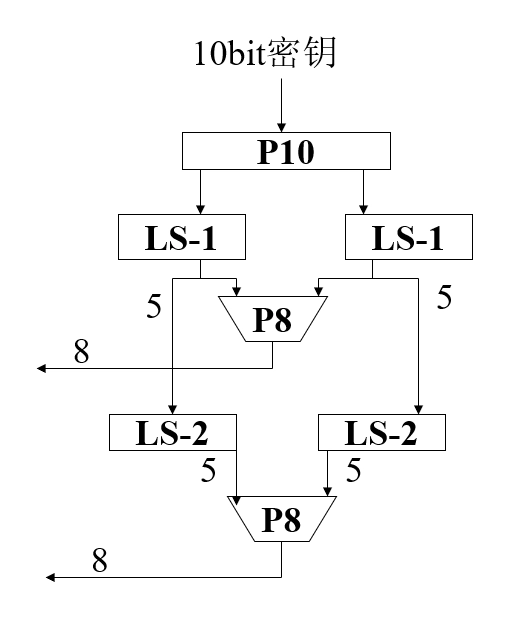

  • S-DES 的密钥生成：
  •
  • 设 10bit 的密钥为 \(K = (k_1,k_2,\cdots,k_{10})\)
    • \(P_{10}(k_1,k_2,\cdots,k_{10})=(k_3,k_5,k_2,k_7,k_4,k_{10},k_1,k_9,k_8,k_6)\)
    • \(P_8(k_1,k_2,\cdots,k_{10})=(k_6,k_3,k_7,k_4,k_8,k_5,k_{10},k_9)\)
  • \(LS_{1}\) 为循环左移 1 位， \(LS_{2}\) 为循环左移 2 位
  • 示例：
    • 若 \(K=(1010000010)\)
    • \(P_{10}(K)=(1000001100)\)
    • \(LS_{1}(10000)\parallel LS_{1}(01100)=(00001\parallel 11000)\)
    • \(K_1=P_8(0000111000)=(10100100)\)
    • \(LS_{2}(00001)\parallel LS_{2}(11000)=(00100\parallel 00011)\)
    • \(K_2=P_8(0010000011)=(01000011)\)

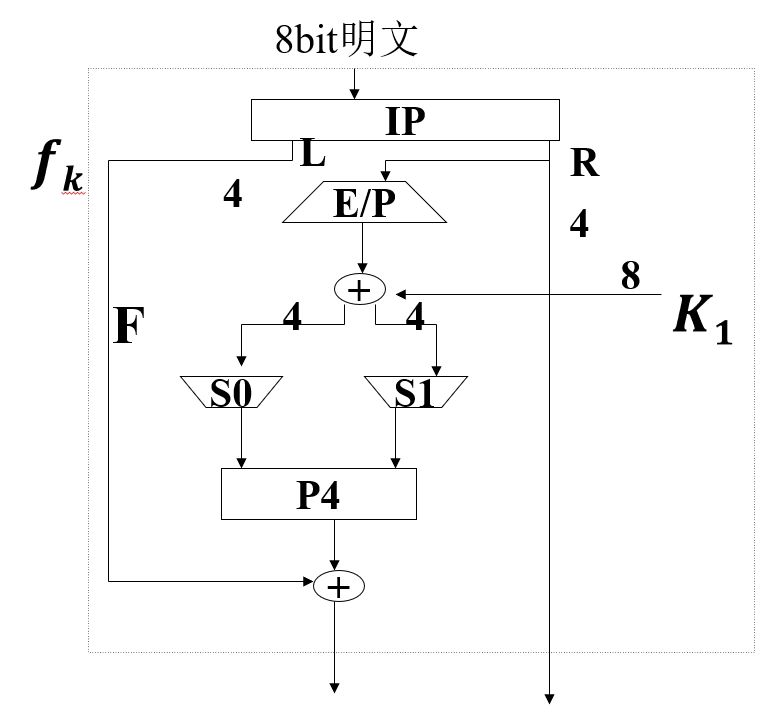

  • S-DES 的加密运算:

  •

  • \(IP\) 置换

    • 初始置换用 \(IP\) 函数：

      \[ IP = \begin{bmatrix} 1 & 2 & 3 & 4 & 5 & 6 & 7 & 8 \\ 2 & 6 & 3 & 1 & 4 & 8 & 5 & 7 \end{bmatrix} \]

    • 末端算法的置换为 \(IP\) 的逆置换：

      \[ IP^{-1} = \begin{bmatrix} 1 & 2 & 3 & 4 & 5 & 6 & 7 & 8 \\ 4 & 1 & 3 & 5 & 7 & 2 & 8 & 6 \end{bmatrix} \]

    • \(IP^{-1} (IP(X))=X\)

      1. 函数 \(f_k\):
    \[ f_k (L,R)=(L⊕F(R,SK),R) \]
    • 其中 \(L\parallel R\) 为 8 位输入, 左右各为 4 位, \(F\) 为从 4 位集到 4 位集的一个映射, 并不要求是 1-1 的。\(SK\) 为子密钥。
      1. 对映射 \(F\) 来说：

    • 首先输入是一个 4 位数 \((n_1,n_2,n_3,n_4)\)，第一步运算是扩张/置换(E/P)运算：

      \[ E/P = \begin{bmatrix} 4 & 1 & 2 & 3 & 2 & 3 & 4 & 1 \end{bmatrix} \]

    • 然后分左右 4 位进入两个 S 盒运算

      1. 对两个 S 盒：\(S_0\) 和 \(S_1\)

    • \(S_0\) 和 \(S_1\) 的定义如下：

      \[ S_0 = \begin{bmatrix} 1 & 0 & 3 & 2 \\ 3 & 2 & 1 & 0 \\ 0 & 2 & 1 & 3 \\ 2 & 1 & 0 & 3 \end{bmatrix},\quad S_1 = \begin{bmatrix} 0 & 1 & 2 & 3 \\ 2 & 0 & 1 & 3 \\ 3 & 0 & 1 & 0 \\ 2 & 1 & 0 & 3 \end{bmatrix} \]

    • 按下述规则运算：

      • 将第 \(1\) 和第 \(4\) 的输入比特做为 \(2bit\) 数，指示为 S 盒的一个行；将第 \(2\) 和第 \(3\) 的输入比特做为 S 盒的一个列。如此确定为 S 盒矩阵的 \((i,j)\) 数。
      • 例如：\((P_{0,0} P_{0,3})=(00), 并且(P_{0,1} P_{0,2})=(1 0)\)，确定了 \(S_0\) 中的第 \(0\) 行 \(2\) 列 \((0,2)\) 的系数为 \(3\)，记为 \((11)\) 输出。
      • \(P_4\) 置换

    • 由 \(S_0, S_1\) 输出的 4-bit 经置换

      \[ P_4 = \begin{bmatrix} 2 & 4 & 3 & 1 \end{bmatrix} \]

    • 它的输出就是 \(F\) 函数的输出

      1. 将 \(F\) 的输出与左半部分 \(L\) 进行异或运算，得到新的左半部分，再与原本的右半部分 \(R\) 组合，得到 \(f_k\) 的输出
      2. 交换函数 \(SW\)
    • 交换函数 \(SW\) 将 8-bit 输入的左右两半交换位置
    • 即 \(SW(L\parallel R)=R\parallel L\)
      1. 再进行一次 \(f_k\) 运算，使用第二个子密钥 \(K_2\)
      2. 最后进行 \(IP^{-1}\) 置换，得到密文

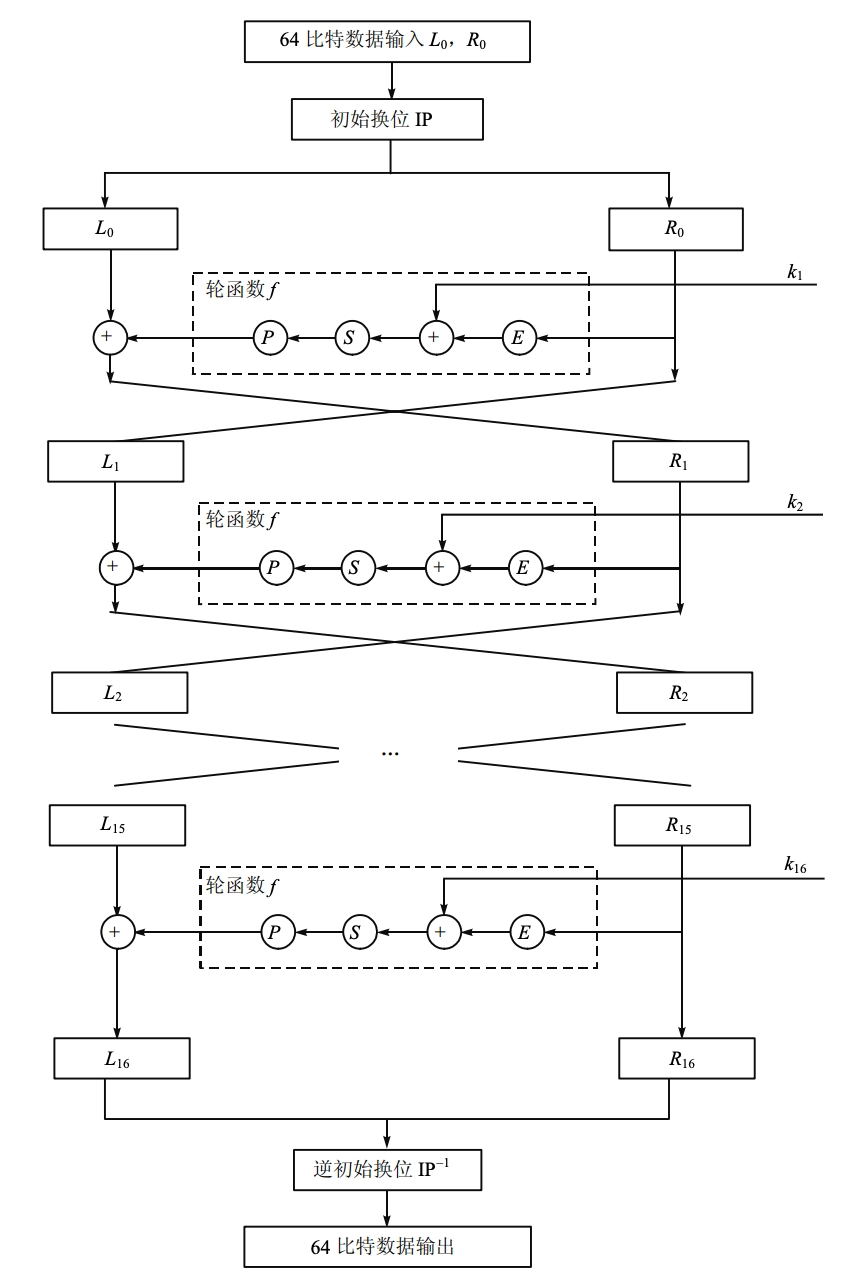

DES

• Feistel 结构
  • 密钥 \(K\) 长度：56-bit
  • 分组（输入）长度：64-bit
  • 密文（输出）长度：64-bit
  • 轮数：16 轮

• 算法分三个阶段实现：

  1. 对明文 \(X\)，通过一个固定的初始置换 \(IP\) 得到 \(X_0\)，分为左右两部分

     \[ X_0=IP(X)=L_0\parallel R_0 \]

  2. 函数 \(F\) 的 \(16\) 次迭代：\(L_i\parallel R_i (1 \leq i \leq 16)\)

     \[ \begin{aligned} &L_i=R_{i−1} \\ &R_i=L_{i−1} \oplus F(R_{i−1}, K_i) \end{aligned} \]
     • 其中 \(K_i\) 是长为 48 位的子密钥。子密钥 \(K_1,K_2,\cdots,K_{16}\) 是作为密钥 \(K\)（56 位）的函数而计算出的。
       1. 对比特串 \(R_{16}\parallel L_{16}\) 使用逆置换 \(IP^{-1}\) 得到密文 \(Y\)。
     \[ Y=IP^{-1}(R_{16}\parallel L_{16}) \]

• 初始置换 \(IP\) 和 \(IP^{-1}\) 的定义：表中的数字表示这个比特在置换前的位置

  \[ IP = \begin{bmatrix} 58 & 50 & 42 & 34 & 26 & 18 & 10 & 2 \\ 60 & 52 & 44 & 36 & 28 & 20 & 12 & 4 \\ 62 & 54 & 46 & 38 & 30 & 22 & 14 & 6 \\ 64 & 56 & 48 & 40 & 32 & 24 & 16 & 8 \\ 57 & 49 & 41 & 33 & 25 & 17 & 9 & 1 \\ 59 & 51 & 43 & 35 & 27 & 19 & 11 & 3 \\ 61 & 53 & 45 & 37 & 29 & 21 & 13 & 5 \\ 63 & 55 & 47 & 39 & 31 & 23 & 15 & 7 \end{bmatrix} \]
  \[ IP^{-1} = \begin{bmatrix} 40 & 8 & 48 & 16 & 56 & 24 & 64 & 32 \\ 39 & 7 & 47 & 15 & 55 & 23 & 63 & 31 \\ 38 & 6 & 46 & 14 & 54 & 22 & 62 & 30 \\ 37 & 5 & 45 & 13 & 53 & 21 & 61 & 29 \\ 36 & 4 & 44 & 12 & 52 & 20 & 60 & 28 \\ 35 & 3 & 43 & 11 & 51 & 19 & 59 & 27 \\ 34 & 2 & 42 & 10 & 50 & 18 & 58 & 26 \\ 33 & 1 & 41 & 9 & 49 & 17 & 57 & 25 \end{bmatrix} \]

• 扩展置换 \(E\)：用于将 32 位的输入扩展为 48 位，表中第 \(i\) 个数据 \(j\) 表示输出的第 \(i\) 位为输入的第 \(j\) 位。

  \[ E = \begin{bmatrix} 32 & 1 & 2 & 3 & 4 & 5 \\ 4 & 5 & 6 & 7 & 8 & 9 \\ 8 & 9 & 10 & 11 & 12 & 13 \\ 12 & 13 & 14 & 15 & 16 & 17 \\ 16 & 17 & 18 & 19 & 20 & 21 \\ 20 & 21 & 22 & 23 & 24 & 25 \\ 24 & 25 & 26 & 27 & 28 & 29 \\ 28 & 29 & 30 & 31 & 32 & 1 \end{bmatrix} \]

• 置换 \(P\)：表中第 \(i\) 个数据 \(j\) 表示输出的第 \(i\) 位为输入的第 \(j\) 位

  \[ P = \begin{bmatrix} 16 & 7 & 20 & 21 & 29 & 12 & 28 & 17 \\ 1 & 15 & 23 & 26 & 5 & 18 & 31 & 10 \\ 2 & 8 & 24 & 14 & 32 & 27 & 3 & 9 \\ 19 & 13 & 30 & 6 & 22 & 11 & 4 & 25 \end{bmatrix} \]

• S-box-1

  \[ S_1 = \begin{bmatrix} 14 & 4 & 13 & 1 & 2 & 15 & 11 & 8 & 3 & 10 & 6 & 12 & 5 & 9 & 0 & 7 \\ 0 & 15 & 7 & 4 & 14 & 2 & 13 & 1 & 10 & 6 & 12 & 11 & 9 & 5 & 3 & 8 \\ 4 & 1 & 14 & 8 & 13 & 6 & 2 & 11 & 15 & 12 & 9 & 7 & 3 & 10 & 5 & 0 \\ 15 & 2 & 8 & 14 & 6 & 11 & 1 & 3 & 4 & 9 & 7 & 5 & 13 & 10 & 0 & 12 \end{bmatrix} \]

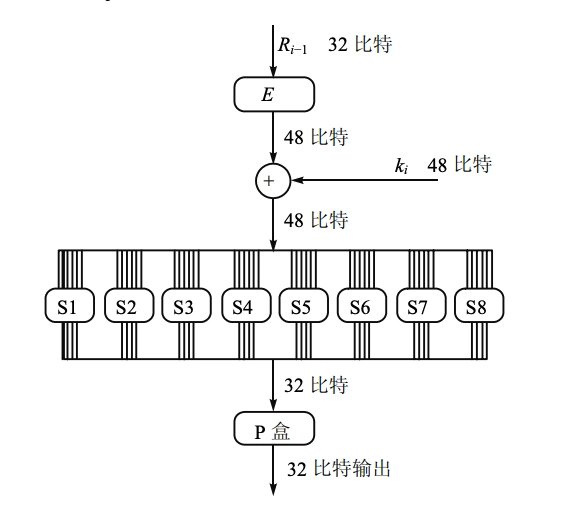

• \(F\) 函数的说明

  • \(F(R_{i−1}, K_i)\) 的非线性表示如下：函数 \(F\) 有两个输入：一半消息 \(R_{i−1}\)（32-bit）作第一个输入，\(48\) 比特的子密钥 \(K_i\) (48-bit) 作为第二个输入。产生的输出为长度为 \(32\) 位串。

  • 对 \(R_{i−1}\) ，先利用扩展函数 \(E\)，扩展成 \(48\) 位 \(E(R_{i−1})\)

  • 计算 \(A = E(R_{i−1})\oplus K_i\)，结果写成 \(8\) 个 \(6\) 位串

    \[ \begin{aligned} &A=A_1\parallel A_2\parallel A_3\parallel A_4\parallel A_5\parallel A_6\parallel A_7\parallel A_8 \\ &A_j=a_1 a_2 a_3 a_4 a_5 a_6 \end{aligned} \]

  • 使用 \(8\) 个 S 盒，每个 \(S_j\) 是一个固定的 \(4 \times 16\) 矩阵，它的元素取 \(0 \sim 15\) 的整数。给定 \(A_j\)，计算 \(B_j=S_j (A_j)\)，其中 \(B_j\) 是一个 \(4\) 位串，\(B_j=b_1 b_2 b_3 b_4\)。

    • 计算 \(S_j (A_j)\) 如下：\(a_1 a_6\) 两个比特确定了 \(S_j\) 的行数, \(r (0\leq r \leq 3)\)；而 \(a_2 a_3 a_4 a_5\) 四个比特确定了 \(S_j\) 的列数 \(c (0\leq c \leq 15)\)。最后 \(S_j (A_j)\) 的值为 S-盒矩阵 \(S_j\) 中 \(r\) 行 \(c\) 列的元素 \((r,c)\)，得 \(B_j=S_j (A_j)\)。
  • 最后，\(P\) 为固定置换。
  • DES 使用的特定轮函数
  • 初始置换 \(IP\)：对明文输入进行次序的打乱。
  • 逆置换 \(IP^{-1}\)
  • 扩展函数 \(E\)（32 到 48）
  • 置换函数 \(P\)（32 到 32）
  • 8 个 S 盒 \(S_1, S_2, \ldots, S_8\)（6 到 4）

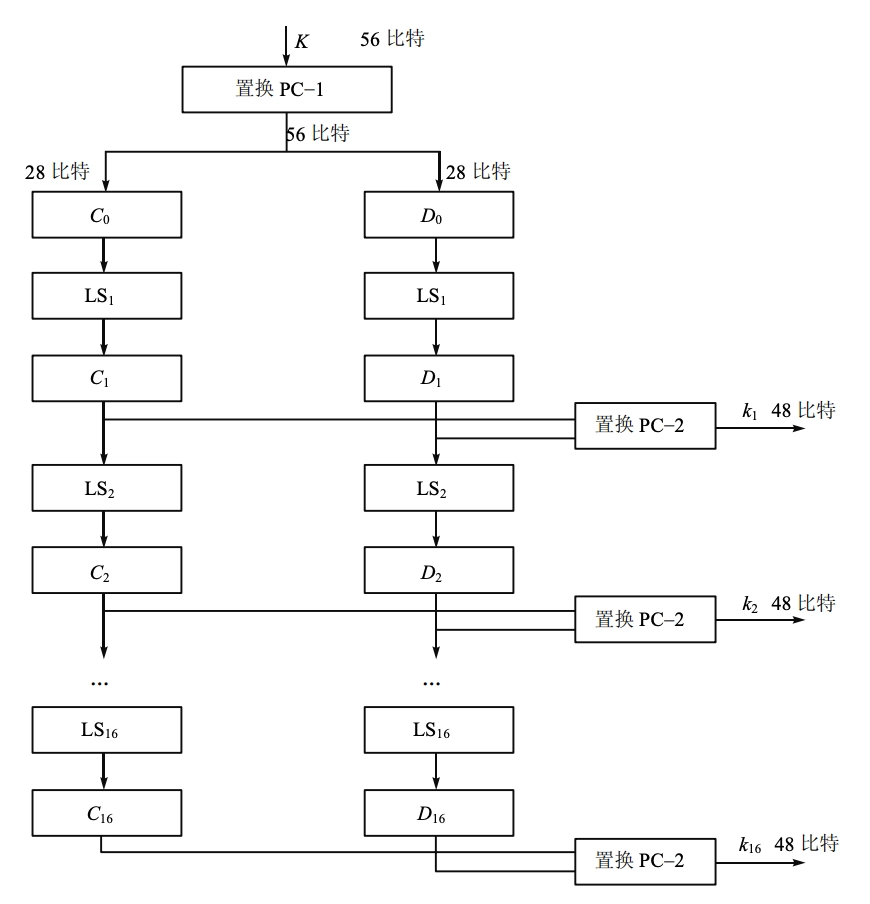

  • 密钥编排：由密钥 \(K\) 计算子密钥 \(K(i)\)
  •

  • 密钥 \(K\) 是长度为 64 的位串，56 位参加子密钥编排。8 位是奇偶校验位（为了检错），在密钥编排的计算中，不参加运算。

    1. 给定 64 位的密钥 \(K\)，放弃奇偶校验位 \((8, 16, \ldots, 64)\) 并根据固定置换 \(PC1\) 来排列 \(K\) 中剩下的位。我们写

       \[ PC1(K)=C_0\parallel D_0 \]

       其中 \(C_0\) 由 \(PC1(K)\) 的前 28 位组成；\(D_0\) 由后 28 位组成。

    2. 对 \(1 \leq i \leq 16\)，计算

       \[ C_i=LS_i (C_{i−1}) \quad D_i=LS_i (D_{i−1}) \]

       其中 \(LS_i\) 表示循环左移 2 或 1 个位置，取决于 \(i\) 的值。

       • \(i=1,2,9,16\) 时移 1 个位置，否则移 2 位置
       • \(K_i=PC2(C_i\parallel D_i)\)，\(PC2\) 为固定置换，将前 28 位中的 24 位置换，并去掉 9、18、22、25，将后 28 位中的 24 位置换，并去掉 35、38、43、54 位
         • 一共 16 轮迭代，总共生成 16 个 48 比特的子密钥 \(K_1, K_2, \ldots, K_{16}\)。

3DES (Triple DES)

• 由于 DES 的密钥长度较短，容易受到穷举攻击，因此提出了 Triple DES（3DES）来增强安全性。
• 3DES 的工作原理是对数据进行三次 DES 加密和解密操作，通常使用两种或三种不同的密钥。

• Two-Key 3DES:

  • 使用两个密钥 \(K_1\) 和 \(K_2\)，加密过程为：

    \[ C = E_{K_2}(D_{K_2}(E_{K_1}(M))) \]

  • 解密过程为：

    \[ M = D_{K_1}(E_{K_2}(D_{K_2}(C))) \]

• Three-Key 3DES:

  • 使用三个密钥 \(K_1\)、\(K_2\) 和 \(K_3\)，加密过程为：

    \[ C = E_{K_3}(D_{K_2}(E_{K_1}(M))) \]

  • 解密过程为：

    \[ M = D_{K_1}(E_{K_2}(D_{K_3}(C))) \]

• 密钥长度：

  • 标准 DES：56 bit
  • Two-Key 3DES：112 bit
  • Three-Key 3DES：168 bit

IDEA

• Feistel 结构
  • 密钥长度：128 位（抗强力攻击能力比 DES 强）
  • 分组长度：64 位
    • 子分组长度：16 位
  • 密文长度：64 位
  • 轮数：8 轮 + 1 次输出变换

• IDEA 的“混淆”和“扩散”设计原则来自三种运算，它们易于软、硬件实现（加密速度快）：

  1. 异或运算：\(\oplus\)
  2. 整数模 \(2^{16}\) 加：\(\boxplus\)
  3. 整数模 \(2^{16}+1\) 乘：\(\odot\) (IDEA 的 S 盒)

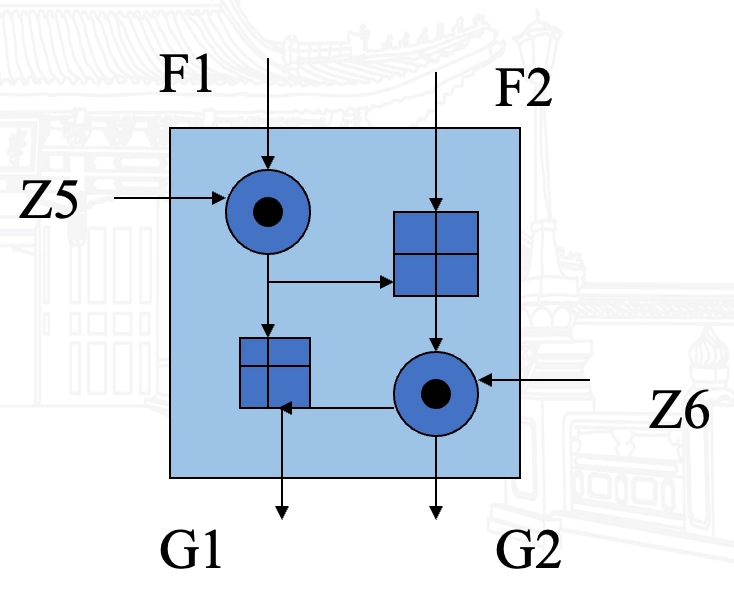

  4. MA 单元

• IDEA 的加密

  •

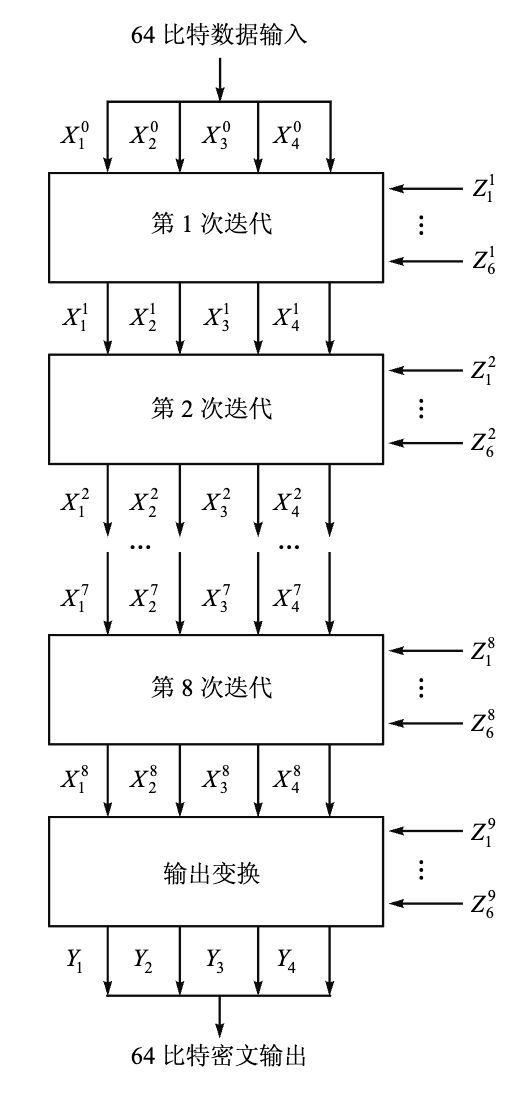

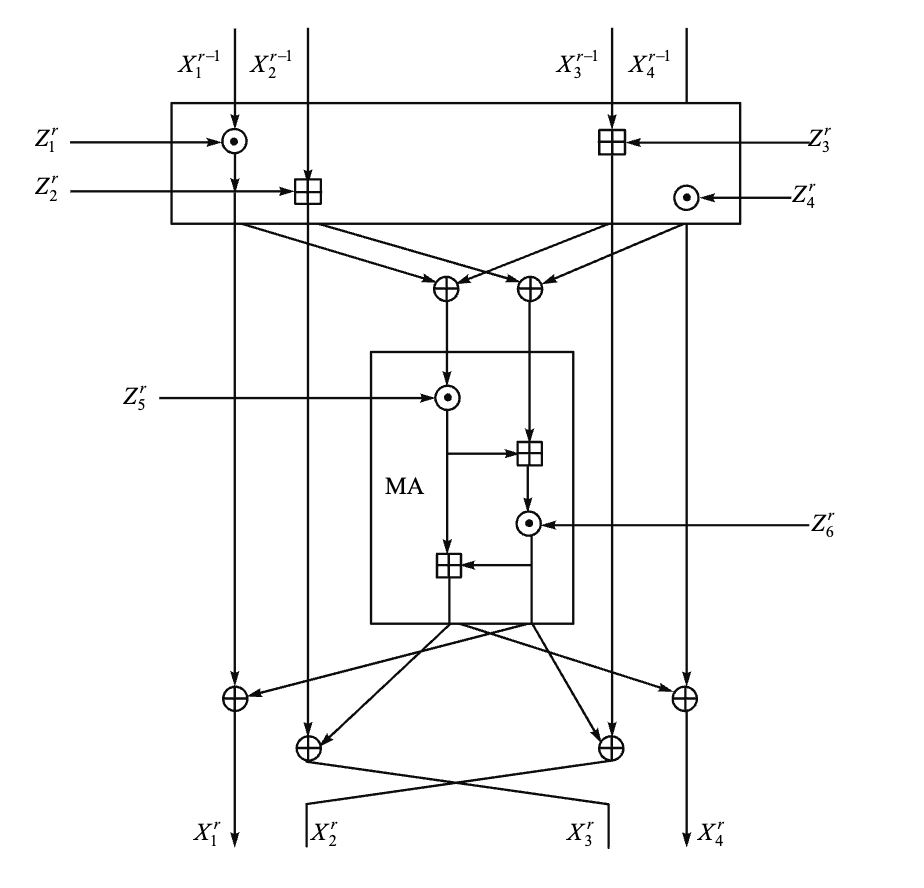

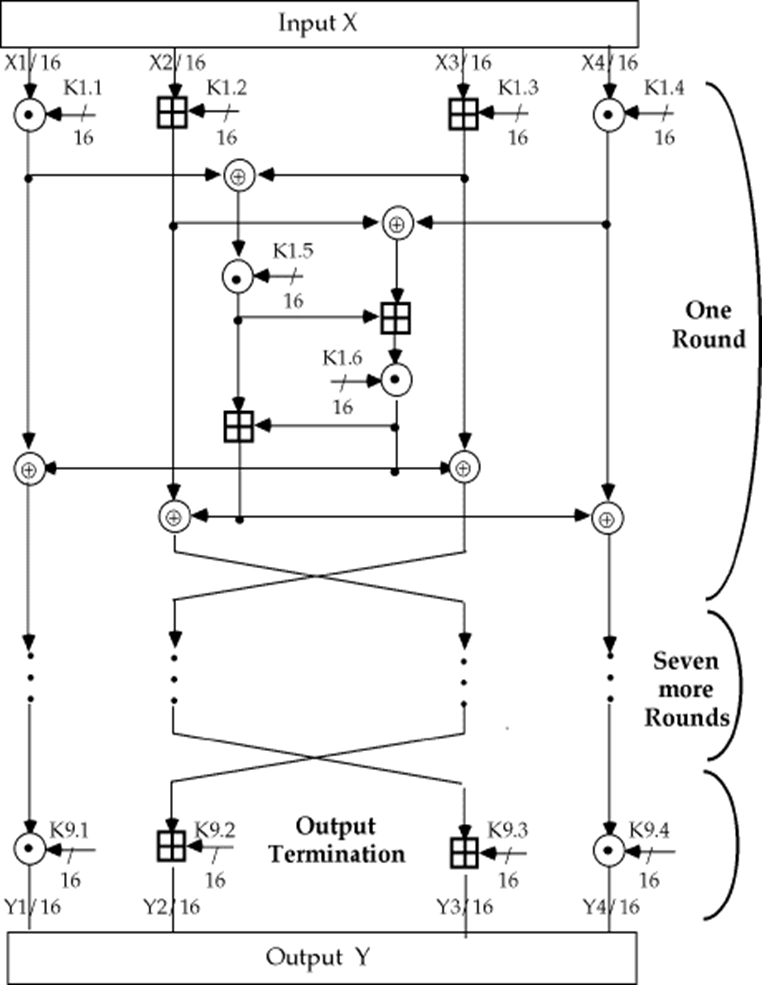

  • IDEA 加密一轮迭代过程框图

    • 每一轮输入为 64-bit 的数据块，分为 4 个 16-bit 的子块 \(X_1, X_2, X_3, X_4\)
    • 使用 6 个 16-bit 的子密钥 \(Z_{6i+1}, Z_{6i+2}, \ldots, Z_{6i+6}\) 对数据进行处理，产生 4 个 16-bit 的输出子块 \(Y_1, Y_2, Y_3, Y_4\)，作为下一轮的输入

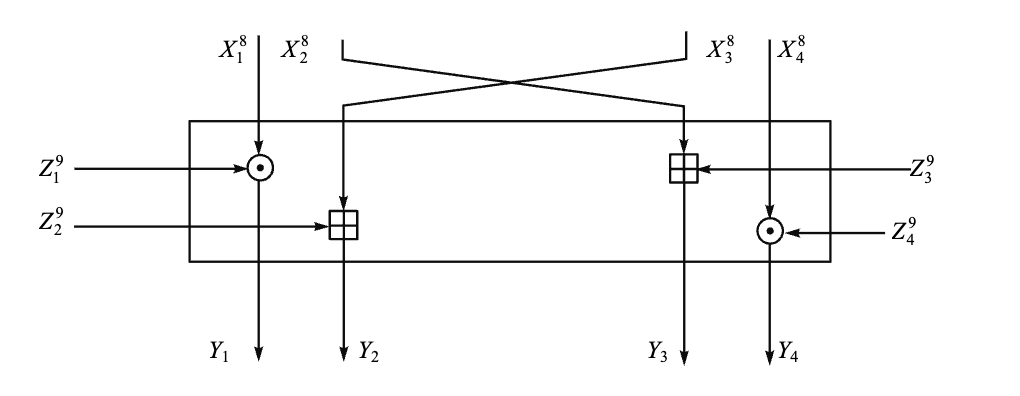

      • 最后一轮后进行输出变换，使用 4 个子密钥 \(Z_{49}, Z_{50}, Z_{51}, Z_{52}\) 对数据进行处理，产生最终的密文输出

• 密钥生成

  • 52 个 16-bit 的子密钥从 128-bit 的密钥中生成
    • 前 8 个子密钥 \(Z_1, Z_2, \ldots, Z_8\) 直接从密钥中取出；
    • 对密钥进行 25-bit 的循环左移，得到接下来 8 个子密钥 \(Z_9, Z_{10}, \ldots, Z_{16}\)；
    • 再进行 25-bit 的循环左移，得到接下来的 8 个子密钥 \(Z_{17}, Z_{18}, \ldots, Z_{24}\)；
    • 依此类推，重复进行直到 52 个子密钥都产生出来。
• IDEA 的解密
  • 加密解密实质相同，但使用不同的密钥；
  • 解密密钥以如下方法从加密子密钥中导出：
    • 解密循环第 \(r\) 轮的头 4 个子密钥从加密循环第 \(10-r\) 轮的头 4 个子密钥中导出；
    • 每一轮的解密密钥与加密密钥有以下关系：
      • 第 1 和第 4 个子密钥取乘法逆元；
      • 第 2 和第 3 个子密钥取加法逆元；
      • 第 5 和第 6 个子密钥直接对应；
• IDEA 的安全性
  • IDEA 是 PGP 的一部分；
  • IDEA 能抗差分分析和相关分析；
  • IDEA 似乎没有 DES 意义下的弱密钥；
  • Bruce Schneier 认为 IDEA 是 DES 的最好替代。
• 先进分组密码的特点
  • IDEA 是 PGP 的一部分；
  • 可变密钥长度
  • 混合操作
  • 依赖数据的循环移位
  • 依赖于密钥的循环移位
  • 依赖 S 盒
  • 冗长的密钥调度算法
  • 可变的 F 函数和可变的明文/密文长度
  • 可变的循环次数
  • 在每次循环中都对两半数据进行操作

AES

• AES (Rijndael) 算法结构
  • Rijndael：可变块长、可变密钥长度
  • 参数：
    1. 分组长度：AES 的分组长度为 128 位。
    2. 密钥长度：AES 支持多种密钥长度，包括 128 位、192 位和 256 位。
    3. 轮数：根据密钥长度的不同，AES 的轮数也不同：
       • 128 位密钥：10 轮
       • 192 位密钥：12 轮
       • 256 位密钥：14 轮
  • 不是 Feistel 结构，而是 SPN 结构
  • 单个 8 位到 8 位的 S-盒

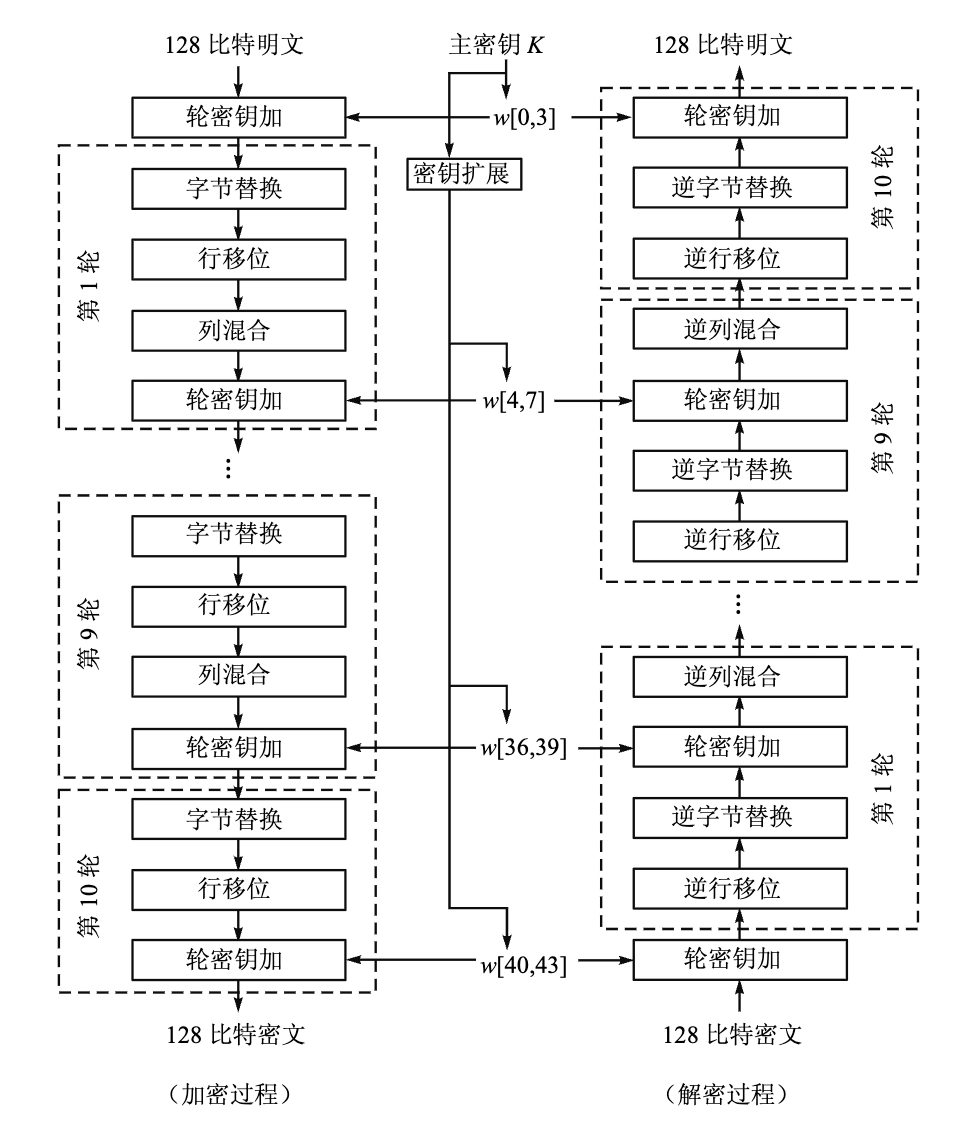

• 加解密流程图：

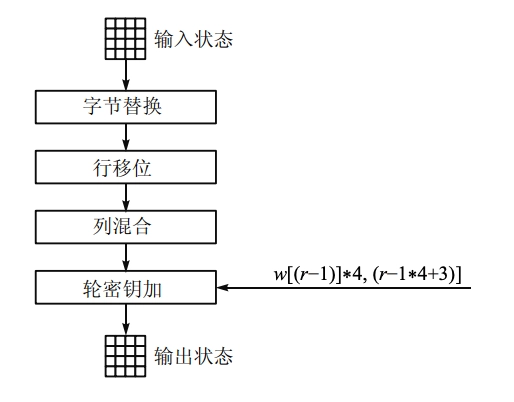

• 轮函数：Rijndael 的轮函数每一轮迭代的结构都一样，由下述 4 个不同的变换构成，只是最后一轮省略了列混合变换。

  •

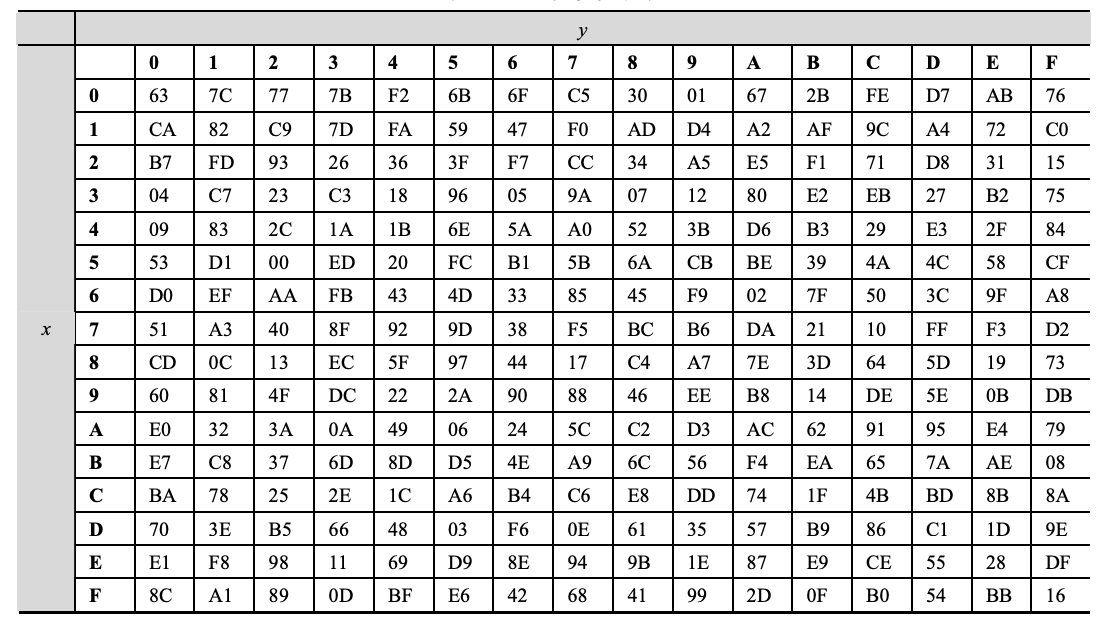

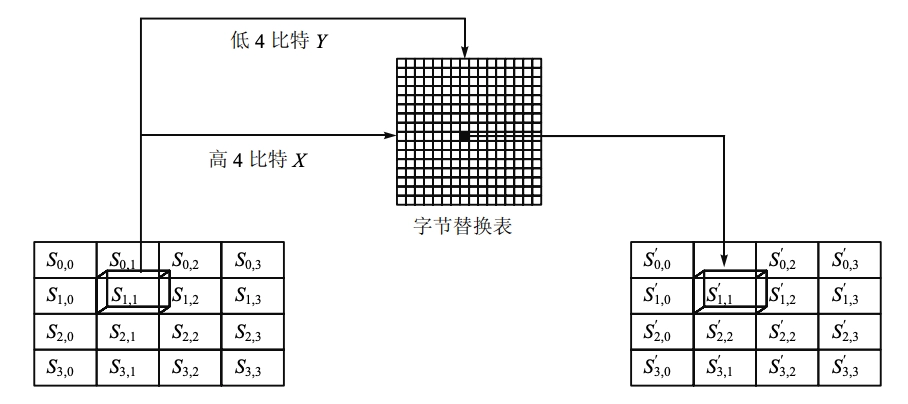

  • 字节替换（SubByte）：对数据的每一字节应用一个非线性变换。

    •
    • 矩阵中各字节被固定的 8 位查找表中对应的特定字节所替换。
      • \(16 \times 16\) 矩阵表中纵向的 \(x\) 取自状态矩阵中的高 4 比特，横向的 \(y\) 取自低 4 比特
    • 替代的过程如下表， \(x\) 行和 \(y\) 列的数据就用来替代的数据

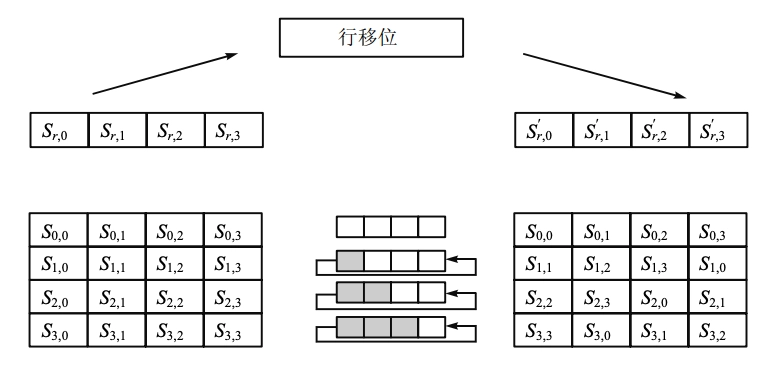

  • 行移位（ShiftRow）：对每一行的字节循环重新排序。

    • 每一行都向左循环位移某个偏移量。属于置换（permutation）运算
      • 第 0 行不变
      • 第 1 行循环左移 1 位
      • 第 2 行循环左移 2 位
      • 第 3 行循环左移 3 位
    •

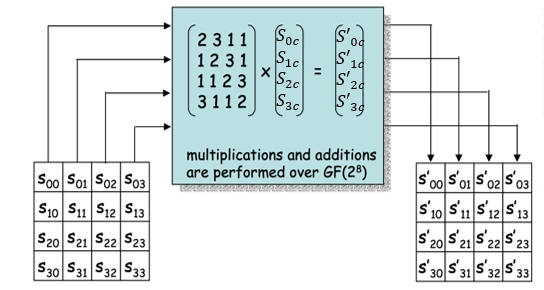

  • 列混合（MixColumn）：对矩阵的列应用一个线性变换。

    • 将状态的每一列视为 \(GF(2^8)\) 上多项式 \(S(x)\), 然后和一个固定多项式在模 \(x^4+1\) 下相乘，变换公式如下：

      \[ \begin{aligned} &S^\prime(x) = a(x) \otimes S(x)\\ &S^\prime_{0c} = \{02\} \times S_{0c} \oplus \{03\} \times S_{1c} \oplus \{01\} \times S_{2c} \oplus \{01\} \times S_{3c}\\ &S^\prime_{1c} = \{01\} \times S_{0c} \oplus \{02\} \times S_{1c} \oplus \{03\} \times S_{2c} \oplus \{01\} \times S_{3c}\\ &S^\prime_{2c} = \{01\} \times S_{0c} \oplus \{01\} \times S_{1c} \oplus \{02\} \times S_{2c} \oplus \{03\} \times S_{3c}\\ &S^\prime_{3c} = \{03\} \times S_{0c} \oplus \{01\} \times S_{1c} \oplus \{01\} \times S_{2c} \oplus \{02\} \times S_{3c} \end{aligned} \]
      • 加法：等价于异或 \(XOR, \oplus\)。
      • 乘法：定义为 \(GF(2^8)\) 上模不可约多项式 \(x^4 +1\) 的乘法。 - 此步骤亦可视为 Rijndael 有限域之下的矩阵乘法, \(a(x)\) 存在关于 \(x^4+1\) 的逆元。 -

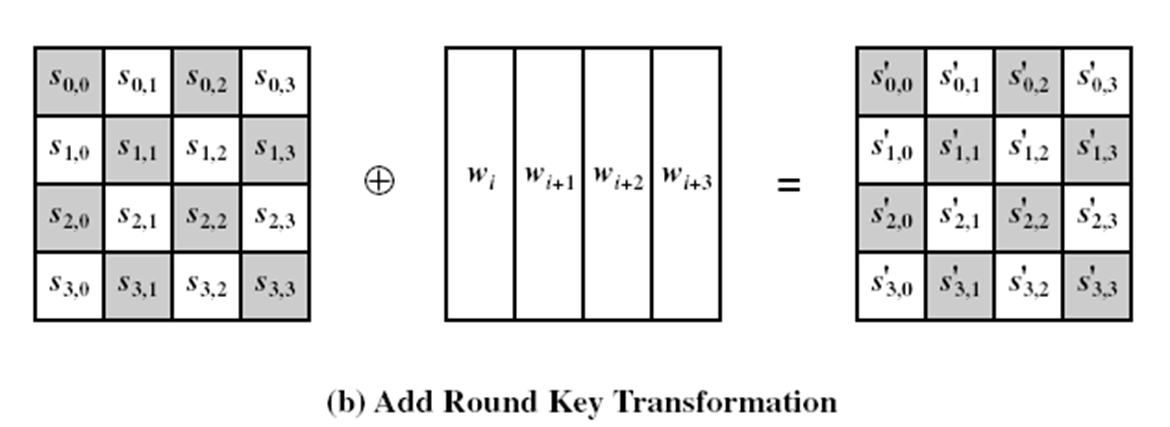

        1. 轮密钥加（AddRoundKey）：把轮密钥混合到中间数据。
           • 对状态和轮密钥进行简单的异或运算。
           • 轮密钥是通过密钥调度算法从主密钥中产生，轮密钥长度等于分组长度；
           • 轮密钥加运算需要用到 \(4\) 个导出的 \(32\) 比特子密钥；
           •

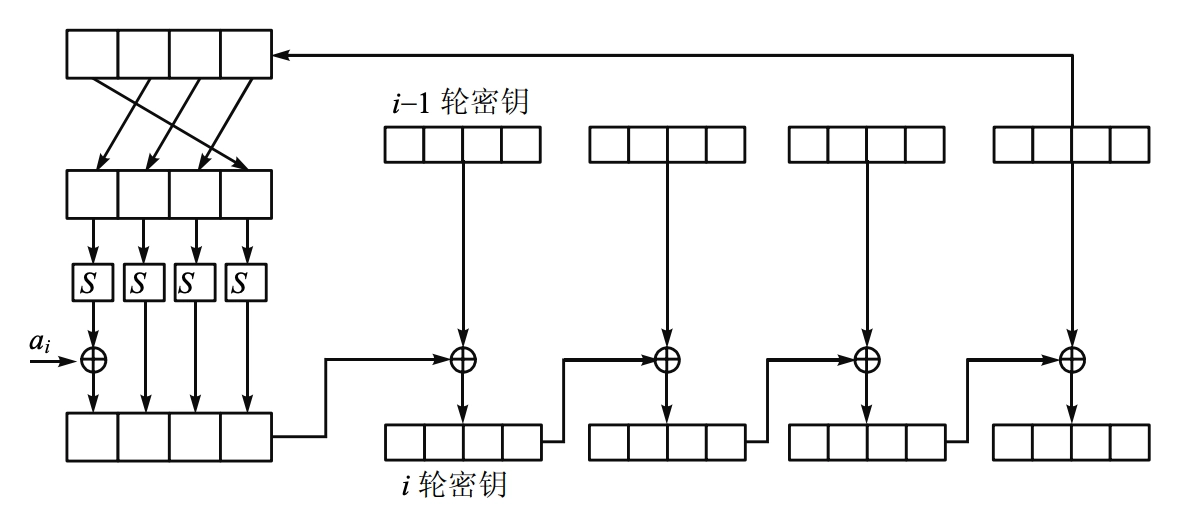

      • 轮密钥生成：
        • AES 使用密钥扩展算法从初始密钥生成每一轮所需的轮密钥。

  • 每一轮需要用到 \(N_b\) 比特的子密钥，共 \(N_r\) 轮，加上第一次轮密钥加时也需要一轮，共 \(N_r + 1\) 个子密钥。

    • 对于 AES-128，\(N_b = 128\)，\(N_r = 10\)，需要 \(10 \times 128 + 128= 1408\) 比特子密钥。
    • 第 \(0\) 轮密钥就是初始密钥本身。
    • 第 \(i\) 轮密钥是密钥扩展函数在第 \(i-1\) 轮密钥的基础上生成的。

  • 第 \(i-1\) 轮的 \(16\) 个字节的子密钥被分成 \(4\) 组来处理，每组 \(4\) 个字节。

    • 最后一组的 \(4\) 个字节先执行一个字节的循环左移，由 S 盒（这个 S 盒与字节替代时的 S 盒是一样的）来进行替代处理

    • 然后这 \(4\) 个字节结果中的第 \(1\) 个字节和轮常数相异或，这个常数是由是预先定义的，可以查表得到：

    • 最后，为了得到第 \(i\) 轮密钥，把得到的 \(4\) 个字节的结果和 \(i-1\) 轮密钥的最初 \(4\) 个字节按位相异或，得到 \(i\) 轮密钥的最初 \(4\) 个字节

    • 然后又和密钥的接下来 \(4\) 个字节按位相异或，得到 \(i\) 轮密钥的接下来 \(4\) 个字节，以此类推。

分组密码的工作模式

• 定义：分组密码加密固定长度的信息，例如：DES 加密 64-bit，使用 56-bit 密钥，需要一种使用方法，加密任意长度的消息，这种使用方法叫做工作模式（Modes of Operation）。
• 分类：
  • Block Modes(分组密码模式)
    • ECB(Electronic Codebook)：电子密码本模式
    • CBC(Cipher Block Chaining)：密码分组链接模式
  • Stream Modes(流密码模式)

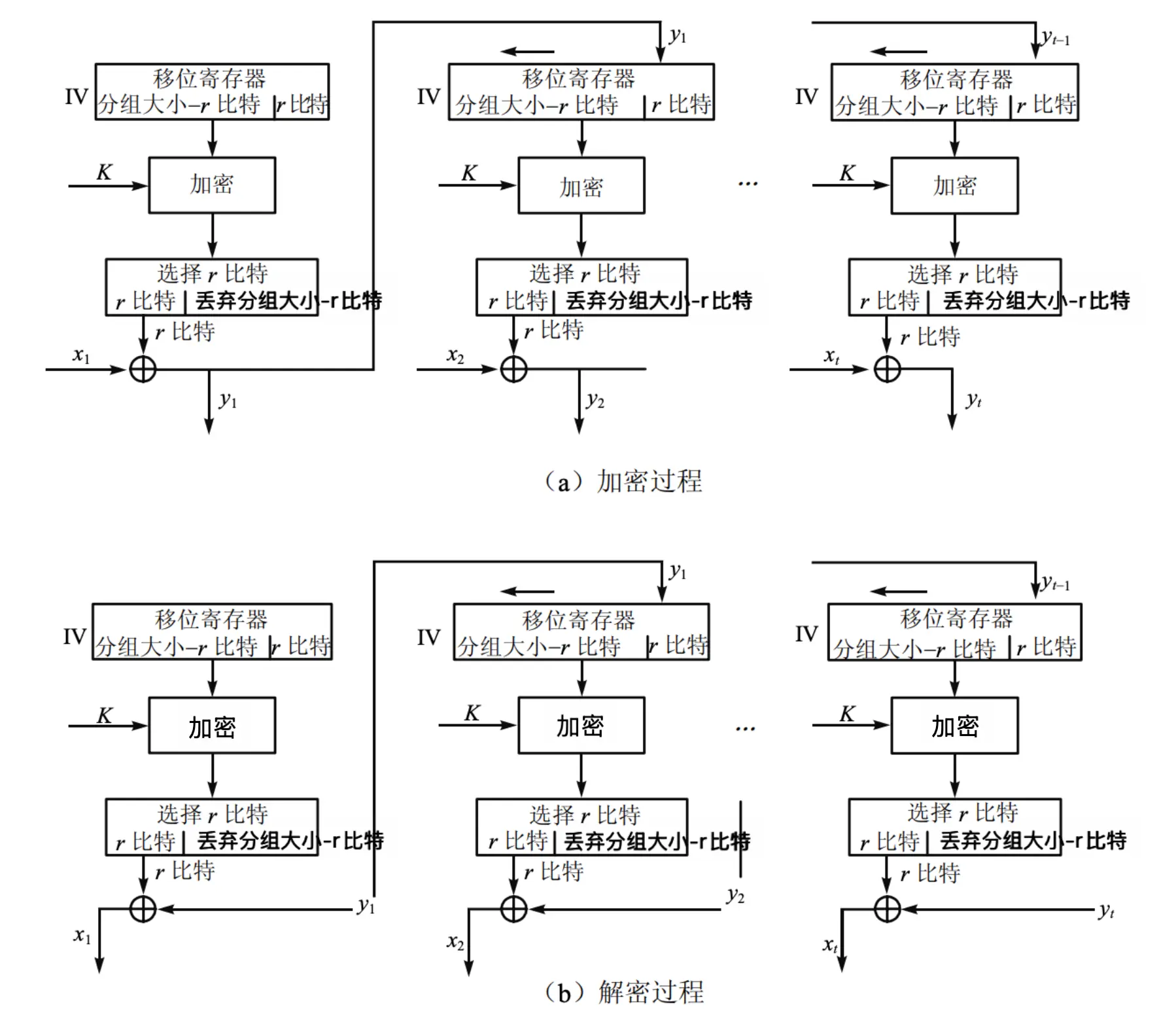

    • CFB(Cipher Feedback)：密码反馈模式

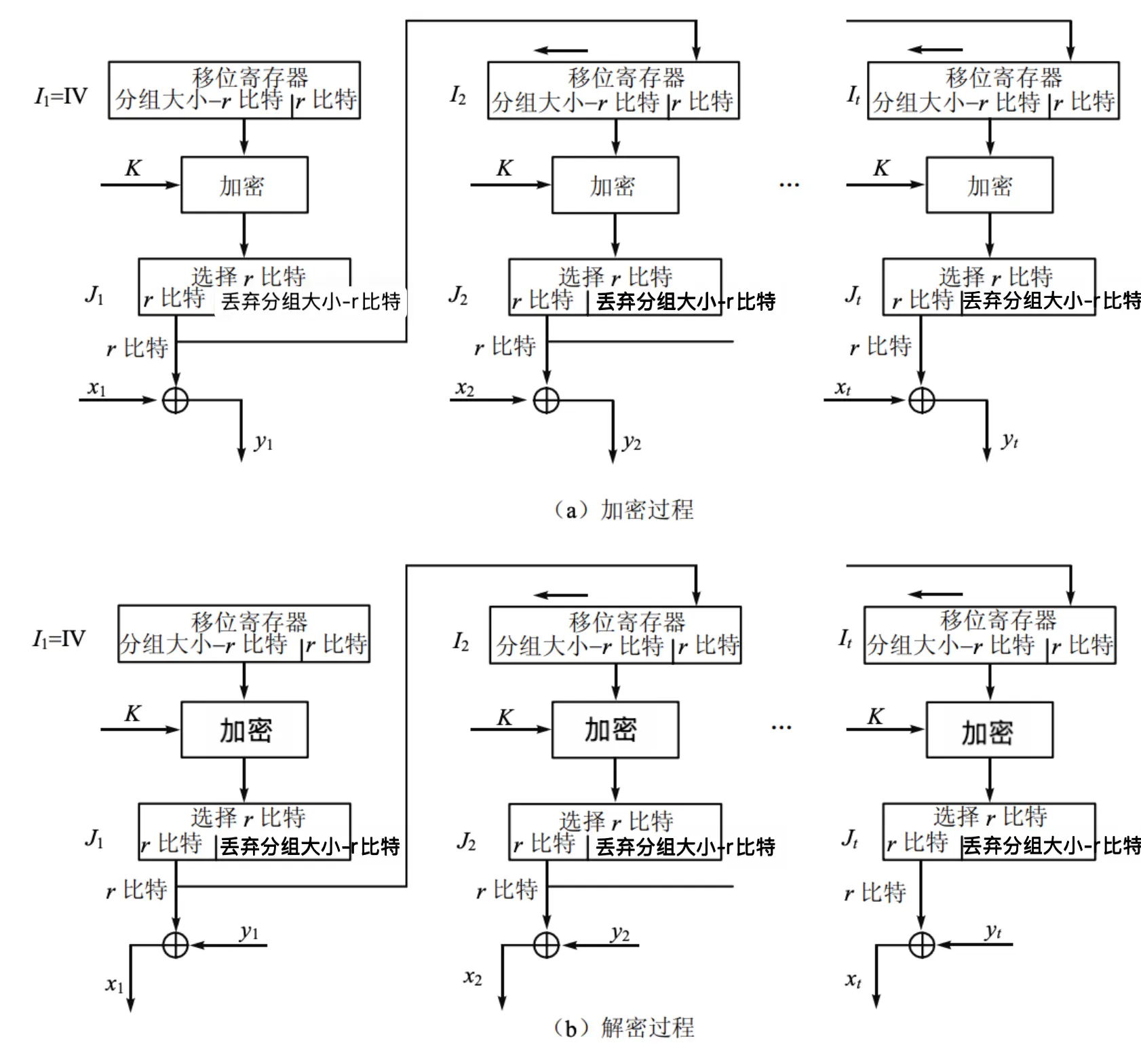

    • OFB(Output Feedback)：输出反馈模式

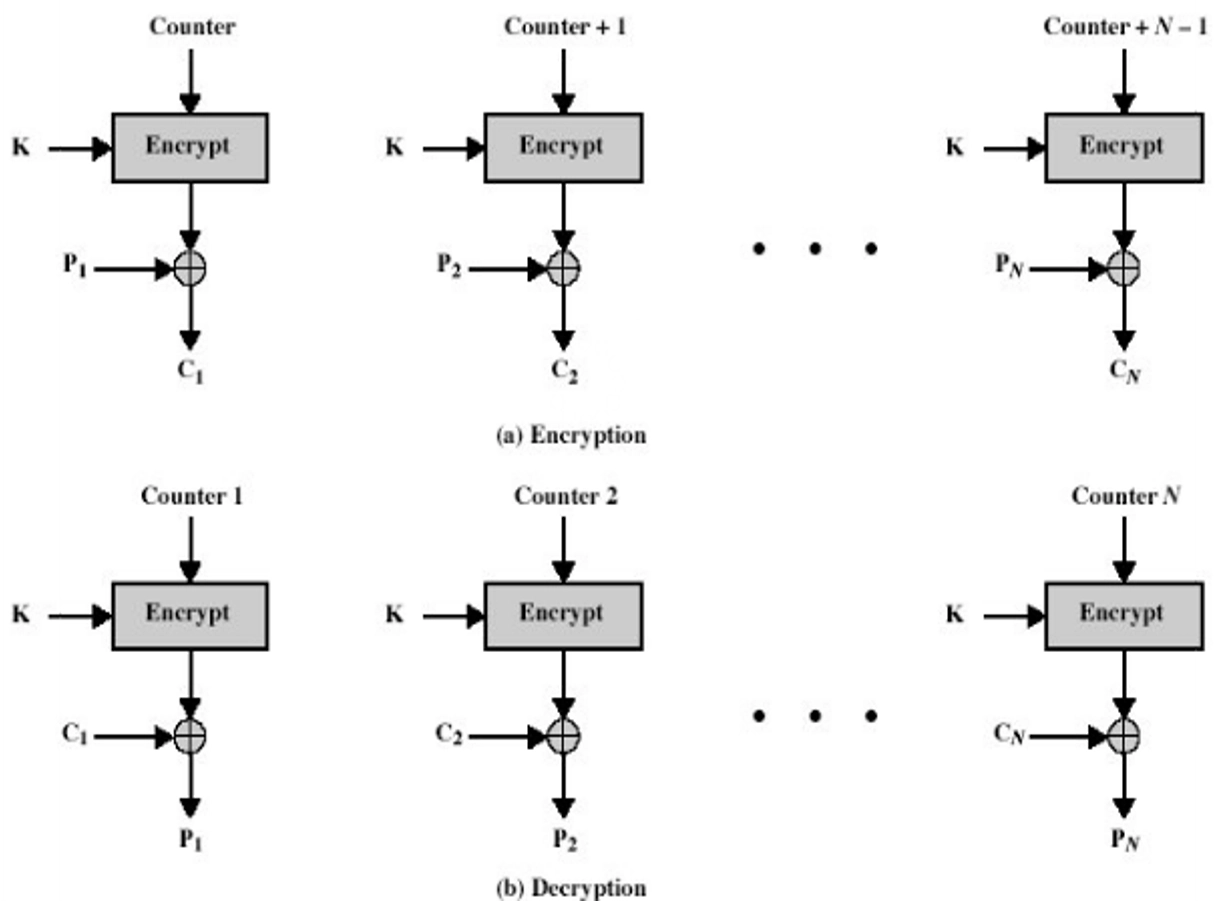

    • CTR(Counter)：计数器模式
• 在 CFB、OFB 和 CTR 模式中，仅使用加密算法（不需要解密算法）
  • 这就是为什么 Rijndael（AES）针对加密进行了优化
  • 这些模式不应与公钥加密算法一起使用

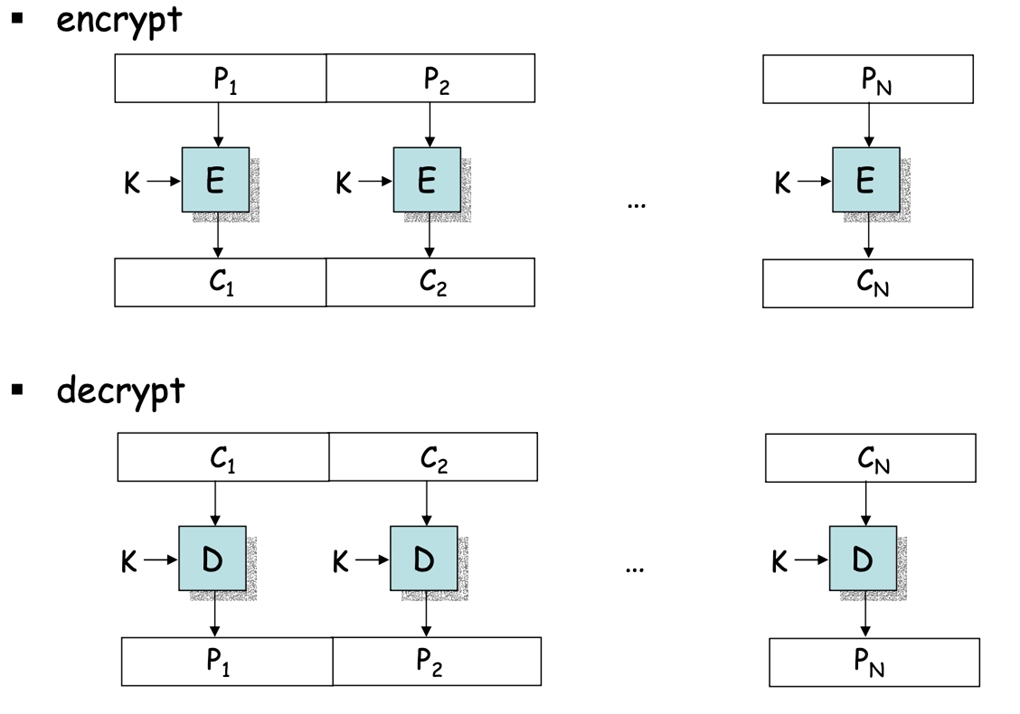

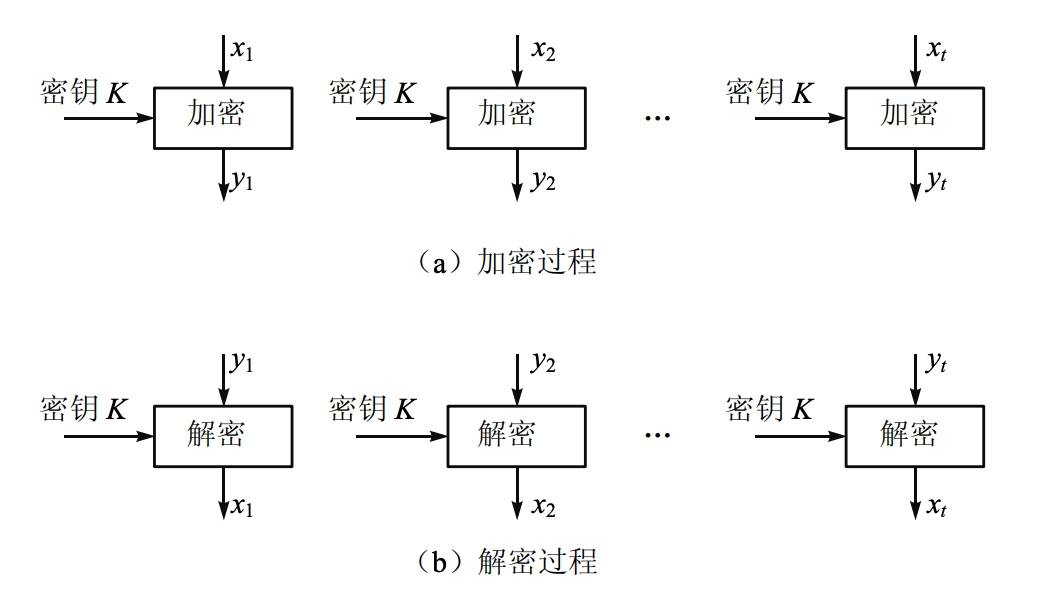

ECB 工作模式 (Electronic Code Book)

• ECB（electronic codebook）模式是最简单的运行模式，它将消息分成相互独立的加密模块，每次的加密密钥都相同。
• 密钥为 \(K\)，明文块 \(P_1, P_2, \ldots, P_t\)，密文块 \(C_1, C_2, \ldots, C_t\)
  • 加密：\(C_i = E_K[P_i]\)
  • 解密：\(P_i = D_K[C_i]\)
  •
• 工作模式特点：
  • ECB 在用于短数据（如加密密钥）时非常理想，因此如果需要安全地传输 DES 密钥，ECB 是最合适的模式
  • 最大特性：相同的明文块在相同的密钥下会生成相同的密文块
    • 需要加密的消息通常具有非常规则的格式
    • 重复的片段、特殊的头部信息、连续的 0 等是非常常见的
    • 无法隐藏数据模式、不太安全的
  • 块是独立于其他块进行加密的
    • 重新排列密文块会导致相应的明文块重新排列
    • 密文块可以从一条消息中剪切并粘贴到另一条消息中，可能不会被检测到
  • 错误传播：密文块中的一个比特错误只会影响相应的明文块（导致生成乱码）
  • 总体而言：不建议用于超过一个块的消息，或者如果密钥被重复用于多个块
• ECB 用于长消息时可能不够安全，如果消息有固定结构，密码分析者有可能找出这种关系。
  • 如果已知消息总是以某个预定义字段开始，那么分析者就可能得到很多明文密文对。
  • 如果消息有重复的元素而重复的周期是 64-bit（以 DES 为例）的倍数，那么密码分析者就能够识别这些元素。

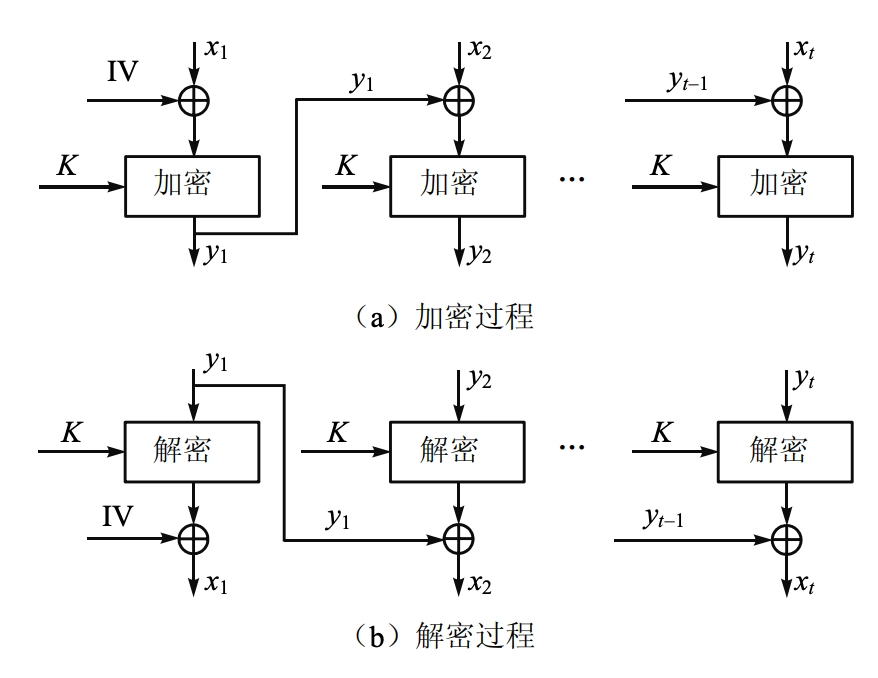

CBC 工作模式 (Cipher Block Chaining)

• CBC（Cipher Block Chaining）模式将消息分成模块，加密是相互联系的，每个明文分组在加密前都与前一个密文分组进行异或运算。

• 密钥为 \(K\)，明文块 \(P_1, P_2, \ldots, P_t\)，密文块 \(C_1, C_2, \ldots, C_t\)，初始向量 \(IV\)。

  • 加密：CBC 模式一次对一个明文分组加密，每次加密使用同一密钥，加密算法的输入是当前明文分组和前一次密文分组的异或，因此加密算法的输入不会显示出与这次的明文分组之间的固定关系，所以重复的明文分组不会在密文中暴露出这种重复关系。

    \[ \begin{aligned} C_j &=E_{K} [C_{(j-1)} \oplus P_j] \\ C_0 &=IV \end{aligned} \]

  • 解密：每一个密文分组被解密后，再与前一个密文分组异或以恢复明文分组。

    \[ \begin{aligned} P_j &=D_{K} [C_j] \oplus C_{(j-1)} \\ &= D_K [E_K [C_{(j-1)} \oplus P_j]] \oplus C_{(j-1)} \\ &= C_{(j-1)} \oplus P_j \oplus C_{(j-1)} \\ &= P_j \\ C_0 &=IV \end{aligned} \]

  •

  • 初始化向量 \(IV\) 的完整性
  • 在产生第 1 个密文分组时，需要有一个初始向量 \(IV\) 与第 1 个明文分组异或。解密时，\(IV\) 和解密算法对第 1 个密文分组的输出进行异或以恢复第 1 个明文分组。

  • \(IV\) 对于收发双方都应是己知的，为使安全性最高，\(IV\) 应像密钥一样被保护，可使用 ECB 模式来发送 \(IV\)。保护 \(IV\) 的原因如下：

    \[ \begin{aligned} C_1 &= E_K[IV \oplus P_1] \\ P_1 &= IV \oplus D_K[C_1] \end{aligned} \]

  • 如果攻击者能欺骗接收方使用不同的 \(IV\) 值，就能够在明文的第 1 个分组中插入自己选择的比特值，这是因为用 \(X(i)\) 表示 64-bit 分组 \(X\) 的第 \(i\) 个比特，那么 \(P_1(i)=IV(i)\oplus D_K[C_1](i)\)，由异或的性质得 \(P_1(i)^\prime = IV(i)^\prime \oplus D_K[C_1](i)\)，其中撇号 \(\prime\) 表示比特补。

    • 意味着如果攻击者篡改 \(IV\) 中的某些比特，则接收方收到的 \(P_1\) 中相应的比特也发生了变化。
  • 由于 CBC 模式的链接机制，CBC 模式对加密长于 64 比特的消息非常合适。
  • CBC 模式除能够获得保密性外，还能用于认证（生成 MAC 码），进行用户鉴别。
  • 工作模式特点
  • 在相同密钥 \(K\) 但不同初始向量 \(IV\) 下加密相同的明文，会生成不同的密文
    • 重新排列密文块会影响解密
    • 然而，对先前明文块的依赖仅通过前一个密文块 \(C_{(j-1)}\) 实现
    • 正确解密一个密文块仅需要前一个密文块是正确的
  • 错误传播：
    • 密文块 \(C_j\) 中的一个比特错误会影响第 \(j\) 个和第 \((j+1)\) 个明文块
    • \(P_j^\prime\) 完全变为乱码，而 \(P_{j+1}^\prime\) 在 \(C_j\) 发生错误的比特位置也会出现错误

CFB 工作模式 (Cipher Feedback)

• 用于加密字符流，逐个字符处理
• 消息被看作比特流，被加到分组密文的输出，并把结果反馈到下一阶段
• 标准允许反馈任意比特 (1,8 or 64 or whatever)，记作 CFB-1, CFB-8, CFB-64 等
• 密钥为 \(K\)，明文块 \(P_1, P_2, \ldots, P_t\)，密文块 \(C_1, C_2, \ldots, C_t\)，初始向量 \(IV_0\)。以 CFB-64 为例：

  • 加密：

    \[ \begin{aligned} C_i &= P_i \oplus E_{K}[J_{i}][0:r] \\ J_{i} &= (J_{i−1}) \ll r \parallel C_{i−1} \\ J_{1} &= IV_0 \end{aligned} \]
    • 设传送的每个单元（如一个字符）是 \(r\) 比特长度，通常取 \(r=8\)，与 CBC 模式一样，明文单元被链接在一起，使得密文块 \(C_m\) 依赖于明文块 \(P_m\) 以及所有先前的明文块
    • 方法：
      • 加密算法的输入是 64 比特移位寄存器，其初值为某个初始向量 \(IV_0\)。
      • 加密算法输出的最左（最高有效位）\(r\) 比特与明文的第一个单元 \(P_1\) 进行异或，产生密文的第一个单元 \(C_1\)，并传送该单元。
      • 然后将移位寄存器的内容左移 \(r\) 位并将 \(C_1\) 送入送入移位寄存器最右边的 \(r\) 位。这一过程一直进行到明文的所有单元都被加密为止。
      • 解密：
    \[ \begin{aligned} P_i &= C_i \oplus E_{K}[J_{i}][0:r] \\ J_{i} &= (J_{i−1}) \ll r \parallel C_{i−1} \\ J_{1} &= IV_0 \end{aligned} \]
    • 解密时，将收到的密文单元与加密函数的输出进行异或。
    • 注意这时仍然使用加密算法而不是解密算法
      •
    • CFB 模式除能获得保密性外，还能用于认证。
    • 工作模式特点：
      • 适合数据以比特或字节为单位出现
      • 在相同密钥 \(K\) 但不同初始向量 \(IV\) 下加密相同的明文，会生成不同的密文
      • \(IV\) 可以直接发送
      • 密文块 \(C_m\) 依赖于明文块 \(P_m\) 以及所有先前的明文块
    • 重新排列密文块会影响解密。
    • 正确解密一个密文块需要其前 \(\lceil n/r \rceil\) 个密文块是正确的（对于 DES, \(n=64\)）。
      • 错误传播：
    • 密文块 \(C_m\) 中的一个比特错误会影响该块及后续 \(\lceil n/r \rceil\) 个密文块的解密（错误会在移位寄存器中持续 \(\lceil n/r \rceil\) 步）
      • \(P_m^\prime\) 在 \(C_m\) 发生错误的比特位置也会出现错误，而其他错误的明文块则完全变为乱码
      • 攻击者可能会在第 \(m\) 个明文块中引起可预测的比特变化

OFB 工作模式 (Output Feedback)

• 另一种流加密方法，OFB 是将加密算法的输出反馈到移位寄存器，而 CFB 是将密文单元反馈到移位寄存器

• 密钥为 \(K\)，明文块 \(P_1, P_2, \ldots, P_t\)，密文块 \(C_1, C_2, \ldots, C_t\)，初始向量 \(IV_0\)。以 OFB-64 为例：

  • 加密：

    \[ \begin{aligned} C_i &= P_i \oplus O_i[0:r] \\ O_i &= E_{K}[I_i] \\ I_i &= (I_{i−1}) \ll r \parallel O_{i−1}[0:r] \\ I_1 &= IV_0 \end{aligned} \]

  • 解密：

    \[ \begin{aligned} P_i &= C_i \oplus O_i[0:r] \\ O_i &= E_{K}[I_i] \\ I_i &= (I_{i−1}) \ll r \parallel O_{i−1}[0:r] \\ I_1 &= IV_0 \end{aligned} \]

  •

  • 工作模式特点：
  • 每条新消息应使用不同的 \(IV\)，否则消息将使用相同的密钥流进行加密
  • \(IV\) 可以直接发送
    • 如果 \(IV\) 被攻击者修改，则加密将无法恢复（与 CFB 不同）
  • 密文块 \(C_m\) 仅依赖于明文块 \(P_m\)（不依赖于先前的明文块）
    • 重新排列密文块会影响解密
  • 错误传播：
    • 比特错误不会传播，密文块 \(C_m\) 中的一个比特错误仅影响该密文块的解密
      • \(P_m^\prime\) 在 \(C_m\) 发生错误的比特位置也会出现错误
      • 攻击者可能会在第 \(m\) 个明文块中引起可预测的比特变化

CTR 工作模式 (Counter)

• 与 CFB、OFB 相似，CTR 将块密码变为流密码，通过递增一个加密计数器以产生连续的密钥流
• 加/解密过程：
  •
• 工作模式特点：
  • 效率高
    • 可并行加密
    • 预处理
    • 吞吐量仅受可使用并行数量的限制
  • 加密数据块的随机访问
  • 可证明安全
  • 周期长度取决于计数器的大小（通常为 \(2^n\)）
  • 第 \(i\) 个块可以独立于其他块进行解密
    • 可并行化（与 OFB 不同）
    • 支持随机访问
  • 与明文进行异或运算的值可以预先计算

对称密码算法分析

强力攻击（General Attack）

• 密钥空间穷搜索, 又称穷举攻击
• 以 DES 为例：
  • 64 位密钥，有效密钥长度为 56-bit
  • 密钥有 \(2^{56} = 72,057,584,037,927,936 ≈ 7.2\) 亿亿
• 技术进步使穷举搜索成为可能
  • 算力提升
  • GPU
  • 量子计算

密法分析攻击

• 分类：
  • Ciphertext-only attack（唯密文攻击）：仅通过观察密文推导出解密密钥或明文。
  • Known-plaintext attack（已知明文攻击）：使用一定数量的明文及其对应的密文。
  • Chosen-plaintext attack（选择明文攻击）：选择明文并获得相应的密文。
  • Adaptive chosen-plaintext attack（自适应选择明文攻击）：选择明文攻击，其中明文的选择可能依赖于先前请求中收到的密文。
  • Chosen-ciphertext attack（选择密文攻击）：选择密文并获得相应的明文。
  • Adaptive chosen-ciphertext attack（自适应选择密文攻击）：选择密文攻击，其中密文的选择可能依赖于先前请求中收到的明文。
• 差分密码分析
