第一章 基本概念

图的概念

  • 图的定义：
    • 二元组 \((V(G),E(G))\) 称为图。
      • 其中 \(V(G)\) 是非空集合，称为 结点集
      • \(E(G)\) 是 \(V(G)\) 诸结点之间 边的集合
      • 常用 \(G=(V,E)\) 表示图。
    • 边：用 \(e_{k}=\left(v_{i},v_{j}\right)\) 表示。这时我们说 \(v_{i}\) 与 \(v_{j}\) 是相邻结点；\(e_{k}\) 分别与 \(v_{i}\)，\(v_{j}\) 相关联。
  • 有限图与无限图：
    • 有限图： \(V\) 和 \(E\) 都是有限集。
  • 有向图与无向图：
    • 有向图：\(E\) 中的每条边都是有方向的，称为 有向边（或弧）。
      • 如果 \(e_{k}\) 是有向边，称 \(v_{i}\) 是 \(e_{k}\) 的始点，\(v_{j}\) 是 \(e_{k}\) 的终点 ；并称 \(v_{i}\) 是 \(v_{j}\) 的 直接前趋，\(v_{j}\) 是 \(v_{i}\) 的 直接后继。
    • 无向图：\(E\) 中的每条边没有方向，称为 无向边。
      • 如果 \(e_{k}\) 是无向边，则称 \(v_{i}\)，\(v_{j}\) 是 \(e_{k}\) 的两个 端点。
    • 混合图：\(E\) 中既有方向的边，也有没有方向的边。

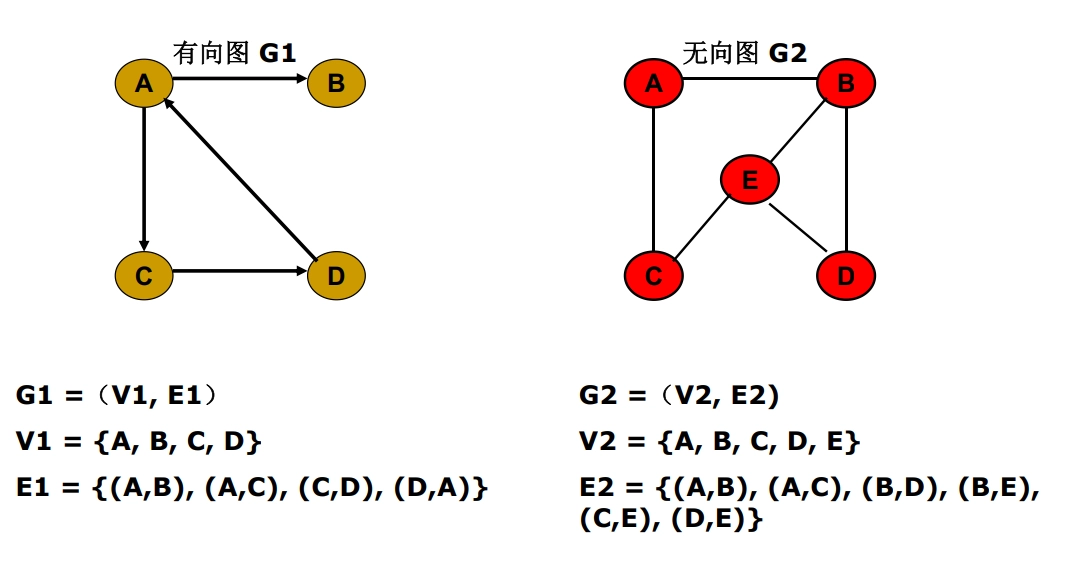

有向图与无向图

度

  • \(G=(V,E)\) 的某结点 \(v\) 所关联的边数称为该结点的度，用 \(d(v)\) 表示。如果 \(v\) 带有自环，则自环对 \(d(v)\) 的贡献为 \(2\)。
  • 有向图中由于各边都是有向边，因此每个结点 \(v\) 还有其 正度 \(\left(d^{+}(v)\right)\) 和 负度 \(\left(d^{-}(v)\right)\)。
    • \(d^{+}(v)\) 的值是以 \(v\) 为始点的边的数目
    • \(d^{-}(v)\) 是以 \(v\) 为终点的边的数目
    • 显然有 \(d^{+}(v)+d^{-}(v)=d(v)\)

图的类别

  • 简单图：不含重边（任意两结点间最多只有一条边）和自环的无向图或有向图称为简单图
  • 空图：没有任何边的简单图叫空图，用 \(N_{n}\) 表示
  • 平凡图：只含一个结点的空图称为平凡图
  • 多重图：只与一个结点相关联的边称为 自环，在同一对结点之间可以存在多条边，称之为 重边。含有重边的图叫多重图。
  • 完全图：任何两结点间都有边的简单图称为完全图，用 \(K_{n}\) 表示。
    • \(K_{n}\) 中每个结点的度都是 \(n-1\)。
    • \(K_{n}\) 的边数是 \(\frac{1}{2} n(n-1)\)
  • 完全有向图：一个简单有向图，其中每一对不同的顶点都只有一对边相连，称为完全有向图
  • k-正则图：每个结点的度都相同的图，若其度均为 \(k\)，则称为 \(k\)-正则图。完全图是 \((n-1)\)-正则图

  • 赋权图：如果图 \(G=(V,E)\) 的每条边 \(e_{k}=\left(v_{i},v_{j}\right)\) 都赋以一个实数 \(w_{k}\) 作为该边的权，则称 \(G\) 是赋权图。

    • 特别地，如果这些权都是正实数，就称 \(G\) 是 正权图。

  • 子图：给定 \(G=(V,E)\)，如果存在另一个图 \(G^{\prime}=\left(V^{\prime},E^{\prime}\right)\)，满足 \(V^{\prime} \subseteq V\)，\(E^{\prime} \subseteq E\)，则称 \(G^{\prime}\) 是 \(G\) 的一个 子图。

    • 支撑子图/生成子图：如果 \(V^{\prime}=V\)，就称 \(G^{\prime}\) 是 \(G\) 的支撑子图 或生成子图 （只能删除边，结点不变）
    • 导出子图：如果 \(V^{\prime} \subseteq V\)，且 \(E^{\prime}\) 包含了 \(G\) 在结点子集 \(V^{\prime}\) 之间的所有边，则称 \(G^{\prime}\) 是 \(G\) 的导出子图。（删除结点及其关联的边）
    • 平凡子图：如果 \(V^{\prime}=V\)，\(E^{\prime}=E\) 或者 \(E^{\prime}=\emptyset\)，则称为平凡子图。

图的性质

  • 握手定理 ：设 \(G=(V,E)\) 有 \(n\) 个结点，\(m\) 条边，则

    \[ \sum_{v \in V(G)} d(v)=2 m \]

  • \(G\) 中度为奇数的结点必为偶数个

  • 有向图 \(G\) 中正度之和等于负度之和。
  • 非空简单无向图中一定存在度相同的结点。

图的运算

  • 给定两个图 \(G_{1}=\left(V_{1},E_{1}\right)\)，\(G_{2}=\left(V_{2},E_{2}\right)\)。
    • \(G_{1}\) 和 \(G_{2}\) 的 并：\(G_{1} \cup G_{2}=(V,E)\)
      • 其中 \(V=V_{1} \cup V_{2}\)，\(E=E_{1} \cup E_{2}\)
    • \(G_{1}\) 和 \(G_{2}\) 的 交：\(G_{1} \cap G_{2}=(V,E)\)
      • 其中 \(V=V_{1} \cap V_{2}\)，\(E=E_{1} \cap E_{2}\)
    • \(G_{1}\) 和 \(G_{2}\) 的 对称差：\(G_{1} \oplus G_{2}= (V,E)\)
      • 其中 \(V=V_{1} \cup V_{2}\)，\(E=E_{1} \oplus E_{2}\)
  • 在 \(G\) 中删去一个子图 \(H\)，指删掉 \(H\) 中的各条边，记作 \(G-H\)
    • 特别地，对于简单图 \(G\)，称 \(K_{n}-G\) 为 \(G\) 的 补图，记作 \(\bar{G}\)。
  • 从 \(G\) 中删去某个结点 \(v\) 及其关联的边所得的图记作 \(G-v\)
    • \(G-v\) 是 \(G\) 的导出子图
  • 从 \(G\) 中删去某特定的边 \(e = (u, v)\) 所得的图记作 \(G-e\)
    • \(G-e\) 是 \(G\) 的支撑子图
  • 在 \(G\) 中增加某条边 \(e_{i j}\)，可记作 \(G+e_{i j}\)

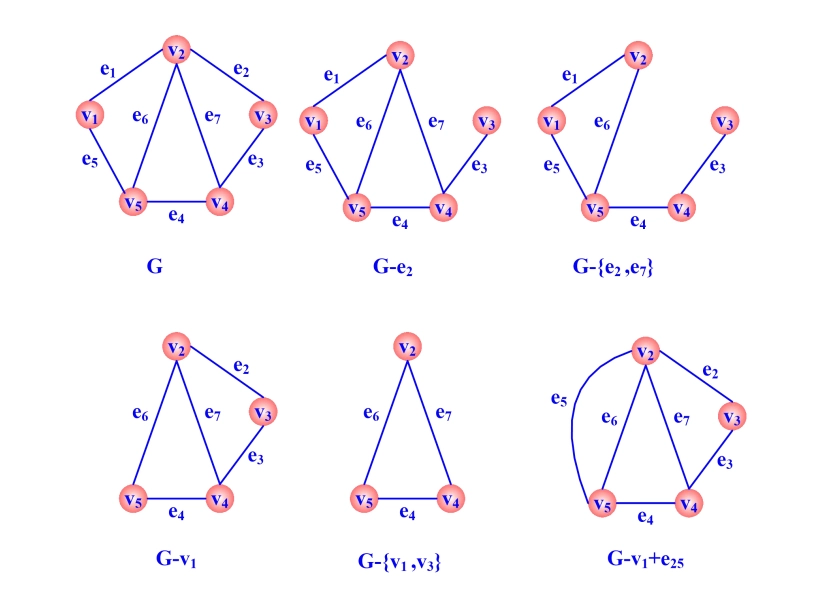

图的运算

图的邻点集

  • 邻点集：如果 \(G\) 是无向图，则 \(\Gamma(v)={u \mid (v,u) \in E}\) 称为 \(v\) 的邻点集

    • 设 \(v\) 是有向图 \(G\) 的一个结点，则

      • \[ \Gamma^{+}(v)=\{u \mid(v,u) \in E\} \]

        称为 \(v\) 的 直接后继集 或 外邻集

      • \[ \Gamma^{-}(v)=\{u \mid(u,v) \in E\} \]

        称为 \(v\) 的 直接前趋集 或 内邻集

图的同构

  • 同构图：两个图 \(G_{1}=\left(V_{1},E_{1}\right)\)，\(G_{2}=\left(V_{2},E_{2}\right)\)，如果 \(V_{1}\) 和 \(V_{2}\) 存在双射函数 \(\mathrm{f}\)，且 \((u,v) \in E_{1}\)，当且仅当 \((f(u),f(v)) \in E_{2}\) 时，并且这两条边的重数相同，称 \(G_{1}\) 和 \(G_{2}\) 同构，记作： \(\boldsymbol{G}_{\mathbf{1}} \cong \boldsymbol{G}_{\mathbf{2}}\)
  • \(G_{1} \cong G_{2}\) 的 必要条件 ：
    • \(\left|V\left(G_{1}\right)\right|=\left|V\left(G_{2}\right)\right|\)，\(\left|E\left(G_{1}\right)\right|=\left|E\left(G_{2}\right)\right|\)
    • \(G_{1}\) 和 \(G_{2}\) 结点度的非增序列相同
    • 存在同构的导出子图

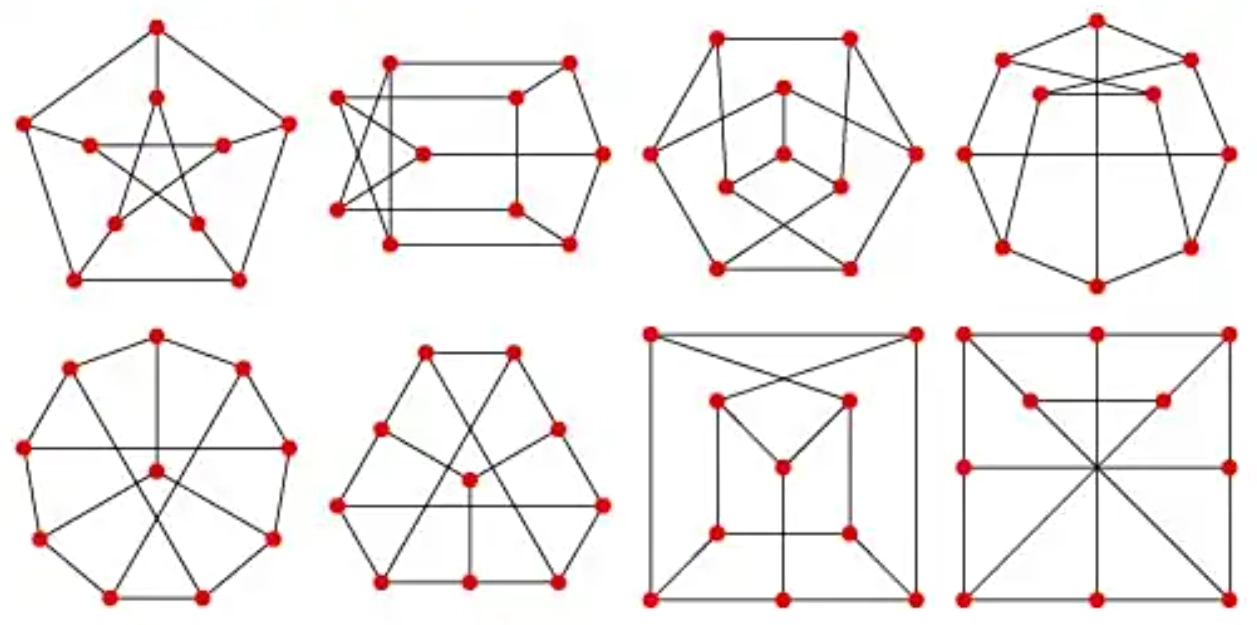

同构的彼得森图

图的代数表示

邻接矩阵

  • 邻接矩阵表示了结点之间的邻接关系。

  • 有向图的邻接矩阵 \(\boldsymbol{A}\) 是一个 \(n\) 阶方阵，其元素为

    \[ a_{i j}=\left\{\begin{aligned} 1,&\quad \left(v_{i},v_{j}\right) \in E \\ 0,&\quad otherwise \end{aligned}\right. \]

  • 邻接矩阵 \(\boldsymbol{A}\) 第 \(i\) 行非零元的数目恰是 \(v_i\) 的正度，第 \(j\) 列非零元的数目是 \(v_j\) 的负度。

  • 邻接矩阵 可以表示自环，但无法表示重边。
  • 无向图的邻接矩阵，是一个对称矩阵

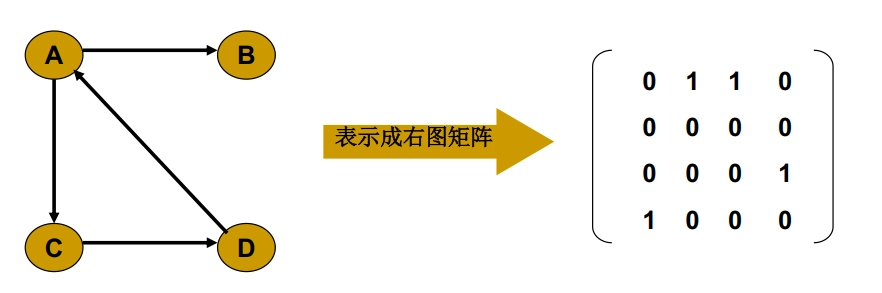

邻接矩阵

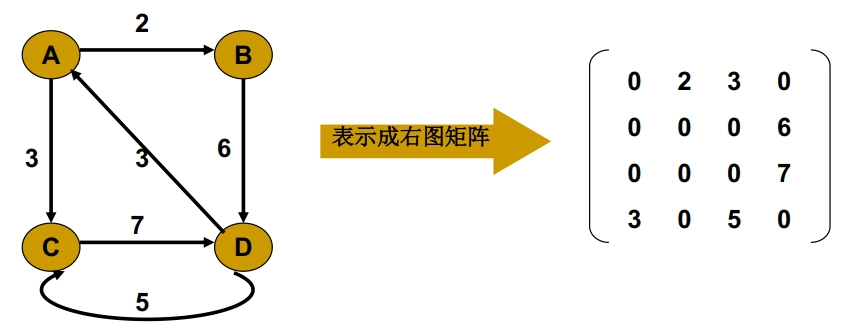

权矩阵

  • 赋权图常用权矩阵 \(\boldsymbol{A}\) 进行表示。其元素

    \[ a_{i j}= \left\{\begin{aligned} w_{i j},&\quad \left(v_{i},v_{j}\right) \in E \\ 0,&\quad otherwise \end{aligned}\right. \]

  • 权矩阵实际即为带权值的邻接矩阵

  • 权矩阵 可以表示自环，但无法表示重边。
  • 无向图的权矩阵，是一个对称矩阵

权矩阵

关联矩阵

  • 关联矩阵表示结点与边之间的关联关系。

  • 有向图 \(\boldsymbol{G}\) 的关联矩阵 \(\boldsymbol{B}\) 是 \(n \times m\) 的矩阵，当给定结点和边的编号之后，其元素

    \[ b_{i j}=\left\{\begin{aligned} 1,&\quad e_{j}=\left(v_{i},v_{k}\right) \in E \\ -1,&\quad e_{j}=\left(v_{k},v_{i}\right) \in E \\ 0, &\quad otherwise \end{aligned}\right. \]

  • 每列两个非零元：-1，1

  • 第 \(i\) 行非零元的数目恰是结点 \(v_{i}\) 的度，其中 \(1\) 元的数目是 \(d^{+}\left(v_{i}\right)\)，\(-1\) 元的数目是 \(d^{-}\left(v_{i}\right)\)。

  • 类似地，无向图也有其关联矩阵 \(\boldsymbol{B}\)，但其中不含 \(-1\) 元素。

    \[ b_{i j}=\left\{\begin{aligned} 1,&\quad e_{j}=\left(v_{i},v_{k}\right) \in E \\ 0, &\quad otherwise \end{aligned}\right. \]

  • 关联矩阵 可以表示重边，但无法表示自环。

  • 如果可以用邻接矩阵/关联矩阵表示某个图 \(G\)，则表示是 唯一 的。

邻接表

  • 邻接表是图的另一种表示方法。它是一个结点集 \(V\) 的数组，每个结点 \(v_{i}\) 都有一个链表，链表中存储与 \(v_{i}\) 相邻的结点。
    • 对于有向图，链表中存储的是 \(v_{i}\) 的直接后继集（外邻集）；
    • 对于无向图，链表中存储的是 \(v_{i}\) 的邻点集。
  • 表结点的结构：
    • 邻接点的编号
    • 边权值（如果是赋权图）
    • 指向下一个邻接点的指针
  • 特点：
    • 便于增加和删除边
    • 可以表示重边和自环
    • 可以唯一表示任意一个图
    • 所需存储空间较小

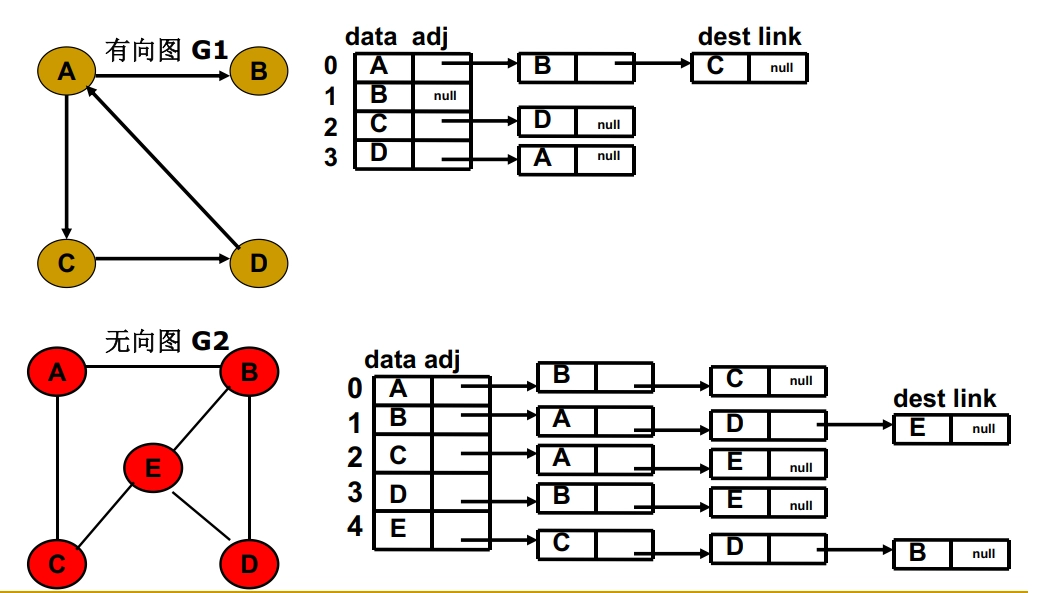

邻接表
