第三章 信道与信道容量

• Back to Course Home

3.1 信道的数学模型

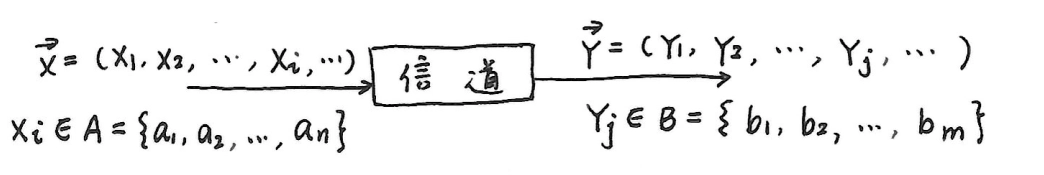

基本数学模型

•
• \(\vec{X_{}}=(X_1, X_2, \cdots, X_i, \cdots)\)，\(X_i \in A = \{a_1, a_2, \cdots, a_n\}\) 为输入；
• \(\vec{Y_{}}=(Y_1, Y_2, \cdots, Y_j, \cdots)\)，\(Y_j \in B = \{b_1, b_2, \cdots, b_m\}\) 为输出。
• 用条件概率（转移概率）\(p(\vec{Y_{}}|\vec{X_{}})\) 来描述输入、输出之间的依赖关系。

无干扰信道（无噪声）

• \(\vec{Y_{}} = f(\vec{X_{}})\)，已知 \(\vec{X_{}}\) 就能确知 \(\vec{Y_{}}\)

  \[ p(\vec{Y_{}}|\vec{X_{}}) = \begin{cases} 1, &\vec{Y_{}} = f(\vec{X_{}}) \\ 0, &\vec{Y_{}} \neq f(\vec{X_{}}) \end{cases} \]

• 例子：

  • 当输入 \(a_1\) 对应输出 \(b_1\)，输入 \(a_2\) 对应输出 \(b_2\) 时，转移概率矩阵 \(P = \begin{bmatrix} 1 & 0 \\ 0 & 1 \end{bmatrix}\)
  •

有干扰无记忆信道

• 无记忆：

  \[ p(\vec{Y_{}}|\vec{X_{}}) = p(y_1|x_1)p(y_2|x_2)\cdots p(y_l|x_l) \]

• 只需分析单个符号的转移概率 \(p(y_j|x_i)\)

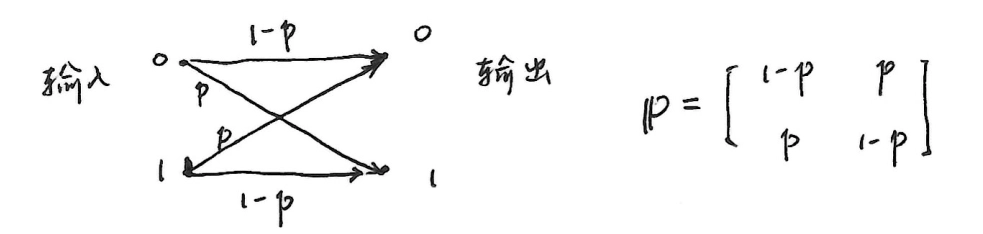

二进制离散对称信道（Binary Symmetric Channel，BSC）

• 输入 \(X \in A = \{0, 1\}\)
• 输出 \(Y \in B = \{0, 1\}\)

• BSC 的核心特征是错误概率对称，即：

  \[ \begin{cases} p(Y = 0|X = 1) = p(Y = 1|X = 0) = p \\ p(Y = 1|X = 1) = p(Y = 0|X = 0) = 1 - p \end{cases} \]

• 其中 \(p\) 为错误概率，其转移关系和转移概率矩阵如下：

•

离散无记忆信道（Discrete Memoryless Channel，DMC）

• 输入 \(X \in \{a_1, a_2, \cdots, a_n\}\)
• 输出 \(Y \in \{b_1, b_2, \cdots, b_m\}\)

• 转移概率矩阵\(P = [p(b_j|a_i)] = [p_{ij}]_{n \times m} = \begin{bmatrix} p_{11} & p_{12} & \cdots & p_{1m} \\ \vdots & & & \\ p_{n1} & p_{n2} & \cdots & p_{nm} \end{bmatrix}_{n \times m}\)

• 并且满足 \(\sum_{j = 1}^{m} p(b_j|a_i) = 1\)，\(i = 1, 2, \cdots, n\)

•
• 二进制离散对称信道（BSC）是离散无记忆信道（DMC）的特例

离散输入、连续输出信道

• 输入 \(X \in \{a_1, a_2, \cdots, a_n\}\)
• 输出 \(Y \in \{-\infty, +\infty\}\)
• 信道模型为 \(Y = X + G\)，其中 \(G \in \{-\infty, +\infty\}\)，\(p_G(n) \sim N(0, \sigma^2)\)
• 条件概率密度 \(p_Y(y|a_i) \sim N(a_i, \sigma^2)=\frac{1}{\sqrt{2 \pi \sigma^2}}e^{-\frac{(y - a_i)^2}{2\sigma^2}}\)

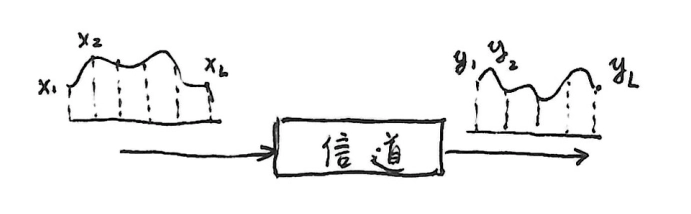

• 图例：

波形信道

• 当 \(t_B\)、\(f_m\) 受限，\(L = 2t_Bf_m\) 时
• 输入 \(\vec{X_{}} = (X_1, X_2, \cdots, X_L)\)
• 输出 \(\vec{Y_{}} = (Y_1, Y_2, \cdots, Y_L)\)
•

• 时间离散，取值连续的多维连续信道，信道转移概率密度函数为：

  \[ p_Y(\vec{y_{}}|\vec{x_{}}) = p_y (y_1,y_2,\cdots,y_L | x_1,x_2,\cdots,x_L) \]

• 连续无记忆信道：

  \[ p_Y(\vec{y_{}}|\vec{x_{}}) = p_y(y_1 | x_1)p_y(y_2 | x_2)\cdots p_y(y_L | x_L) = \prod_{l = 1}^{L} p_Y (y_l| x_l) \]

因此无记忆时重点讨论单符号信道！

• 信道模型为 \(y(t)=x(t)+n(t)\)
• 其中 \(n(t)\) 为加性噪声，与信号 \(x(t)\) 相互独立
•

• 根据概率关系有：

  \[ p_{X,Y}(x,y)=p_{X,n}(x,n)=p_X(x)p_n(n) \]
  \[ p_Y(y|x)=\frac{p_{X,Y}(x,y)}{p_X(x)}=\frac{p_{X,n}(x,n)}{p_X(x)} = p_n(n) \]

• 进一步考虑条件熵：

  \[ \begin{align *} H_c(Y|X)&=-\iint_{R}p_{X,Y}(x,y)\log p_Y(y|x)dxdy\\ &=-\int_{R}p_X(x)dx\int_{R}p_Y(y|x)\log p_Y(y|x)dy\\ &=-\int_{R}p_n(n)\log p_n(n)dn\\ &=H_c(n) \end{align*} \]

  条件熵 \(H_c(Y|X)\) 称为 噪声熵

• 在加性多维连续信道中

  • \[ \vec{y_{}}=\vec{x_{}}+\vec{n_{}} \]

  • 同理有 \(p_{\vec{Y_{}}}(\vec{y_{}}|\vec{x_{}}) = p_n(\vec{n_{}})\)，\(H_c(\vec{y_{}}|\vec{x_{}}) = H_c(\vec{n_{}})\)

有干扰有记忆信道

略

信道容量的定义

• 定义信道的 信息传输率 \(R\) 为信道中平均每个符号所传输的信息量：

  \[ \begin{align *} R=I(X;Y)&=H(X)-H(X|Y)\quad \text{bit}/\text{信道符号}\\ &=H(Y)-H(Y|X) \end{align*} \]

• 设 \(T\) 为信道中符号的平均传输时间，定义 信息传输速率：

  \[ R_t = \frac{R}{T}=\frac{I(X;Y)}{T}\quad \text{bit}/\text{秒} \]

  • \(I(X;Y)\) 是输入符号分布概率 \(p(a_i)\) 和信道转移概率 \(p(b_j|a_i)\) 的函数，即

    \[ I(X;Y)=f(p(a_i),p(b_j|a_i)) \]

• 对于某特定信道，\(p(b_j|a_i)\) 确定，则 \(I(X;Y)\) 是关于 \(p(a_i)\) 的凹函数（\(\cap\) 型上凸函数），也即可以找到某种概率分布 \(p(a_i)\)，使 \(I(X;Y)\) 达到最大，该最大值为 信道容量：

  \[ C = \max_{p(a_i)} I(X;Y)\quad \text{bit}/\text{符号} \]

  • 若符号传送时间周期为 \(T\) 秒，则 单位时间信道容量 为：

    \[ C_t = C/T\quad \text{bit}/\text{秒} \]

• 对于固定信道参数信道，信道容量是个定值。实际传输时能否提供最大传输能力，取决于输入端的概率分布，定义 信道绝对冗余度和相对冗余度：

  \[ \begin{aligned} 信道绝对冗余度 &=C - I(X;Y) \\ 信道相对冗余度 &=1-\frac{I(X;Y)}{C} \end{aligned} \]

3.2 离散单个符号信道及其容量

无干扰离散信道

• 信道输入 \(X \in A=\{a_1,a_2,\cdots,a_n\}\)
• 输出 \(Y \in B = \{b_1,b_2,\cdots,b_m\}\)

无噪无损信道：n = m，X、Y 一一对应

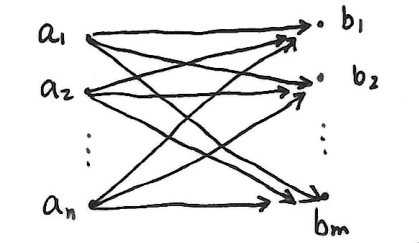

• 输入输出关系：

• 转移概率矩阵\(P = \{p(y_j|x_i)\} = \begin{bmatrix} 1 & 0 & \cdots \\ 0 & 1 & \cdots \\ \vdots & \vdots & \ddots & \end{bmatrix}\)，$ p(x_i|y_j) \in {0, 1}$。

• 噪声熵与疑义度：

  \[ H(Y|X)=H(X|Y)=0 \]

• 互信息：

  \[ I(X;Y)=I(Y;X)=H(X)=H(Y) \]

  当输入符号等概率分布时，\(I(X;Y)\) 最大。

• 信道容量:

  \[ C = \max_{p(a_i)} I(X;Y)=\max_{p(a_i)} H(X)=\log n \]

无噪有损信道：n > m，多个 X 对应一个 Y

• 输入输出关系：
• 多个输入对应一个输出，即 \(n > m\)

• 噪声熵:

  \[ H(Y|X)=\sum_{i,j}p(a_i,b_j)\log p(b_j|a_i)=0 \]

• 疑义度:

  \[ H(X|Y)=\sum_{i,j}p(a_i,b_j)\log p(a_i|b_j)\neq0 \]

• 互信息:

  \[ I(X;Y)=H(X)-H(X|Y)=H(Y)-H(Y|X)=H(Y)\neq0 \]

  其中 \(H(Y|X) = 0\)，\(H(X|Y)\neq0\) 由此可得 \(H(X)=H(Y)+H(X|Y)\)，所以 \(H(X)\geq H(Y)\) 。

• 信道容量：

  \[ C = \max_{p(a_i)} I(X;Y)=\max_{p(a_i)} H(Y) \overset{?}{=} \log m \]

有噪无损信道：n < m，一个 X 对应多个 Y

• 输入输出关系：
• 信道噪声使一个输入对应多个输出，\(n < m\)

• 噪声熵：

  \[ H(Y|X)=\sum_{i,j}p(a_i,b_j)\log p(b_j|a_i)\neq0 \]

• 疑义度：

  \[ H(X|Y)=\sum_{i,j}p(a_i,b_j)\log p(a_i|b_j)=0 \]

• 互信息：

  \[ I(X;Y)=H(X)-H(X|Y)=H(Y)-H(Y|X)=H(X)\neq0 \]

  其中 \(H(X|Y) = 0\)，\(H(Y|X)\neq0\) 由此可得 \(H(Y)=H(X)+H(Y|X)\)，所以 \(H(Y)\geq H(X)\) 。

• 信道容量：

  \[ C = \max_{p(a_i)} I(X;Y)=\max_{p(a_i)} H(X) = \log n \]

对称离散无记忆信道

• 以下是两个转移概率矩阵示例：

  \[ \begin{bmatrix} \frac{1}{3} & \frac{1}{3} & \frac{1}{6} & \frac{1}{6} \\ \frac{1}{6} & \frac{1}{6} & \frac{1}{3} & \frac{1}{3} \end{bmatrix}_{2\times4} \quad \begin{bmatrix} \frac{1}{2} & \frac{1}{3} & \frac{1}{6} \\ \frac{1}{6} & \frac{1}{2} & \frac{1}{3} \\ \frac{1}{3} & \frac{1}{6} & \frac{1}{2} \end{bmatrix}_{3\times3} \]

• 对称特性判断：

  • 若每一行包含相同元素，称为输入对称
  • 若每一列包含相同元素，称为输出对称
  • 当行列都对称时，为 对称 DMC（离散无记忆信道）。

• 相关信息论公式：

  • 互信息:

    \[ I(X;Y)=H(X)-H(X|Y)=H(Y)-H(Y|X) \]

  • 条件熵:

    \[ \begin{align *} H(Y|X)&=-\sum_{i,j} p(a_i, b_j)\log p(b_j|a_i)\\ &=-\sum_{i,j} p(a_i) p(b_j|a_i)\log p(b_j|a_i)\\ &=-\sum_{i} p(a_i) \sum_{j} p(b_j|a_i)\log p(b_j|a_i)\\ &=\sum_{i} p(a_i) H(Y|a_i) (输入对称)\\ &= H(Y|a_i),i = 1, 2, \cdots, n \end{align*} \]

  • 信道容量:

    \[ C = \max_{p(a_i)} I(X;Y)=\max_{p(a_i)} H(Y)-H(Y|X)=\max_{p(a_i)} H(Y)-H(Y|a_i) \]

• 当 输入符号等概率分布，即 \(p(a_i)=\frac{1}{n}\) 时，设 \(m\) 为输出符号数目，则有：

  • \(p(b_j)=\sum_{i} p(a_i)p(b_j|a_i)=\frac{1}{n}\sum_{i} p(b_j|a_i)=\frac{1}{n}\cdot \frac{n}{m}=\frac{1}{m}\)
  • \(H(Y)=-\sum_{j} p(b_j)\log p(b_j)=\sum_{j} \frac{1}{m}\log m=m\frac{1}{m}\log m=\log m\)

  • 信道容量

    \[ C = \log m - H(Y|a_i) \]

  • 其中 \(m\) 为输出符号 \(Y\) 数目，\(i = 1, \cdots, n\)

  • 例题：

• 一般离散无记忆模 k 加性噪声信道

  • 信道模型: \(Y = X\oplus Z\bmod k\)，其中 \(X,Y,Z\in\{0,1,\cdots,k - 1\}\)
  • 图例:

  • 加性噪声，有 \(p(y|x)=p(z)\)

    • 条件熵:

      \[ \begin{align *} H(Y|X)&=-\sum_{x,y}p(x)p(y|x)\log p(y|x)\\ &=-\sum_{x,z}p(x)p(z)\log p(z)\\ &=-\sum_{x}p(x)\sum_{z}p(z)\log p(z)\\ &=H(Z) \end{align*} \]

    • 信道容量:

      \[ \begin{align *} C&=\max_{p(x)}H(Y)-H(Y|X)\\ &=\max_{p(x)}H(Y)-H(Z)\\ &=\log k - H(Z) \quad (\text{对称性}) \end{align*} \]

  • 例题：

准对称离散无记忆信道

• 以下是两个转移概率矩阵示例：

\[ P_1=\begin{bmatrix}\frac{1}{3}&\frac{1}{3}&\frac{1}{6}&\frac{1}{6}\\\frac{1}{6}&\frac{1}{3}&\frac{1}{6}&\frac{1}{3}\end{bmatrix}_{2\times 4} \quad P_2=\begin{bmatrix}0.7&0.1&0.2\\0.2&0.1&0.7\end{bmatrix}_{2\times 3} \]

• 信道特性：

  • 矩阵中 各行元素相同，但各列元素不同，这种信道称为 准对称 DMC（离散无记忆信道）。

• 相关信息论公式：

  • 因为各行元素相同，所以 \(H(Y|X)=H(Y|a_i)\) ，其中 \(i = 1,2,\cdots,n\)
    • 这表明在给定不同输入符号 \(a_i\) 时，输出的条件熵是相同的

  • 由于各列元素不同，信道的输入和输出分布概率可以不同，并且 \(H(Y)\leq\log m\) （\(m\) 为输出符号的数目）

  • 信道容量：

    \[ \begin{align *} C &= \max_{p(x)}[H(Y)-H(Y|X)] \\ &\leq\log m - H(Y|a_i)\\ &=\log m+\sum_{j = 1}^{m}p_{ij}\log p_{ij} \end{align*} \]

    其中 \(i = 1,2,\cdots,n\) ，\(p_{ij}\) 是转移概率矩阵中的元素

    • 这给出了准对称离散无记忆信道容量的一个 上限估计
    • 求解：矩阵分解法、极值求导法
      • 例题：

矩阵分解法

• 转移矩阵分解：

  • 将 准对称 转移概率矩阵 按概率列 分成若干个互不相交的 对称的子集。例如：

    • \[ P_1 = \begin{bmatrix}\frac{1}{3}&\frac{1}{3}&\frac{1}{6}&\frac{1}{6}\\\frac{1}{6}&\frac{1}{3}&\frac{1}{6}&\frac{1}{3}\end{bmatrix} \]

      可分解成 \(\begin{bmatrix}\frac{1}{3}&\frac{1}{6}\\\frac{1}{6}&\frac{1}{3}\end{bmatrix}\)，\(\begin{bmatrix}\frac{1}{3}\\\frac{1}{3}\end{bmatrix}\)，\(\begin{bmatrix}\frac{1}{6}\\\frac{1}{6}\end{bmatrix}\)

    • \[ P_2 = \begin{bmatrix}0.7&0.1&0.2\\0.2&0.1&0.7\end{bmatrix} \]

      可分解成 \(\begin{bmatrix}0.7&0.2\\0.2&0.7\end{bmatrix}\) ，\(\begin{bmatrix}0.1\\0.1\end{bmatrix}\) 。

• 信道容量：

  • 可以证明，当 输入等概率分布 时，可达到信道容量。

    \[ C=\log n - H(P_1',P_2',\cdots,P_m')-\sum_{k = 1}^{r}N_k\log M_k \]

  • 其中：

    • \(n\) 为输入符号个数。
    • \(P_1',P_2',\cdots,P_m'\) 是原转移概率矩阵 \(P\) 中一行的元素。
    • \(N_k\) 是第 \(k\) 个子矩阵中行元素之和。
    • \(M_k\) 是第 \(k\) 个子矩阵中列元素之和。
    • \(r\) 是子矩阵个数。

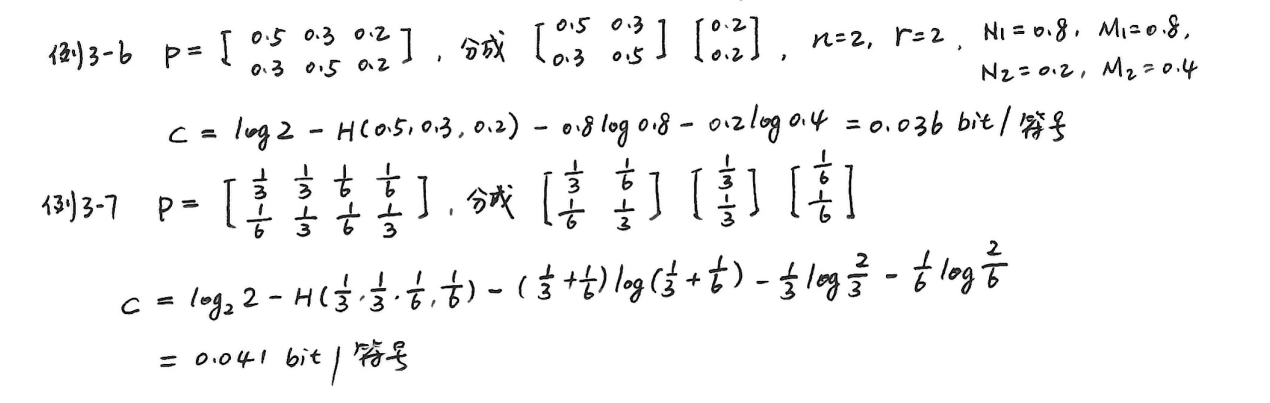

• 例题：

一般离散无记忆信道

• 转移概率 \(p(y|x)\) 固定

• 信道容量：

  \[ C = \max_{p(x)}I(X;Y)=\max_{p(x)}I(p(x),p(y|x)) \]

  即求互信息 \(I(X;Y)\) 关于输入概率分布 \(p(x)\) 的极大值。

• 互信息：

  \[ \begin{align *} I(X;Y)&=\sum_{i}p(a_i)I(a_i;Y)\\ &=\sum_{i}p(a_i)\sum_{j}p(b_j|a_i)\log\frac{p(a_i|b_j)}{p(a_i)} \end{align*} \]

• 为使 \(I(X;Y)\) 达到最大，输入符号概率集 \(\{p(a_i)\}\) 必须满足的 充分和必要条件 是：

  • 对于所有 \(p(a_i)>0\) 的符号 \(a_i\) ，有 \(I(a_i;Y)=C\)
  • 对于所有 \(p(a_i)=0\) 的符号 \(a_i\) ，有 \(I(a_i;Y)\leq C\)
  • 这意味着除概率为 0 的符号 \(a_i\) 外，每个符号 \(a_i\) 对 \(Y\) 提供相同的互信息
• 注意：最佳输入分布不唯一！

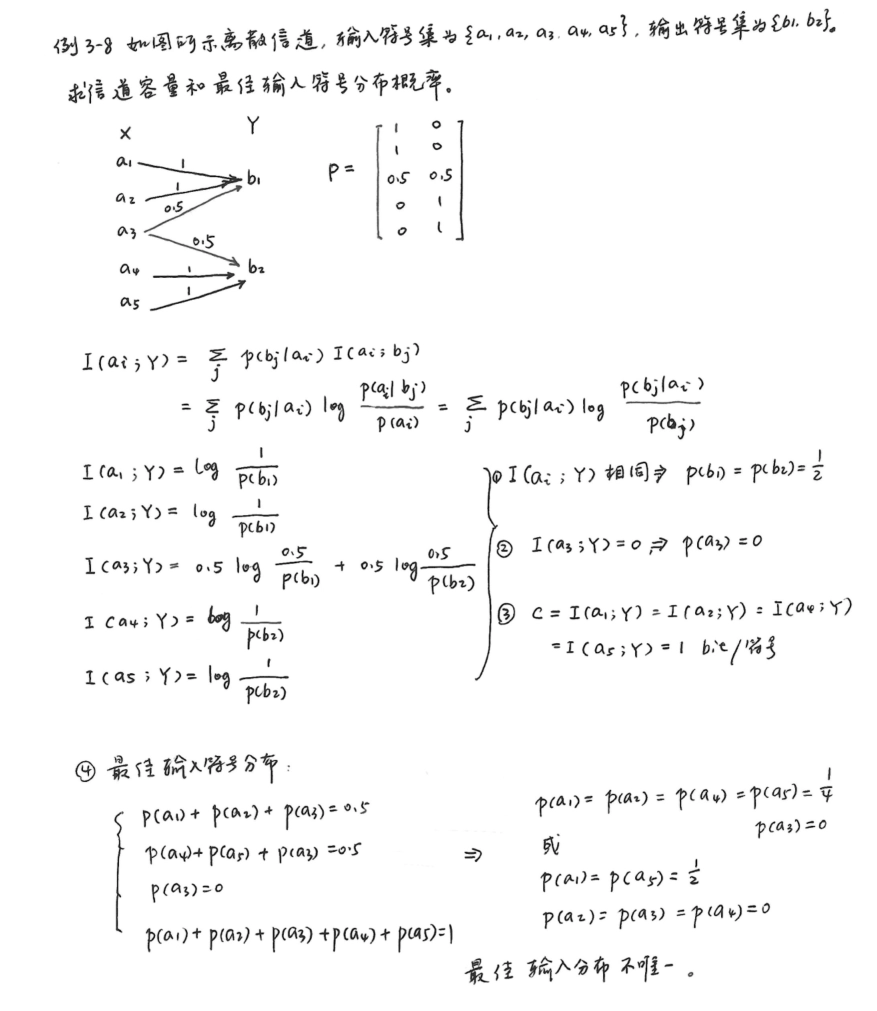

• 例题：

3.3 离散序列信道及其容量

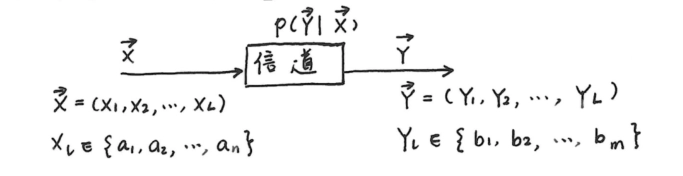

信道模型与符号定义

•
• 输入矢量为 \(\vec{X_{}}=(X_1,X_2,\cdots,X_L)\)，其中 \(X_l\in\{a_1,a_2,\cdots,a_n\}\)
• 输出矢量为 \(\vec{Y_{}}=(Y_1,Y_2,\cdots,Y_L)\)，其中 \(Y_l\in\{b_1,b_2,\cdots,b_m\}\)
• 条件概率表示为 \(p(\vec{Y_{}}|\vec{X_{}})\) ，即给定输入 \(\vec{X_{}}\) 时输出 \(\vec{Y_{}}\) 的概率。

无记忆离散序列信道

• 对于无记忆离散序列信道：

  \[ p(\vec{Y_{}}|\vec{X_{}}) = p(Y_1,\cdots,Y_L|X_1,\cdots,X_L)=\prod_{l = 1}^{L}p(Y_l|X_l) \]

  • 若信道是平稳的：

    \[ p(\vec{Y_{}}|\vec{X_{}})=(p(y|x))^{L}=p^{L}(y|x) \]

• 互信息与信道容量:

  \[ \begin{align *} I(\vec{X_{}};\vec{Y_{}})&=H(\vec{X_{}}) - H(\vec{X_{}}|\vec{Y_{}})=\sum p(\vec{X_{}},\vec{Y_{}})\log\frac{p(\vec{X_{}}|\vec{Y_{}})}{p(\vec{X_{}})}\\ &=H(\vec{Y_{}}) - H(\vec{Y_{}}|\vec{X_{}})=\sum p(\vec{X_{}},\vec{Y_{}})\log\frac{p(\vec{Y_{}}|\vec{X_{}})}{p(\vec{Y_{}})} \end{align*} \]

  • 信道无记忆时：

    \[ I(\vec{X_{}};\vec{Y_{}})\leq\sum_{l = 1}^{L}I(X_l;Y_l) \]
    • 证明： 由定义有：\(I(\vec{X_{}};\vec{Y_{}})=H(\vec{Y_{}})-H(\vec{Y_{}}|\vec{X_{}})\) 和 \(I(X_l;Y_l)=H(Y_l)-H(Y_l|X_l)\)，利用 \(H(X)\) 的链式法则有： ①\(H(\vec{Y_{}})=H(Y_1,Y_2,\cdots,Y_L)=H(Y_1)+H(Y_2|Y_1)+\cdots+H(Y_L|Y_1,Y_2,\cdots,Y_{L - 1})\leq \sum_{l = 1}^{L}H(Y_l)\) ②\(H(\vec{Y_{}}|\vec{X_{}})=H(Y_1|\vec{X_{}})+H(Y_2|Y_1,\vec{X_{}})+\cdots+H(Y_L|Y_1,Y_2,\cdots,Y_{L - 1},\vec{X_{}})=\sum_{l = 1}^{L}H(Y_l|X_l)\)（无记忆信道下，给定 \(X_l\) 后，其他时刻的输入输出对确定 \(Y_l\) 的不确定性没有额外帮助） 所以有：\(I(\vec{X_{}};\vec{Y_{}})=H(\vec{Y_{}})-H(\vec{Y_{}}|\vec{X_{}})\leq \sum_{l = 1}^{L}H(Y_l)-\sum_{l = 1}^{L}H(Y_l|X_l)=\sum_{l = 1}^{L}I(X_l;Y_l)\)。

  • 输入矢量 \(\vec{X_{}}\) 中各分量相互独立时：

    \[ I(\vec{X_{}};\vec{Y_{}})\geq\sum_{l = 1}^{L}I(X_l;Y_l) \]
    • 证明： 由定义有：\(I(\vec{X_{}};\vec{Y_{}})=H(\vec{X_{}}) - H(\vec{X_{}}|\vec{Y_{}})\) 和 \(I(X_l;Y_l)=H(X_l)-H(X_l|Y_l)\)，利用 \(H(X)\) 的链式法则有： ①\(H(\vec{X_{}})=H(X_1,X_2,\cdots,X_L)=H(X_1)+H(X_2|X_1)+\cdots+H(X_L|X_1,X_2,\cdots,X_{L - 1})=\sum_{l = 1}^{L}H(X_l)\)（由于各分量相互独立） ②\(H(\vec{X_{}}|\vec{Y_{}})=H(X_1|\vec{Y_{}})+H(X_2|X_1,\vec{Y_{}})+\cdots+H(X_L|X_1,X_2,\cdots,X_{L - 1},\vec{Y_{}})=\sum_{l = 1}^{L}H(X_l|\vec{Y_{}})\leq \sum_{l = 1}^{L}H(X_l|Y_l)\)（已知更多信息 \(\vec{Y_{}}\) 时，\(X_l\) 的不确定性不会比仅知道 \(Y_l\) 时更大） 所以有：\(I(\vec{X_{}};\vec{Y_{}})=H(\vec{X_{}})-H(\vec{X_{}}|\vec{Y_{}})\geq \sum_{l = 1}^{L}H(X_l)-\sum_{l = 1}^{L}H(X_l|\vec{Y_{}})=\sum_{l = 1}^{L}I(X_l;Y_l)\)。

  • 当输入矢量 \(\vec{X_{}}\) 独立且信道无记忆时，上述两个性质统一取等号，此时 信道容量：

    \[ \begin{align *} C_L&=\max_{p(x)}I(\vec{X_{}};\vec{Y_{}})=\max_{p(x)}\sum_{l = 1}^{L}I(X_l;Y_l)\\ &=\sum_{l = 1}^{L}\max_{p(x)}I(X_l;Y_l)=\sum_{l = 1}^{L}C_l \end{align*} \]
    • 当信道平稳时 \(C_L = LC_1\)
    • 一般情况下，\(I(\vec{X_{}};\vec{Y_{}})\leq LC_1\) ，其中 \(C_1\) 是单个时刻的信道容量
    • 输入矢量独立且信道无记忆时，相当于对单个信道进行 \(L\) 次扩展的信道，也相当于 \(L\) 个独立的信道并联在一起。

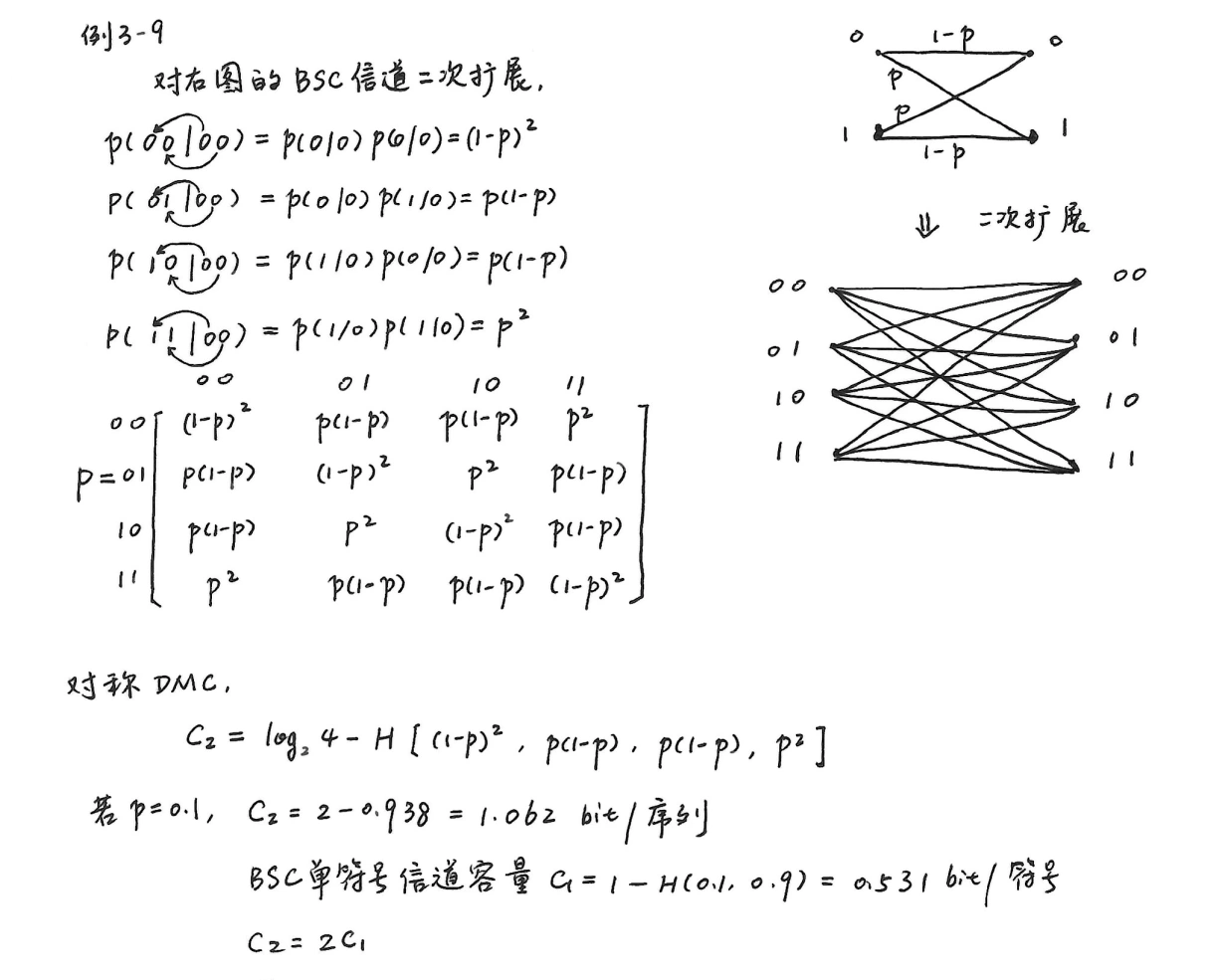

    • 示例：

独立并联信道

• 图例:

• 每个信道输出 \(Y_l\) 只与本信道的输入 \(X_l\) 有关，即：

  \[ p(Y_1,Y_2,\cdots,Y_L|X_1,X_2,\cdots,X_L) = p(Y_1|X_1)p(Y_2|X_2)\cdots p(Y_L|X_L) \]

  信道无记忆, 并且有

  \[ I(\vec{X_{}};\vec{Y_{}})\leq\sum_{l = 1}^{L}I(X_l;Y_l) \]

• 并联信道容量

  \[ C_{12\cdots L}=\max I(\vec{X_{}};\vec{Y_{}})\leq\sum_{l = 1}^{L}C_l \]

• 当输入符号 \(X_l\) 相互独立，且 \(p(X_1,X_2,\cdots,X_L)\) 达到最佳分布时，容量最大，此时：

  \[ C_{12\cdots L}=\sum_{l = 1}^{L}C_l \]

有记忆离散序列信道

有记忆的离散序列信道复杂得多，不作介绍。

3.4 连续信道及其容量

连续单符号加性信道

加性高斯信道

• 信道模型：
  •
  • $ y = x + n $
  • $ n $：加性噪声
  • $P_n(n) \sim N(0, \sigma^2) = \frac{1}{\sqrt{2 \pi \sigma^{2}}} e^{-\frac{n2}{2 \sigma^2}} $。

• 微分熵：

  \[ H_c(n) = -\int_{-\infty}^{+\infty} P_n(n) \log P_n(n) dn = \frac{1}{2} \log(2\pi e \sigma^2) \]

• 互信息：

  \[ \begin{align *} I(X;Y) &= H_c(X) - H_c(X|Y) \\ &= H_c(Y) - H_c(Y|X) \\ \end{align*} \]

• 信道容量：

  \[ \begin{align *} C = \max_{p(x)} I(X;Y) &= \max_{p(x)} [H_c(Y) - H_c(Y|X)] \\ &= \max_{p(x)} H_c(Y) - \frac{1}{2} \log(2\pi e \sigma^2) \end{align*} \]

  其中 $ H_c(Y|X) $ 是噪声熵，由于 \(x\) 与 \(n\) 相独立，所以 \(p(y|x) = p(x+n|x) = p(n)\)，所以 $ H_c(Y|X) = H_n(n) = \frac{1}{2} \log(2\pi e \sigma^2) $。

• 求 $ H_c(Y) $ 最大值：

  \[ \begin{align *} &y = x + n , y \in (-\infty, +\infty) ,y 是功率受限信号\\ &\Rightarrow Y 正态分布时熵最大\\ &\Rightarrow Y 正态分布时信道容量最大\\ \end{align*} \]

• \(y\) 的功率 \(P\)（其中 \(S\) 是输入信号 \(x\) 的平均功率，\(\sigma^2\) 是噪声功率）

  \[ P = S + \sigma^2 \]
  • 若 \(P_Y(y) \sim N(0, P)\)，\(P_n(n)\sim N(0, \sigma^2)\)，\(x = y - n\)，则 \(P_X(x) \sim N(0, S)\)。

  • 当输入 $ X $ 是均值为 0，方差为 $ S $ 的高斯分布时，信息传输率 达最大，等于 信道容量：

    \[ \begin{align *} C &= \frac{1}{2} \log(2\pi e P) - \frac{1}{2} \log(2\pi e \sigma^2) \\ &= \frac{1}{2} \log \frac{P}{\sigma^2} \\ &= \frac{1}{2} \log \left(1 + \frac{S}{\sigma^2}\right)\\ &= \frac{1}{2} \log(1 + SNR) \quad bit/符号 \end{align*} \]

    其中 \(SNR=\frac{S}{\sigma^2}\)，\(SNR_{dB} = 10\log_{10}SNR\)。

加性非高斯信道

• 对于加性、均值为 0、平均功率为 $ \sigma^2 $ 的非高斯信道：

  \[ C = \max (H_c(Y) - H_c(n)) \]

• 高斯分布时：

  \[ H_c(Y)_{max} = \frac{1}{2} \log(2\pi e P) \]
  \[ H_c(n)_{max} = \frac{1}{2} \log(2\pi e \sigma^2) \]

• 满足：

  \[ \frac{1}{2} \log(2\pi e P) - \frac{1}{2} \log(2\pi e \sigma^2) \leq C \leq \frac{1}{2} \log(2\pi e P) - H_c(n) \]

多维无记忆加性连续信道

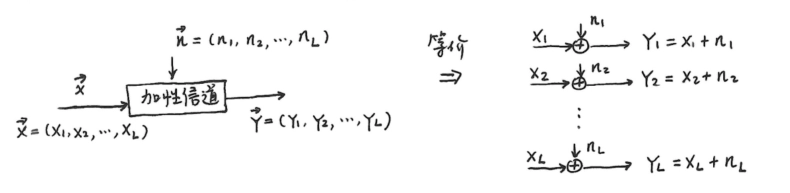

• 信道模型：

  •
    • 输入 \(X\) 的总功率 \(P = \sum_{l = 1}^{L}P_l\)，\(P_l\) 是第 \(l\) 个输入信号的功率
    • \(\sigma_l^2\) 是第 \(l\) 个噪声的功率

  • 信道无记忆

    \[ p(\vec{y_{}}|\vec{x_{}}) = \prod_{l = 1}^{L} p(y_l|x_l) \]

  • 加性噪声各时刻独立

    \[ p_n(\vec{n_{}}) = p_y(\vec{y_{}}|\vec{x_{}}) = \prod_{l = 1}^{L} p_n(n_l) \quad n_l \sim N(0, \sigma_l^2) \]

• 互信息：

  \[ I(\vec{X_{}}; \vec{Y_{}}) \leq \sum_{l = 1}^{L} I(X_l; Y_l) \leq \sum_{l = 1}^{L} \frac{1}{2} \log(1 + \frac{P_l}{\sigma_l^2}) \]

• 信道容量：

  \[ C = \max_{p(x)} I(\vec{X_{}}; \vec{Y_{}}) = \sum_{l = 1}^{L} \frac{1}{2} \log(1 + \frac{P_l}{\sigma_l^2}) \quad \text{bit}/L \text{ 序列} \]

  当且仅当输入随机变量 \(\vec{X_{}}\) 中各分量统计独立，且均值为 0，方差为 \(P_l\) 的高斯分布时，才能达到此容量。

• \(L\) 个高斯噪声每个单元时刻噪声功率相等，\(\sigma_l^2 = \sigma^2\)，\(l \in \{1,2,\cdots,L\}\)，有

  \[ C = \frac{L}{2} \log(1 + \frac{S}{\sigma^2}) \quad, \quad S = \frac{P}{L} \]

  \(\vec{X_{}}\) 的各分量满足 \(N(0,S)\) 分布时，达到信道容量。

• \(L\) 个高斯噪声均值为 0，方差不同且为 \(\sigma_l^2\) 时，若输入信号的总平均功率受限，即

  \[ E\left[\sum_{l = 1}^{L} x_l^2\right] = \sum_{l = 1}^{L} E[x_l^2] = \sum_{l = 1}^{L} P_l = P \]
  •

  • 怎样合理分配各单元时刻的信号平均功率，才能使信道传输率最大？ 用拉格朗日乘数法，作辅助函数

    \[ f(P_1, P_2, \cdots, P_L) = \sum_{l = 1}^{L} \frac{1}{2} \log(1 + \frac{P_l}{\sigma_l^2}) + \lambda (\sum_{l = 1}^{L} P_l - P) \]

    对第一项求最大，第二项为约束条件 令 \(\frac{\partial f( )}{\partial P_l} = 0\)，\(l = 1,2,\cdots,L\) 得

    \[ \begin{align *} \frac{1}{2} \frac{1}{P_l + \sigma_l^2} + \lambda = 0 \quad, \quad l = 1,2,\cdots,L\\ \Rightarrow P_l + \sigma_l^2 = -\frac{1}{2\lambda} \quad, \quad l = 1,2,\cdots,L \end{align*} \]

    令各时刻信道输出总功率（信号功率 \(P_l\) + 噪声功率 \(\sigma_l^2\)）相等，设为 \(V\)

    \[ V = \frac{P + \sum_{l = 1}^{L} \sigma_l^2}{L} \]

    当 \(P_l = V - \sigma_l^2 = \frac{P + \sum_{l = 1}^{L} \sigma_l^2}{L} - \sigma_l^2\)，\(l = 1,2,\cdots,L\) 时，信道传输率达到最大

    \[ \begin{align *} C &= \sum_{l = 1}^{L} \frac{1}{2} \log(1 + \frac{P_l}{\sigma_l^2}) = \frac{1}{2} \sum_{l = 1}^{L} \log \frac{P + \sum_{l = 1}^{L} \sigma_l^2}{L\sigma_l^2} \\ &= \frac{1}{2} \sum_{l = 1}^{L} \log \frac{V}{\sigma_l^2} \end{align*} \]

    若 \(\sigma_l^2\) 太大，大于 \(V\)，则置 \(P_l = 0\)，然后重新调整功率分配，直到 \(P_l\) 不再出现负值。

  • 例题：

限时限频限功率加性高斯白噪声信道

波形信道，限时 \(t_B\)，限频 \(\omega\)

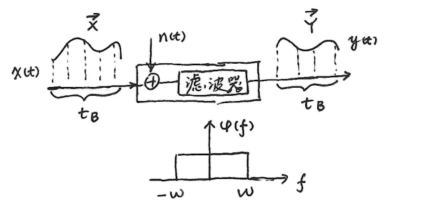

• 信道模型：
  •

• 互信息：

  \[ \begin{align *} I(x(t); y(t)) &= \lim_{L \to \infty} I(\vec{X_{}}; \vec{Y_{}}) \\ &= \lim_{L \to \infty} [H_c(\vec{X_{}}) - H_c(\vec{X_{}}|\vec{Y_{}})] \\ &= \lim_{L \to \infty} [H_c(\vec{Y_{}}) - H_c(\vec{Y_{}}|\vec{X_{}})] \quad \text{bit/波形} \end{align*} \]

• 单位时间内的信息传输率 \(R_t\) 为：

  \[ R_t=\lim_{t_B \to \infty}\frac{1}{t_B}I(\vec{X_{}}; \vec{Y_{}})\quad \text{ bit/秒} \quad (t_B:\text{秒/波形}) \]

• 信道容量:

  \[ C_t=\max_{p(x)}[\lim_{t_B \to \infty}\frac{1}{t_B}I(\vec{X_{}}; \vec{Y_{}})]\quad \text{ bit/秒} \]

• 带宽受限加性高斯白噪声 \(n(t)\)，均值为 0，功率谱密度 \(\frac{N_0}{2}\)

加性高斯白噪声

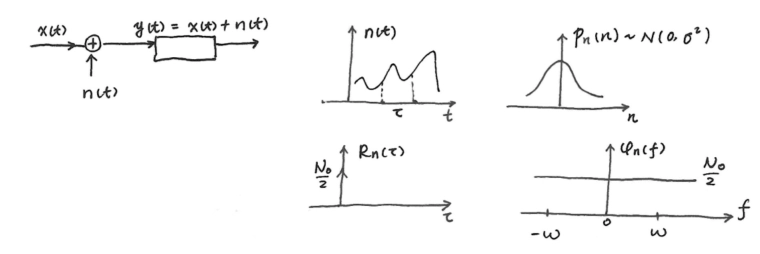

• 模型：

  • \(y(t)=x(t)+n(t)\)
  • 相关函数:
    • \(P_n(n)\sim N(0,\sigma^2)\)
    • \(R_n(\tau) = \frac{N_0}{2}\delta(\tau)\)
    • 功率谱密度 \(\Phi_n(f) = \frac{N_0}{2}\)
    • 总噪声功率 $\sigma^2 = \frac{N_0}{2} \cdot 2\omega = N_0\omega $
    • \(N_0 = kT\)
    • 波茨曼常数 \(k\)
    • 绝对温度 \(T\)

低频带宽受限通信系统

• 在 \([0, t_B]\) 内，采样个数 \(L = 2\omega t_B\)，各样本值彼此独立。

• 通信带宽为 $2\omega $，噪声功率为 $2\omega \cdot\frac{N_0}{2}=N_0\omega $

  \[ \begin{align *} &C=\frac{1}{2}\sum_{l = 1}^{L}\log(1 + \frac{P_l}{\sigma_l^2})\\ &\sigma_l^2 = P_n=\frac{\frac{N_0}{2}\cdot 2\omega \cdot t_B}{L}=\frac{\frac{N_0}{2}\cdot 2\omega \cdot t_B}{2\omega \cdot t_B}=\frac{N_0}{2}\\ &P_l = \frac{P_s t_B}{2\omega t_B}=\frac{P_s}{2\omega } \end{align*} \]

• 对于平稳系统

  \[ \begin{align *} C&=\frac{L}{2}\log(1 + \frac{P_s}{2\omega }\cdot\frac{2}{N_0})\\ &=\frac{L}{2}\log(1 + \frac{P_s}{N_0\omega })\\ &=\omega t_B\log(1 + \frac{P_s}{N_0\omega }) \quad \text{ bit}/L \text{维符号序列} \end{align*} \]

• 单位时间的信道容量

  \[ \begin{align *} C_t&=\lim_{t_B \to \infty}\frac{C}{t_B}\\ &=\omega \log(1 + \frac{P_s}{N_0\omega })\quad \text{ bit/秒}\\ &=\omega \log(1 + SNR)\quad \text{ bit/秒} \end{align*} \]

  其中:

  • \(P_s\)：信号平均功率
  • \(N_0\omega\)：噪声在系统中的平均功率（\(\frac{N_0}{2}\cdot 2\omega=N_0\omega\)）
  • \(SNR_{dB}=10\log_{10}SNR\)

• 例题：

3.5 多输入多输出信道及其容量

略

3.6 信源与信道的匹配

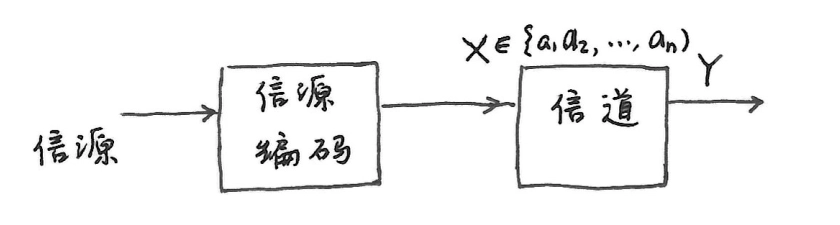

• 符号匹配
  •
  • 信源编码：将信源符号转换为信道符号
• 信息匹配
  • 信道绝对冗余度 \(R_a = C - I(X;Y)\)
  • 信道相对冗余度 \(R_r = 1 - \frac{I(X;Y)}{C}\)
  • 信道效率 \(E = \frac{I(X;Y)}{C}\)
