第六章 信道编码

• Back to Course Home

• 信道传输会使接收信号出现差错，信道编码旨在提升传输可靠性，主要涉及两个层面的问题：

  • 如何准确接收承载信息的信号：线路编码（通信原理）
  • 怎样避免少量错误信号对信息内容产生影响：纠错编码

6.1 6.2 信道编码概念和理论

差错和差错控制系统分类

• 差错类型

  • 符号差错：由符号发生差错引起，也叫信号差错，信号差错概率用符号差错概率表示。
  • 差错比特：由信息比特发生差错引起，也叫信息差错，信息差错概率用误比特率表示。
  • 对于二进制传输系统，符号差错等效于比特差错。
  • 对于多进制系统，一个符号差错到底对应多少比特差错难以确定，因为一个符号由多个比特组成。

• 两种八电平线路编码方法比较

  量级	自然二进码	反射二进码(格雷码)
  0	000	000
  1	001	001
  2	010	011
  3	011	010
  4	100	110
  5	101	111
  6	110	101
  7	111	100

  • 格雷码可以通过普通二进制码转换得到。
  • 以下是生成格雷码的常见方法：
    1. 最高位保留：格雷码的最高位（最左边） 与二进制码的最高位相同。
    2. 逐位异或：格雷码的每一位是二进制码当前位与上一位的异或结果。

• 差错图样（error pattern）

  • 定义：
    • 差错图样 \(E =\) 发码 \(C -\) 收码 \(R\) \((\mod q)\)
    • 示例：8 进制(\(q = 8\))码，若发码 \(C = (0,2,5,4,7,5,2)\) ，收码变为 \(R = (0,1,5,4,7,5,4)\) ，差错图样 \(E = C - R = (0,1,0,0,0,0,6)\)（模 8）。
  • 二进制码：\(E = C \oplus R\) 或 \(C = R \oplus E\)，差错图样中的“1”既是符号差错也是比特差错。

  • 汉明距离：两码字之间不同的位数叫它们之间的汉明距离，记作 \(d(c_i,c_j)\)，即

    \[ d(c_i,c_j) = \sum_{k=1}^{N}c_{ik}\oplus c_{jk} \]

  • 差错图样类型

    • 随机差错：若差错图样上各码位的取值既与前后位置无关又与时间无关，即差错始终以相等的概率独立发生于各码字、各码元、各比特
    • 突发差错：前后相关、成堆出现。突发差错总是以差错码元开头、以差错码元结尾，头尾之间并不是每个码元都错，而是码元差错概率超过了某个额定值

• 纠错码分类

  • 从功能角度：检错码 、纠错码
  • 对信息序列的处理方法：分组码、卷积码
  • 码元与原始信息位的关系：线性码、非线性码
  • 差错类型：纠随机差错码、纠突发差错码、介于中间的纠随机/突发差错码
  • 构码理论：代数码、几何码、算术码、组合码等

• 差错控制系统分类

  • 前向纠错（FEC）：发端信息经纠错编码后传送，收端通过纠错译码自动纠正传递过程中的差错
  • 反馈重发（ARQ）：收端通过检测接收码是否符合编码规律来判断，如判定码组有错，则通过反向信道通知发端重发该码组
  • 混合纠错（HEC）：前向纠错和反馈重发的结合，发端发送的码兼有检错和纠错两种能力

矢量空间与码空间

矢量空间

• 矢量\线性空间定义

  • \(F\) 表示码元所在的 数域，对于二进制码，\(F\) 代表二元域 \(\{0,1\}\)。

  • 设 \(n\) 重有序元素（\(n\) 重矢量）的集合 \(V=\{v_i\}\)

    \[ v_i = (v_{i0},v_{i1},\cdots,v_{ij},\cdots,v_{i(n - 1)})\quad v_{ji}\in F \]

  • 若满足条件：

    1. \(V\) 中矢量元素在 矢量加运算 下构成加群。
    2. \(V\) 中矢量元素与数域 \(F\) 元素的 标乘 封闭在 \(V\) 中。
    3. 分配律、结合律成立。

    则称集合 \(V\) 是数域 \(F\) 上的一个 \(n\) 重矢量空间，或称 \(n\) 重线性空间，\(n\) 重矢量又称 \(n\) 重(\(n\)-tuples)。

  • 码字又叫码矢、\(n\) 重(矢量) 。

  • 示例：\(n\) 维实数域矢量空间 \(\mathbb{R}^n\)，\(n\) 维复数域矢量空间 \(\mathbb{C}^n\)，\(n\) 维有限域矢量空间 \(GF(q)^n\) 等。

• 码矢的运算法则

  • 码矢的运算法则遵从矢量的运算法则，对于矢量 \(v_i = (v_{i0},v_{i1},\cdots,v_{i(n - 1)})\)，\(v_j = (v_{j0},v_{j1},\cdots,v_{j(n - 1)})\)，及标量 \(\alpha\in F\)（数域），定义：
    • 矢量加：\(v_i + v_j = (v_{i0} + v_{j0},v_{i1} + v_{j1},\cdots,v_{i(n - 1)} + v_{j(n - 1)})\)，所得结果仍是矢量。
    • 标乘（标量乘矢量）：\(\alpha v_i = (\alpha v_{i0},\alpha v_{i1},\cdots,\alpha v_{i(n - 1)})\)，所得结果是矢量 。
    • 点积或内积（矢量乘矢量）：\(v_i\cdot v_j = v_{i0}\cdot v_{j0} + v_{i1}\cdot v_{j1} + \cdots + v_{i(n - 1)}\cdot v_{j(n - 1)}\)，所得结果是标量。

• 矢量空间中各元素间的关系

  • 线性组合：若 \(v_k = a_1v_1 + a_2v_2 + \cdots + a_lv_l\) (\(a_i\in F\))，则称 \(v_k\) 是 \(v_1,v_2,\cdots,v_l\) 的线性组合。
  • 线性相关：若满足 \(a_1v_1 + a_2v_2 + \cdots + a_lv_l = 0\)，(\(a_i\in F\) 且不全为 \(0\))，则称 \(v_1,v_2,\cdots,v_l\) 线性相关。其中任一矢量可表示为其它矢量的线性组合。
  • 线性无关或线性独立：一组矢量中的任意一个都不可能用其它矢量的线性组合来代替。

• 矢量空间与基底

  • 如果存在一组线性无关的矢量 \(v_1,v_2,\cdots,v_k\)，这些矢量 线性组合的集合 就构成了一个 \(k\) 维矢量空间 \(V\)，这组矢量就是这个矢量空间的 基底。
  • 性质：
    • \(k\) 维矢量空间应包含 \(k\) 个基底，可以说：\(k\) 个基底“张成”\(k\) 维矢量空间。
    • 基底不是唯一的。
      • 示例：线性无关的两个矢量 \((1,0)\) 和 \((0,1)\) 以及 \((-1,0)\) 和 \((0,-1)\) 都可张成同一个 2 维实数域空间(\(x,y\)) 。
  • 自然基底：矢量元素中包含一个 \(1\) 而其余为 \(0\) 的那组基底

• 子空间

  • 若矢量空间 \(V\) 的一个子集 \(V_s\) 也能构成一个矢量空间，则称 \(V_s\) 是 \(V\) 的子空间 。

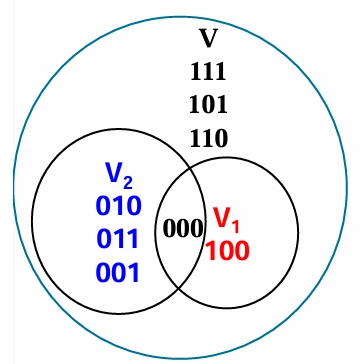

  • 示例：
    • 二元域 \(GF(2)\) 上三维三重矢量空间 \(V\) 的三个自然基底是 \((100)\)，\((010)\) ，\((001)\) 。
    • 以 \((100)\) 为基底可张成一维三重子空间 \(V_{s1}\)，含 \(2^1 = 2\) 个元素，即 \(V_{s1} = \{(000),(100)\}\) 。
    • 以 \((010),(001)\) 为基底可张成二维三重子空间 \(V_{s2}\)，含 \(2^2 = 4\) 个元素，即 \(V_{s2} = \{(000),(001),(010),(011)\}\) 。
    • \(V_{s1}\) 和 \(V_{s2}\) 都是 \(V\) 的子空间。

• 矢量空间构成

  • 每个矢量空间或子空间中必然包含 零矢量。
  • 构成矢量的有序元素的个数称为“重”数，张成矢量空间的基底的个数称为“维”数。
  • 一般情况下，由 \(n\) 个 \(n\) 重的基底张成 \(n\) 维矢量空间 \(V_n\)，维数和重数一致。
  • 子空间的引入使维数和重数可以不一样。
  • 维数不可能大于重数，而当维数小于重数时就说明这是一个子空间。

• 正交与对偶空间

  • 若两个矢量点积为 \(0\)，即 \(v_1 \cdot v_2 = 0\)，则称 \(v_1\) 和 \(v_2\) 矢量正交。
  • 若某矢量空间中的任意元素与另一矢量空间中的任意元素正交，则称这两个 矢量空间正交。
    • 若两个矢量空间的基底正交，则这两个矢量空间一定正交。
  • 正交的两个子空间 \(V_1\)、\(V_2\) 互为 对偶空间（Dual Space），其中一个空间是另一个空间的 零空间（null space，也称零化空间）。

码空间

• 码空间

  •
  • 码字 \(c_i\) 是 \(n\) 个码元的有序排列，是 \(n\) 维 \(n\) 重矢量空间 \(V_n\) 的元素之一。
  • 然而，矢量空间 \(V_n\) 的元素不一定是码字。
  • 将码字 \(c_i\) 写作 \((c_{i0}, c_{i1}, \cdots, c_{i(n - 1)})\)，将码字的集合写成 \(C\)，称为码集。
  • 码集不一定能构成 \(V_n\) 的一个子空间，但对线性分组码而言，码集 \(C\) 一定是 \(V_n\) 的一个子空间。

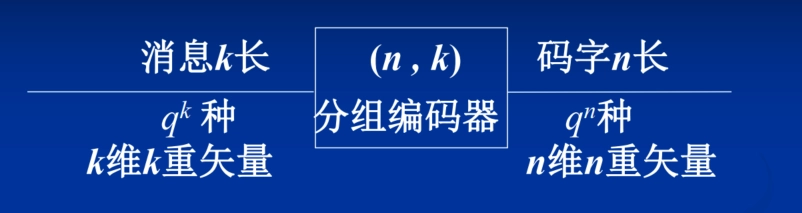

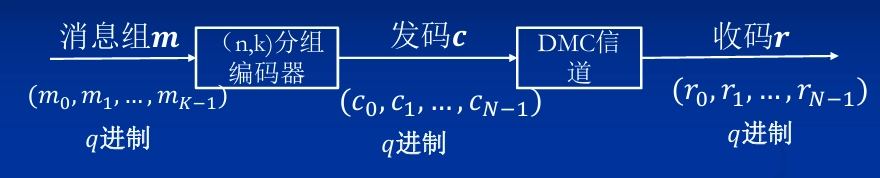

• 分组编码的任务

  • 通常 \(q^n >> q^k\)，分组编码的任务是要在 \(n\) 维 \(n\) 重矢量空间的 \(q^n\) 种可能组合中选择其中的 \(q^k\) 个构成一个码空间，其元素就是许用码的码集。
  • 因此分组编码的任务就是：
    1. 选择一个 \(k\) 维 \(n\) 重子空间作为码空间。
    2. 确定由 \(k\) 维 \(k\) 重信息空间到 \(k\) 维 \(n\) 重码空间的映射方法。
  • 码空间的不同选择方法，以及信息组与码组的不同映射算法，就构成了不同的分组码。

译码方法

• 译码的任务

  • 译码器的任务是从受损的信息序列中尽可能正确地恢复出原信息。
  • 译码算法的已知条件是：
    • 实际接收到的码字序列 \(\{r\}\)，\(r = (r_1, r_2, \cdots, r_N)\)。
    • 发端所采用的编码算法和该算法产生的码集 \(X^N\)，满足 \(c_i = (c_{i1}, c_{i2}, \cdots, c_{iN}) \in X^N\) 。
    • 信道模型及信道参数。

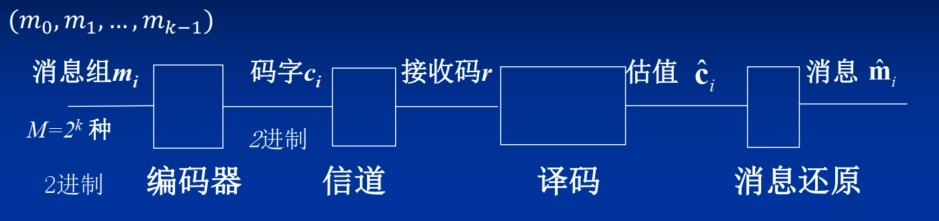

• 信道模型：

• 译码规则：见译码规则

• 最大后验概率译码

  • 最佳译码，也叫 最大后验概率译码(MAP)：

    \[ \hat{c}_i=\arg\max_{1\leq i\leq M}P(c_i|r) \]

• 最大联合概率译码

  \[ P(c_i/r)=\frac{P(c_i)P(r/c_i)}{P(r)}\quad i = 1, 2, \cdots, 2^K \]
  • \(P(c_i/r)\) 最大等效于 \(P(c_i)P(r/c_i)\) 最大。

  • 最大联合概率译码：

    \[ \hat{c}_i=\arg\max_{1\leq i\leq M}P(c_i)P(r|c_i) \]

• 最大似然译码

  • 如果 构成码集的 \(2^K\) 个码字以相同概率发送，满足 \(P(c_i)=1/2^K\)，\(i = 1, 2, \cdots, 2^K\) ，在此前提下最佳译码等效于如下最大似然译码。

  • 最大似然译码(MLD)：码字等概率发送时：

    \[ \hat{c}_i=\arg\max_{1\leq i\leq M}P(r|c_i) \]

• 最小汉明距离译码

  • 对于无记忆信道：

    \[ \max P(r/c_i)=\max \prod_{j = 1}^{N}P(r_j/c_{ij}) \]

  • 对 BSC 信道：

    \[ P(r_j|c_{ij}) = \begin{cases} p, & c_{ij} \neq r_j \\ 1 - p, & c_{ij} = r_j \end{cases} \]
    \[ P(r|c_i)=\prod_{j = 1}^{N}P(r_j|c_{ij}) = p^d(1 - p)^{N - d}=(\frac{p}{1 - p})^d(1 - p)^N \]

    其中 \(d\) 为 \(r\) 与 \(c_i\) 的汉明距离，可见，\(d\) 越小，\(P(r|c_i)\) 越大。

  • BSC 信道的最大似然译码可以简化为最小汉明距离译码。

    \[ \hat{c}_i = \arg \min_{1 \leq i \leq M} d(r, c_i) \]
    • 只要在接收端将收码 \(r\) 与发码 \(c_i\) 的各码元逐一比较，选择其中汉明距离最小的码字作为译码估值 \(\hat{c}_i\)。
    • 由于 BSC 信道是对称的，只要发送的码字独立、等概，汉明距离译码也就是最佳译码。

信道编码定理

• 信道编码定理研究的问题：

随机编码

• 所有可能的编码：平均错误概率 \(\overline{P}_e\)
  • 若 \(\overline{P}_e \to 0\)，必存在一种编码 \(P_e \to 0\) 。
  • 用这种方法不能得知最优码是如何具体编出来的；却能得知最优码可以好到什么程度，并进而推导出有扰离散信道的编码定理，对指导编码技术具有特别重要的理论价值。

• 在 \((N,K)\) 分组编码器中随机选定的码集有 \(q^{NM}\) 种。第 \(m\) 个码集(记作 \(\{c\}_m\))被随机选中的概率是

  \[ P(\{c\}_m)=q^{-(NM)} \]
  • 设与这种选择相对应的条件差错概率是 \(P_e(\{c\}_m)\) 。

  • 全部码集的平均差错概率是

    \[ \overline{P}_e = \sum_{m = 1}^{q^{NM}} P(\{c\}_m)P_e(\{c\}_m)=q^{-NM}\sum_{m = 1}^{q^{NM}} P_e(\{c\}_m) \]

  • 必定存在某些码集 \(P_e(\{c\}_m)>\overline{P}_e\)，某些码集 \(P_e(\{c\}_m)<\overline{P}_e\) 。

  • 若 \(\overline{P}_e \to 0\)，就必然存在一批码集 \(P_e(\{c\}_{m}) \to 0\)，即差错概率趋于零的好码一定存在 。
  • 码集点数 \(M = q^K\) 占 \(N\) 维矢量空间总点数 \(q^N\) 的比例是 \(F = q^K/q^N = q^{-(N - K)}\)
  • 当 \(K\) 和 \(N\) 的差值拉大即冗余的空间点数增加时，平均而言码字的分布将变得稀疏，码字间的平均距离将变大，平均差错概率将变小。
  • 当 \(F \to 0\) 即 \((N - K)\to\infty\) 时，能否让平均差错概率 \(\overline{P}_e \to 0\) ？
    • Gallager 在 1965 年推导了 \(\overline{P}_e\) 的上边界，并证明这个上边界是按指数规律收敛的。

信道编码定理

• \(\overline{P}_e < e^{-NE(R)}\)
  • \(E(R)\) 为可靠性函数，也叫误差指数 。
  • 码率：\(R = \frac{\log M}{N}=\frac{\log q^K}{N}\) 。
  • \(M\) 是可能的信息组合数，\(M = q^K\) ；\(N\) 是每码字的码元数；\(R\) 表示每码元携带的信息量（bit /码元）。
• \(E(R)\) 可靠性函数
  • \(R\) 在 \([0,R_0]\) 区间时，\(E(R) - R\) 曲线是斜率为 \(-1\)（\(-45^{\circ}\)）的直线，\(E(R)\) 反比于 \(R\)
  • \(R_0 < C\)，临界速率
  • 而当 \(R = C\) 时 \(E(R)=0\) 即可靠性为零。
  •
• 噪声信道的信道编码定理
  • 正定理：只要传输率 \(R\) 小于信道容量 \(C\) ，总存在一种信道码（及解码器），在码长 \(N\) 足够长的情况下，能够以所要求的任意小的差错概率实现可靠的通信。
  • 逆定理：信道容量 \(C\) 是可靠通信系统传输率 \(R\) 的上边界，如果 \(R > C\) ，就不可能有任何一种编码能使差错概率任意小。

联合信源信道编码定理

• 两步编码处理方法：
  • 信源编码：针对各自信源的不同特点，进行不同的数据压缩，用最有效的二元码来表达这些不同的信源。
  • 信道编码：对于共同传输的数字信道而言，输入端只看成是一系列二元码。信道编码只针对信道特性来进行，不考虑不同信源的不同特性。
  • 信源压缩编码只考虑信源的统计特性；信道编码只考虑信道的统计特性。
• 特点：
  • 优点：设计简单、通用性好，可以分别形成标准。
  • 缺点：没有充分利用各自的优势，因而不是最佳的。
• 信源－信道编码定理内容：
  • 若信源 \(S\) 极限熵 \(H_{\infty}\) 小于信道容量 \(C\) ，则存在信源信道编码，使得 \(P_{e}\to0\)
  • 反之，对于任意平稳随机序列，若极限熵 \(H_{\infty}>C\) ，则错误概率远离零，即不可能在信道中以任意小的错误概率发送这随机序列
• 总结：
  • 当且仅当信源极限熵小于信道容量，在信道上能够无错误地传输平稳遍历信源。\(H < C\) 是信源通过信道有效和可靠传输的充要条件。
  • 如果信道的容量 \(C > R(D)\) ，则在信源和信道处用足够复杂的处理后，总能以失真度 \(D+\varepsilon\) 再现信源的消息。

纠错编码的基本思路

• 思路一：

  \[ \overline{P}_e < e^{-NE(R)} \]
  •
  • \(R\) 不变，信道容量大者其可靠性函数 \(E(R)\) 也大
    • 增大信道容量 \(C\) 的方法：
      • 扩展带宽。
      • 加大功率。
      • 降低噪声。
  • \(C\) 不变，码率减小时其可靠性函数 \(E(R)\) 增大
    • 减小码率 \(R\) 的方法：
      • \(Q\)、\(N\) 不变而减小 \(K\)。
      • \(Q\)、\(K\) 不变而增大 \(N\)。
      • \(N\)、\(K\) 不变而减小 \(Q\)。
  • 增大码长 \(N\)

• 思路二：纠错能力的获取途径：

  • 利用冗余度：时间、频带、功率、设备复杂度。
  • 噪声均化(随机化、概率化)：增加码长、卷积、交错。

6.3 线性分组码

• 构造一个 \(k\) 维 \(n\) 重子空间（码空间），使 \(q^k\) 个信息元组一一对应映射到码空间。
• 码率(编码效率)：\(R_c = k/n\)

线性分组码的形成

基本概念

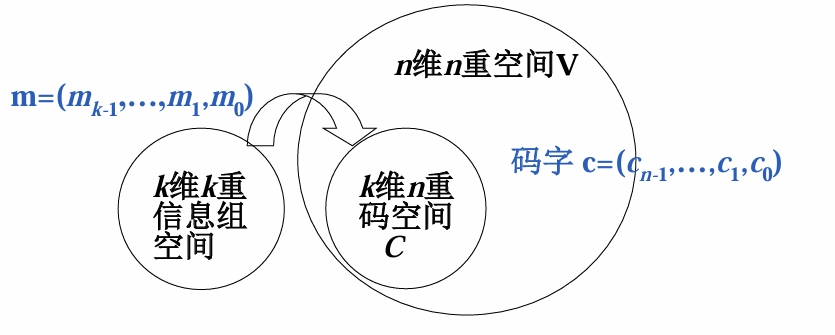

• 码空间

  • 码空间：所有元素（即码字）都可以写成 \(k\) 个基底的线性组合，表达式为

    \[ \mathbf{c} = m_{k - 1}\mathbf{g}_{k - 1}+\cdots + m_{1}\mathbf{g}_{1}+m_{0}\mathbf{g}_{0} \]

  • \(\mathbf{m}=(m_{k - 1},\cdots,m_{1},m_{0})\) 是 \(k\) 维 \(k\) 重信息组

  • \(\mathbf{c}=(c_{n - 1},\cdots,c_{1},c_{0})\) 是码字。
  • \(\mathbf{g}=(\mathbf{g}_{k - 1},\cdots,\mathbf{g}_{1},\mathbf{g}_{0})\) 是在 \(n\) 维 \(n\) 重空间 \(V\) 中，从 \(n\) 个基底中选取出来的 \(k\) 个矢量作为码空间的 基底
  •
  • 映射规律：信息元作为基底线性组合的系数。
  • 生成矩阵：
  • 生成矩阵 \(\mathbf{G}_{k\times n}=\begin{bmatrix}\mathbf{g}_{k - 1}\\\vdots\\\mathbf{g}_{1}\\\mathbf{g}_{0}\end{bmatrix}=\begin{bmatrix}g_{(k - 1)(n - 1)}&\cdots&g_{(k - 1)1}&g_{(k - 1)0}\\\vdots&\ddots&\vdots&\vdots\\g_{1(n - 1)}&\cdots&g_{11}&g_{10}\\g_{0(n - 1)}&\cdots&g_{01}&g_{00}\end{bmatrix}\)

  • 码字 \(\mathbf{c}\)、消息 \(\mathbf{m}\) 与生成矩阵 \(\mathbf{G}\) 的关系为：

    \[ \mathbf{c_{1\times n}}=\mathbf{m_{1\times k}}\mathbf{G_{k\times n}} \]
    • 其中 \(\mathbf{c_{1\times n}}\) 是 \(n\) 维码字，\(\mathbf{m_{1\times k}}\) 是 \(k\) 维信息组，\(\mathbf{G_{k\times n}}\) 是 \(k\times n\) 生成矩阵。
    • 因为 \(k\) 个基底即 \(\mathbf{G}\) 的 \(k\) 个行矢量线性无关，矩阵 \(\mathbf{G}\) 的秩一定等于 \(k\)。
    • 当信息元确定后，码字仅由 \(\mathbf{G}\) 矩阵决定，所以称这 \(k\times n\) 矩阵 \(\mathbf{G}\) 为该 \((n,k)\) 线性分组码的生成矩阵。
      • 特点:
    • 想要保证 \((n,k)\) 线性分组码能够构成 \(k\) 维 \(n\) 重子空间，\(G\) 的 \(k\) 个行矢量 \(g_{k - 1},\cdots, g_{1}, g_{0}\) 必须是线性无关的，只有这样才符合作为基底的条件。
    • 由于基底不是唯一的，所以 \(G\) 也就不是唯一的。
    • 不同的基底有可能生成同一码集，但因编码涉及码集和映射两个因素，码集一样而映射方法不同也不能说是同样的码。

• 基底的选择：构造 \((3,2)\) 线性分组码示例

  •
  • 需要构造 \(2\) 维 \(3\) 重码空间。
  • \(3\) 维 \(3\) 重空间的 \(3\) 个自然基底为 \(100\)，\(010\)，\(001\) 。
  • 选择其中 \(2\) 个基底 \(010\)，\(001\) 构成码空间，对应码集为 \((000, 010, 001, 011)\)
  • \(2\) 个基底的线性组合 \(010\)，\(011\) 也可以张成码空间 ，对应码集为 \((000, 010, 011, 001)\) 。
  • 码集一样，对应关系不一样

• 示例：

  • 对于 \((6, 3)\) 线性分组码，\(k = 3\)，\(2^k = 8\)（消息数量）

    • 基底 \(\mathbf{g}_{2}=111010\)，\(\mathbf{g}_{1}=110001\)，\(\mathbf{g}_{0}=011101\)。

    • 则 \(\mathbf{G}=\begin{bmatrix}\mathbf{g}_{2}\\\mathbf{g}_{1}\\\mathbf{g}_{0}\end{bmatrix}=\begin{bmatrix}111010\\110001\\011101\end{bmatrix}\) 。

      \[ \begin{aligned} \mathbf{c}&=m_{k - 1}\mathbf{g}_{k - 1}+\cdots + m_{1}\mathbf{g}_{1}+m_{0}\mathbf{g}_{0}\\ &=(m_{k - 1} \cdots m_{0})_{1\times k}\times\begin{bmatrix}\mathbf{g}_{k - 1}\\\vdots\\\mathbf{g}_{0}\end{bmatrix}_{k\times n}\\ &=\mathbf{m}_{1\times k}\mathbf{G}_{k\times n} \end{aligned} \]

    • 信息 \(\mathbf{u}=m_2m_1m_0\)	码字 \(\mathbf{c}=c_5c_4c_3c_2c_1c_0\)
      000	000000
      001	011101
      010	110001
      011	101100
      100	111010
      101	100111
      110	001011
      111	010110

系统形式的生成矩阵与校验矩阵

• 系统形式的生成矩阵

  • \((n,k)\) 码的任何生成矩阵都可以通过行运算（以及列置换）简化成“系统形式”

    \[ \mathbf{G_S} = [I_k | P]=\begin{bmatrix}1&0&\cdots&0&p_{(k - 1)(n - k - 1)}&\cdots&p_{(k - 1)1}&p_{(k - 1)0}\\0&1&\vdots&0&p_{(k - 2)(n - k - 1)}&\cdots&p_{(k - 2)1}&p_{(k - 2)0}\\\vdots&\vdots&\ddots&\vdots&\vdots&\ddots&\vdots&\vdots\\0&0&0&1&p_{0(n - k - 1)}&\cdots&p_{01}&p_{00}\end{bmatrix} \]

    其中 \(I_k\) 是 \(k×k\) 单位矩阵，\(P\) 是 \(k×(n - k)\) 矩阵。

• 系统码

  • 码字结构：码字 \(c\) 包含信息位（\(k\) 位）和校验位（\(n - k\) 位）
  • 特点：
    • 前 \(k\) 位由单位矩阵 \(I_k\) 决定，等于把信息组 \(m\) 原封不动搬到码字的前 \(k\) 位
    • 其余的 \(n - k\) 位叫 冗余位 或 一致校验位，是前 \(k\) 个信息位的线性组合。
  • 定义：具备以上系统形式的 \((n,k)\) 码叫做 系统码。若生成矩阵 \(G\) 不具备系统形式，则生成的码叫做非系统码。
  • 系统化不改变码集，只是改变了映射规则。
  • 性质：
    • 等效矩阵：若通过行运算和列置换能将两个生成矩阵 \(G\) 互等，则称这两个 \(G\) 等效。
    • 形式转换：非系统码的 \(G\) 可通过运算转变为系统码的 \(G\)。
    • 等效码：等效的两个 \(G\) 生成的两个 \((n,k)\) 线性码也是等效的。
    • 因此，每个 \((n,k)\) 线性码都可以和一个系统的 \((n,k)\) 线性码等效

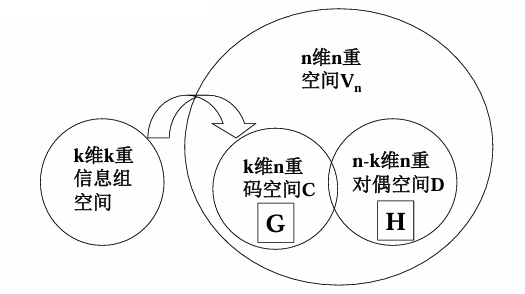

• 线性分组码空间构成

  • \(n\) 维 \(n\) 重空间 \(V_n\) 有相互正交的 \(n\) 个基底。
  • 选择 \(k\) 个基底构成码空间 \(G\) 。
  • 选择另外的 \((n - k)\) 个基底构成空间 \(H\) 。
  • \(G\) 和 \(H\) 是对偶的，满足 \(GH^T = 0\)，\(HG^T = 0\) 。
  •

• 码空间与对偶空间

  • 将 \(H\) 空间的 \(n - k\) 个基底排列起来可构成一个 \((n - k)\times n\) 矩阵，称为 校验矩阵 \(H\) ，用于校验接收到的码字是否正确。
  • \(G\) 是 \((n,k)\) 码的生成矩阵，\(H\) 是其校验矩阵。
  • \(H\) 是 \((n,n - k)\) 对偶码的生成矩阵，它的每一行是一个基底，\(G\) 则是其校验矩阵。
  • 满足 \(GH^T = 0\) ，且 \(H = [ - P^T | I_{n - k}]\)，在二进制情况下，负号可省略。

• 生成矩阵与校验矩阵的关系

  • 对于任何一个码字 \(\mathbf{c}\)，有

    \[ \mathbf{c}_{1\times n}\mathbf{H}_{n\times(n - k)}^T = \mathbf{0}_{1\times(n - k)} \]

  • 因为生成矩阵的每个行矢量是一个码字，所以必有

    \[ \mathbf{G}_{k\times n}\mathbf{H^T}_{n\times(n - k)} = \mathbf{0}_{k\times(n - k)} \]

  • 对于系统码的生成矩阵 \(\mathbf{G_S}_{k \times n} = [\mathbf{I}_k | \mathbf{P}_{k \times (n-k)}]\)，有：

  \[ \begin{align *} \mathbf{G_S}_{k\times n}[-\mathbf{P}_{(n - k)\times k}^T | \mathbf{I}_{n - k}]^T&=[\mathbf{I}_k | \mathbf{P}_{k\times(n - k)}][-\mathbf{P}_{(n - k)\times k}^T | \mathbf{I}_{n - k}]^T\\ &=[-\mathbf{I}_k\mathbf{P}_{k\times(n - k)}]+[\mathbf{P}_{k\times(n - k)}\mathbf{I}_{n - k}]\\ &=[-\mathbf{P}]+[\mathbf{P}]\\ &=\mathbf{0}_{k\times(n - k)} \end{align*} \]
  • 由此可得 \(\mathbf{H} = [-\mathbf{P}^T | \mathbf{I}_{n - k}] = [\mathbf{P}^T | \mathbf{I}_{n - k}]\) ，二进制码省略负号

• 示例：

  • 同上例：\(G = \begin{bmatrix}111010&①\\110001&②\\011101&③\end{bmatrix}\Rightarrow G_s = \begin{bmatrix}100111&① + ③\\010110&① + ②+ ③\\001011&① + ②\end{bmatrix}\)

  • 信息	码字	系统码字
    000	000000	000000
    001	011101	001011
    010	110001	010110
    011	101100	011101
    100	111010	100111
    101	100111	101100
    110	001011	110001
    111	010110	111010

  • 一致校验位

    • \[ \mathbf{c} = (c_5c_4c_3c_2c_1c_0)=(m_2m_1m_0) G_S=(m_2m_1m_0)\begin{bmatrix}100111\\010110\\001011\end{bmatrix} \]

      可得：

      \[ \begin{cases} c_5 = m_2\\ c_4 = m_1\\ c_3 = m_0 \end{cases} \]

      因此，校验位可按下面方程组计算：

      \[ \begin{cases} c_2 = m_2 + m_1 = c_5 + c_4\\ c_1 = m_2 + m_1 + m_0 = c_5 + c_4 + c_3\\ c_0 = m_2 + m_0 = c_5 + c_3 \end{cases} \]

      由于校验位和信息元之间是线性运算关系，所以叫 线性分组码。

    • 编码器

      • 校验矩阵

    • 由

      \[ \begin{cases} c_2 = c_5 + c_4\\ c_1 = c_5 + c_4 + c_3\\ c_0 = c_5 + c_3 \end{cases} \]

      在模 2 加法下可转化为

      \[ \begin{cases} c_5 + c_4 + 0 + c_2 + 0 + 0 = 0\\ c_5 + c_4 + c_3 + 0 + c_1 + 0 = 0\\ c_5 + 0 + c_3 + 0 + 0 + c_0 = 0 \end{cases} \]

    • 令 \(\mathbf{c}_{1\times n}=(c_5c_4c_3c_2c_1c_0)\) ，\(\mathbf{0}_{1\times(n - k)}=(000)\) ，有 \((c_5c_4c_3c_2c_1c_0)\begin{bmatrix}111\\110\\011\\100\\010\\001\end{bmatrix}=[000]\) ，校验矩阵 \(\mathbf{H} = \begin{bmatrix}110100\\111010\\101001\end{bmatrix}_{(n - k)\times n}\)

    • 满足 \(\mathbf{c}_{1\times n}\mathbf{H}_{n\times(n - k)}^T = \mathbf{0}_{1\times(n - k)}\) ，\(\mathbf{H}\) 为校验矩阵，上式用来验证一个 \(n\) 重矢量是否为码字。
      • 综上：对于 \((6, 3)\) 线性分组码，其中 \(k = 3\)，\(2^k = 8\)（消息数量） ：
    • 原始生成矩阵 \(G = \begin{bmatrix}111010\\110001\\011101\end{bmatrix}\)
    • 系统形式的生成矩阵 \(G_s = \begin{bmatrix}100111\\010110\\001011\end{bmatrix} = [I_{k} | P]\)
    • 校验矩阵 \(H = [P^T | I_{n - k}] = \begin{bmatrix}110100\\111010\\101001\end{bmatrix}\)

伴随式与标准阵列译码

基本概念

•

• 定义差错图案 \(E\)

  \[ \mathbf{E}=(e_{n - 1},\cdots,e_{1},e_{0})=\mathbf{R}-\mathbf{C}=(r_{n - 1}-c_{n - 1},\cdots,r_{1}-c_{1},r_{0}-c_{0}) \]

  • 在二进制码中，模 2 加与模 2 减等同，因此有

    \[ \mathbf{E}=\mathbf{R}+\mathbf{C} \quad \mathbf{R}=\mathbf{C}+\mathbf{E} \]

• 定义伴随式 \(S\)

  \[ \mathbf{S}=(s_{n - k - 1},\cdots,s_{1},s_{0})=\mathbf{R}\mathbf{H}^T=\mathbf{E}\mathbf{H}^T \]
  • 因为 \(\mathbf{C}\mathbf{H}^T = 0\) ，所以 \(\mathbf{R}\mathbf{H}^T=(\mathbf{C}+\mathbf{E})\mathbf{H}^T=\mathbf{C}\mathbf{H}^T+\mathbf{E}\mathbf{H}^T=\mathbf{E}\mathbf{H}^T\)
    • 若收码无误：则 \(\mathbf{R}=\mathbf{C}\) 即 \(\mathbf{E}=0\) ，此时 \(\mathbf{C}\mathbf{H}^T =\mathbf{E}\mathbf{H}^T = \mathbf{R}\mathbf{H}^T = 0\)
    • 若收码有误：即 \(\mathbf{E}\neq0\) ，则 \(\mathbf{R}\mathbf{H}^T=\mathbf{E}\mathbf{H}^T\neq0\)
  • 在 \(\mathbf{H}^T\) 固定的前提下，\(\mathbf{R}\mathbf{H}^T\) 仅与差错图案 \(\mathbf{E}\) 有关，而与发送码 \(\mathbf{C}\) 无关。

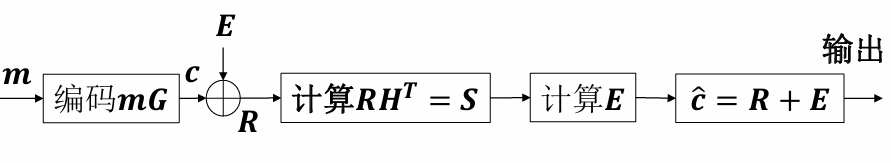

编译码过程

• 编译码过程

  •
  • 差错图案 \(\mathbf{E}\) 是 \(n\) 重矢量，共有 \(2^n\) 个可能的组合，而伴随式 \(\mathbf{S}\) 是 \((n - k)\) 重矢量，只有 \(2^{n - k}\) 个可能的组合，因此不同的差错图案可能有相同的伴随式。

• 差错图案 E 的求解

  • 可以通过解线性方程求解 \(\mathbf{E}\)：

    \[ \begin{align *} \mathbf{S}&=(s_{n - k - 1},\cdots,s_{1},s_{0})=\mathbf{E}\mathbf{H}^T\\ &=(e_{n - 1},\cdots,e_{1},e_{0})\begin{bmatrix}h_{(n - k - 1)(n - 1)}&\cdots&h_{(n - k - 1)1}&h_{(n - k - 1)0}\\\vdots&\ddots&\vdots&\vdots\\h_{1(n - 1)}&\cdots&h_{11}&h_{10}\\h_{0(n - 1)}&\cdots&h_{01}&h_{00}\end{bmatrix}^T \end{align*} \]

    得到线性方程组：

    \[ \begin{cases} s_{n - k - 1}=e_{n - 1}h_{(n - k - 1)(n - 1)}+\cdots+e_{1}h_{(n - k - 1)1}+e_{0}h_{(n - k - 1)0}\\ \vdots\\ s_{1}=e_{n - 1}h_{1(n - 1)}+\cdots+e_{1}h_{11}+e_{0}h_{10}\\ s_{0}=e_{n - 1}h_{0(n - 1)}+\cdots+e_{1}h_{01}+e_{0}h_{00} \end{cases} \]

    上述方程组中有 \(n\) 个未知数 \(e_{n - 1},\cdots,e_{1},e_{0}\)，却只有 \(n - k\) 个方程，可知方程组有多解。 在有理数或实数域中，少一个方程就可能导致无限多个解，而在二元域中，少一个方程导致两个解，少两个方程四个解，以此类推，少 \(n - (n - k)=k\) 个方程导致每个未知数有 \(2^k\) 个解。 因此，由上述方程组解出的 \(\mathbf{E}\) 可以有 \(2^k\) 个解。到底取哪一个作为附加在收码 \(\mathbf{R}\) 上的差错图案 \(\mathbf{E}\) 的估值呢？ 概率译码：把所有 \(2^k\) 个解的重量(差错图案 \(\mathbf{E}\) 中 \(1\) 的个数)作比较，选择其中最轻（\(1\) 的个数最少）者作为 \(\mathbf{E}\) 的估值。

• 标准阵列译码表: 列出伴随式对应的所有差错图案

  • 标准阵列构造方法

    1. 先将 \(2^k\) 个码字排成一行，作为标准阵列的第一行，并将全 \(0\) 码字 \(\mathbf{C}_1 = (00\ldots0)\) 放在最左面的位置上。
    2. 然后在剩下的 \((2^n - 2^k)\) 个 \(n\) 重中选取一个重量最轻的 \(n\) 重 \(\mathbf{E}_2\) 放在全 \(0\) 码字 \(\mathbf{C}_1\) 下面，再将 \(\mathbf{E}_2\) 分别和码字 \(\mathbf{C}_2,\mathbf{C}_3,\cdots,\mathbf{C}_{2^k}\) 相加，放在对应码字下面构成阵列第二行。
    3. 在第二次剩下的 \(n\) 重中，选取重量最轻的 \(n\) 重 \(\mathbf{E}_3\)，放在 \(\mathbf{E}_2\) 下面，并将 \(\mathbf{E}_3\) 分别加到第一行各码字上，得到第三行。

    4. 继续这样做下去，直到全部 \(n\) 重用完为止，得到给定 \((n,k)\) 线性码的标准阵列。

    5. 在标准阵列的同一行中没有相同的矢量，而且 \(2^n\) 个 \(n\) 重中任一个 \(n\) 重在阵列中出现一次且仅出现一次

  • 标准阵列译码表：标准阵列可能不唯一

    	伴随式	陪集首
    子集头	\(S_1\)	\(\mathbf{C}_1=\mathbf{E}_1=0\)	\(\mathbf{C}_2\)	\(\cdots\)	\(\mathbf{C}_{2^k}\)
    	\(S_2\)	\(\mathbf{E}_2\)	\(\mathbf{C}_2+\mathbf{E}_2\)	\(\cdots\)	\(\mathbf{C}_{2^k}+\mathbf{E}_2\)
    	\(S_3\)	\(\mathbf{E}_3\)	\(\mathbf{C}_2+\mathbf{E}_3\)	\(\cdots\)	\(\mathbf{C}_{2^k}+\mathbf{E}_3\)
    	\(\vdots\)	\(\vdots\)	\(\vdots\)	\(\vdots\)	\(\vdots\)
    	\(S_{2^{n - k}}\)	\(\mathbf{E}_{2^{n - k}}\)	\(\mathbf{C}_2+\mathbf{E}_{2^{n - k}}\)	\(\cdots\)	\(\mathbf{C}_{2^k}+\mathbf{E}_{2^{n - k}}\)

  • 陪集和子集

    • 陪集：译码表中有 \(2^{n - k}\) 行，每行是一个陪集，每陪集的第一个元素(位于第一列)叫 陪集首。同一陪集（同一行）中的所有元素对应共同的一个伴随式。第一行陪集的陪集首是全零伴随式 \(\mathbf{S}_0\) 所对应的全零差错图案 \(\mathbf{E}_0\) (无差错)，而第 \(j\) 行陪集的陪集首是伴随式 \(\mathbf{S}_j\) 所对应的重量最小的差错图案 \(\mathbf{E}_j\) (\(\mathbf{C}_0 = 0,\mathbf{R}_j=\mathbf{E}_j\)) 。
    • 子集：译码表中有 \(2^k\) 列，每列是一个子集，每子集的第一个元素(位于第一行)叫 子集头。同一子集（同一列）中的所有元素对应同一个码字，第一列子集的子集头是全零码字 \(\mathbf{C}_0\)，而第 \(i\) 列子集的子集头是码字 \(\mathbf{C}_i\) (\(\mathbf{E}_0 = 0,\mathbf{R}_i=\mathbf{C}_i\)) 。
  • 检错纠错能力：根据 \(\mathbf{E}\) 在标准阵列中的位置
    • 第一行：不可检错
    • 第一列：可检错可纠错
    • 剩余部分：可检错不可纠错

• 具体译码过程：

  1. 求生成矩阵 \(\mathbf{G}\) 和校验矩阵 \(\mathbf{H}\)。
  2. 通过信息组 \(\mathbf{m}\) 和生成矩阵 \(\mathbf{G}\) 求出各子集头码字 \(\mathbf{C}\)。
  3. 构造标准阵列译码表。

  4. 根据标准阵列译码表，对收到的码字 \(\mathbf{R}\) 进行译码。译码方法：

     • 直接搜索码表，查得 \(\mathbf{R}\) 所在列的子集头 \(\mathbf{C}\)，因此译码输出取为 \(\mathbf{C}\)
     • 先求伴随式 \(\mathbf{S} = \mathbf{R}\mathbf{H^T}\)，确定 \(\mathbf{S}\) 所在行，再沿着行对码表作一维搜索找到 \(\mathbf{R}\)，最后顺着所在列向上找出码字 \(\mathbf{C}\)
     • 先求出伴随式 \(\mathbf{S} = \mathbf{R}\mathbf{H^T}\) 并确定 \(\mathbf{S}\) 所对应的陪集首（差错图案）\(\mathbf{E}\)，再将陪集首与收码相加得到码字 \(\mathbf{C}= \mathbf{R}+ \mathbf{E}\)

     上述三种方法由上而下，查表的时间下降而所需计算量增大，实际使用时可针对不同情况选用。

• 示例： 一个 \((5,2)\) 系统线性码的生成矩阵是 \(G = \begin{bmatrix}10111\\01101\end{bmatrix}\) ，设收码 \(\mathbf{R} = (10101)\)，构造标准阵列译码表，译出发码的估值。

  • 求出校验矩阵：\(H = [P^T | I_3]=\begin{bmatrix}11100\\10010\\11001\end{bmatrix}\)
  • 分别以信息组 \(\mathbf{m}= (00)\)、\((01)\)、\((10)\)、\((11)\) 及已知的 \(G\) 求得 \(4\) 个许用码字为 \(\mathbf{C}_0 = (00000)\)、\(\mathbf{C}_1 = (10111)\) 、\(\mathbf{C}_2 = (01101)\)、\(\mathbf{C}_3 = (11010)\)

  • 构造标准阵列译码表

    伴随式	陪集首
    \(S_0 = 000\)	\(E_0 + C_0 = 00000\)	\(C_1 = 10111\)	\(C_2 = 01101\)	\(C_3 = 11010\)
    \(S_1 = 111\)	\(E_1 = 10000\)	\(00111\)	\(11101\)	\(01010\)
    \(S_2 = 101\)	\(E_2 = 01000\)	\(11111\)	\(00101\)	\(10010\)
    \(S_3 = 100\)	\(E_3 = 00100\)	\(10011\)	\(01001\)	\(11110\)
    \(S_4 = 010\)	\(E_4 = 00010\)	\(10101\)	\(01111\)	\(11000\)
    \(S_5 = 001\)	\(E_5 = 00001\)	\(10110\)	\(01100\)	\(11011\)
    \(S_6 = 011\)	\(E_6 = 00011\)	\(10100\)	\(01110\)	\(11001\)
    \(S_7 = 110\)	\(E_7 = 00110\)	\(10001\)	\(01011\)	\(11100\)

  • 将接收码 \(\mathbf{R}=10101\) 译码，可选以下三种方法之一译码：

    1. 直接搜索码表，查得 \((10101)\) 所在列的子集头是 \((10111)\)，因此译码输出取为 \((10111)\)。
    2. 先求伴随式 \(\mathbf{R}H^T = (10101)\cdot H^T = (010) = S_4\)，确定 \(S_4\) 所在行，再沿着行对码表作一维搜索找到 \((10101)\)，最后顺着所在列向上找出码字 \((10111)\)。
    3. 先求出伴随式 \(\mathbf{R}H^T = (010) = S_4\) 并确定 \(S_4\) 所对应的陪集首（差错图案）\(E_4=(00010)\)，再将陪集首与收码相加得到码字 \(\mathbf{C}= \mathbf{R}+ E_4=(10101)+(00010)=(10111)\)。

码距、纠错能力、MDC 码及重量谱

• 汉明距离：两个码字 \(c_i, c_j\) 之间对应码元位上符号取值不同的个数，称为码字 \(c_i, c_j\) 之间的汉明距离

  \[ d(c_i, c_j)=\sum_{k = 0}^{n - 1}(c_{ik}\oplus c_{jk}) \]

• 最小距离：在 \((n,k)\) 线性码中，码字之间的最小汉明距离

  \[ d_{min}=min(d(c_i, c_j)),c_i, c_j\in C \]

• 定理 6.1：任何最小距离 \(d_{min}\) 的线性分组码，其检错能力为 \((d_{min}-1)\)，纠错能力 \(t\) 为

  \[ t = \left\lfloor\frac{d_{min}-1}{2}\right\rfloor \]
  • 纠错能力 \(t\) 是指在接收码中，最多允许有 \(t\) 个差错图案而不致于误译的能力。（只要不到另一个点，你就能知道出错了）
  • 检错能力是指在接收码中，最多允许有 \(d_{min}-1\) 个差错图案而不致于误译的能力。（只要离原来的点比任何一个点都近，你就能知道原来的点）

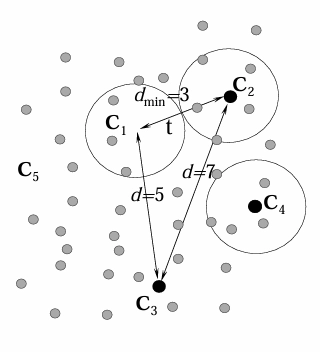

  • 纠错能力示意图：码集各码字间的距离是不同的，码距最小者决定码的特性，称之为最小距离 \(d_{min}\)
  •
  • 如图中 \(d_{min}=3\)，纠错能力是 \(1\)，检错能力是 \(2\)

• 最小距离计算：

  • 汉明重量：码字中非 \(0\) 码元符号的个数，称为该码字的汉明重量。在二元线性码中，码字重量就是码字中含“\(1\)”的个数

    \[ w(c)=\sum_{i = 0}^{n - 1}c_i \]

  • 定理 6.2：线性分组码的最小距离等于码集中非零码字的最小重量

    \[ d_{min}=min\{w(C_i)\}\quad C_i\in C 及 C_i\neq0 \]
    \[ d(c_i, c_j)=w(c_i\oplus c_j)=w(c_k)\quad c_i, c_j, c_k\in C \]

  • 定理 6.3：\((n,k)\) 线性分组码最小距离等于 \(d_{min}\) 的 必要 条件是：校验矩阵 \(H\) 中任意 \((d_{min}-1)\) 列线性无关。

    • 将 \(H\) 写成 \(H = [h_{n - 1},\cdots, h_1, h_0]\)，其中 \(h_{n - 1},\cdots, h_1, h_0\) 为列矢量

      \[ \begin{align *} cH^T &= [c_{n - 1},\cdots, c_1, c_0]\begin{bmatrix}h_{n - 1}^T\\\vdots\\h_1^T\\h_0^T\end{bmatrix}\\ &=c_{n - 1}h_{n - 1}^T+\cdots + c_1h_1^T + c_0h_0^T = 0 \end{align*} \]

    • 若存在一个重量为 \(d_{min}\) 的码字，则必有 \(d_{min}\) 列线性相关

      • 定理 6.4：\((n,k)\) 线性分组码的最小距离必定小于等于 \((n - k + 1)\)
    \[ d_{min}\leq(n - k + 1) \]
    • 计算校验矩阵的秩，则 \(H\) 的秩加 \(1\) 就是最小距离 \(d_{min}\) 的上限 。

• 示例：对于 \((7, 4)\) 线性码，\(H = \begin{bmatrix}1110100\\0111010\\1101001\end{bmatrix}\)

  • 各列都不相同，任意 \(2\) 列之和不等于 \(0\)，任何 \(2\) 列线性无关；
  • 存在 \(2\) 列之和等于矩阵中某一列，即存在 \(3\) 列线性相关
  • 存在重量为 \(3\) 的码字
  • 能找到的最小线性相关的列数为 \(3\)
  • 所以该码的最小距离为 \(d_{min} = 3\)，小于 \(n - k + 1 = 4\) 。
  • 该码的纠错能力为 \(t = \left\lfloor\frac{d_{min}-1}{2}\right\rfloor = 1\)，检错能力为 \(d_{min}-1=2\)。

• 极大最小距离码 (MDC)：

  • 定义：\(d_{min}=n - k + 1\) 的 \((n,k)\) 线性码称为极大最小距离码 (MDC - Maximized minimum Distance Code)。
  • 总体的、平均的纠错能力不但与最小距离有关，而且与其余码距或者说与码字的重量分布特性有关。

完备码（Perfect code）

完备码定义与性质

• 汉明限：任何一个二元 \((n,k)\) 线性分组码都有 \(2^{n - k}\) 个伴随式，若该码的纠错能力是 \(t\)，则对于任何一个重量小于等于 \(t\) 的差错图案，都应有一个伴随式与之对应，即伴随式的数目满足条件

  \[ 2^{n - k}\geq\binom{n}{0}+\binom{n}{1}+\binom{n}{2}+\cdots+\binom{n}{t} \]

  此式称作 汉明限，任何一个纠错码都应满足该条件。

• 完备码定义：满足以下等式的二元 \((n,k)\) 线性分组码

  \[ 2^{n - k}=\binom{n}{0}+\binom{n}{1}+\binom{n}{2}+\cdots+\binom{n}{t} \]

• 完备码性质：

  1. 即该码的伴随式数目恰好和不大于 \(t\) 个差错的图案数目相等。
  2. 相当于在标准译码阵列中能将所有重量不大于 \(t\) 的差错图案选作陪集首，且没有一个陪集首的重量大于 \(t\)，此时校验位得到最充分的利用。
  3. 这样的二元 \((n,k)\) 线性分组码称为 完备码。

汉明码（Hamming Code）

• 定义：汉明码是纠错能力 \(t = 1\) 的一类码的统称。

• 性质：

  • 汉明码既有二进制的，也有非二进制的。

  • 二进制时，汉明码码长 \(n\) 和信息位 \(k\) 服从规律

    \[ (n,k)=(2^m - 1,2^m - 1 - m) \]

    其中 \(m = n - k\)，是正整数。

    正整数 \(m=n-k\)	码长 \(n = 2^m - 1\)	信息位 \(k = 2^m - 1 - m\)	汉明码 \((n,k)\)
    3	\(2^3 - 1 = 7\)	\(2^3 - 1 - 3 = 4\)	\((7,4)\)
    4	\(2^4 - 1 = 15\)	\(2^4 - 1 - 4 = 11\)	\((15,11)\)
    5	\(2^5 - 1 = 31\)	\(2^5 - 1 - 5 = 26\)	\((31,26)\)
    6	\(2^6 - 1 = 63\)	\(2^6 - 1 - 6 = 57\)	\((63,57)\)
    7	\(2^7 - 1 = 127\)	\(2^7 - 1 - 7 = 120\)	\((127,120)\)
    8	\(2^8 - 1 = 255\)	\(2^8 - 1 - 8 = 247\)	\((255,247)\)
    \(\cdots\)	\(\cdots\)	\(\cdots\)	\(\cdots\)

  • 汉明码是完备码，因为满足等式

    \[ \binom{n}{0}+\binom{n}{1}=1 + n=1 + 2^m - 1=2^m=2^{n - k} \]

• 校验矩阵构成：汉明码的校验矩阵 \(H\) 具有特殊性质，可简化构造方法。

  • 一个 \((n,k)\) 码的校验矩阵有 \(n - k\) 行和 \(n\) 列，二进制时 \(n - k\) 个码元所能组成的列矢量总数是 \(2^{n - k}\)，除去全 \(0\) 矢量后为 \(2^{n - k} - 1 = 2^m - 1 = n\)，恰好和校验矩阵的列数 \(n\) 相等。
  • 只要排列所有列，通过列置换将矩阵 \(H\) 转换成系统形式，就可以进一步得到相应的生成矩阵 \(G\)。
• 示例：构造一个 \(m = 3\) 的二元 \((7, 4)\) 汉明码。
  • 先利用汉明码的特性构造一个 \((7, 4)\) 汉明码的校验矩阵 \(H\)，再通过列置换将它变为系统形式：
  • 校验矩阵 \(H=\begin{bmatrix}0001111\\0110011\\1010101\end{bmatrix}\)，经列置换得到 \(\begin{bmatrix}1110100\\0111010\\1101001\end{bmatrix}=[P^T | I_3]\)，再得生成矩阵 \(G = [I_4 | P]=\begin{bmatrix}1000101\\0100111\\0010110\\0001011\end{bmatrix}\)

高莱（Golay）码

• 是二进制 \((23, 12)\) 线性码
• 最小距离 \(d_{min}=7\)
• 纠错能力 \(t = 3\)

• 高莱码是完备码，因为满足等式

  \[ 2^{23 - 12}=2048=1+\binom{23}{1}+\binom{23}{2}+\binom{23}{3} \]

• 在 \((23,12)\) 码上添加一位奇偶位即得二进制线性 \((24, 12)\) 扩展高莱码，其最小距离 \(d_{min}=8\)。

• 编码步骤见高莱码编码步骤

循环码

基本概念与多项式描述

• 循环码的定义：设一个 \((n,k)\) 线性分组码 \(C\)，如果它的任一码字的每一次循环移位都还是 \(C\) 的一个码字，则称 \(C\) 是 循环码。

  \[ \begin{align *} \forall: &\boldsymbol{c}=(c_{n - 1},c_{n - 2},\cdots,c_{0})\in C\\ &\boldsymbol{c}_1=(c_{n - 2},c_{n - 3},\cdots,c_{0},c_{n - 1})\in C\\ &\boldsymbol{c}_2=(c_{n - 3},c_{n - 4},\cdots,c_{0},c_{n - 1},c_{n - 2})\in C\\ &\vdots\\ &\boldsymbol{c}_{n - 1}=(c_{0},c_{n - 1},\cdots,c_{2},c_{1})\in C \end{align*} \]

• 循环码的数学描述：

  • 循环码的特点：
    • 它是线性分组码，其数学模型应具有线性特性。
    • 具有循环特性。
    • 码字的全体 构成了 \(n\) 维矢量空间中具有循环特性的 \(k\) 维子空间。

  • 线性分组码的多项式描述：

    • 码字

      \[ \boldsymbol{c}=(c_{n - 1},c_{n - 2},\cdots,c_{0}) \]

    • 码多项式

      \[ c(x)=c_{n - 1}x^{n - 1}+c_{n - 2}x^{n - 2}+\cdots + c_1x + c_0 \]

    • 对于线性分组码 \(C\)，可以表示成码多项式构成的集合：

      \[ \begin{align *} &C\leftrightarrow C(x)\\ &=\{c_{n - 1}x^{n - 1}+c_{n - 2}x^{n - 2}+\cdots + c_1x + c_0\mid(c_{n - 1},c_{n - 2},\cdots,c_{0})\in C\} \end{align*} \]

• 示例：\((7, 3)\) 线性分组码

  • 校验矩阵 \(H=\begin{bmatrix}1&0&1&1&0&0&0\\1&1&1&0&1&0&0\\1&1&0&0&0&1&0\\0&1&1&0&0&0&1\end{bmatrix}\) 生成矩阵 \(G=\begin{bmatrix}1&0&0&1&1&1&0\\0&1&0&0&1&1&1\\0&0&1&1&1&0&1\end{bmatrix}\) 由 \(\boldsymbol{c}=\boldsymbol{m}G\) 得码集（由两组码字循环构成的循环码）：

  • 任取一码字

    • 设 \(\boldsymbol{c}=0011101\) ，则 \(c(x)=x^4 + x^3 + x^2 + 1\) 。
    • 移一位，\(\boldsymbol{c}_1 = 0111010\) ，\(c_1(x)=x^5 + x^4 + x^3 + x = xc(x)\) 。
    • 移两位，\(\boldsymbol{c}_2 = 1110100\) ，\(c_2(x)=x^6 + x^5 + x^4 + x^2 = x^2c(x)\) 。
    • 移三位，\(\boldsymbol{c}_3 = 1101001\) ，\(c_3(x)=x^6 + x^5 + x^3 + 1 = x^3c(x)\pmod{(x^7 + 1)}\) 。
    • \(\vdots\)

• 结论：如果将一个循环码的某一非零码字用码多项式表示出来，那么其他的非零码字多项式就可以用这个码字多项式（或码字多项式的和）乘上 \(x\) 的一个幂，再求 \((x^n + 1)\) 的余得到。

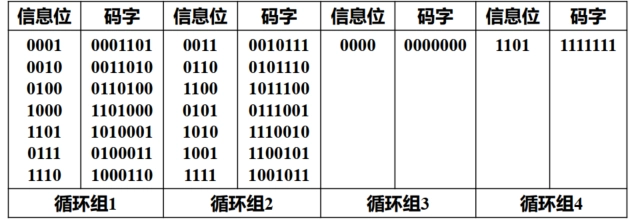

• 说明：一个码字的移位最多能得到 \(n\) 个码字，因此“循环码字的循环仍是码字”并不意味着循环码集可以从一个码字循环而得，还应包含码字的一些线性组合。

基本定理与矩阵描述

• 循环码的生成多项式:

  • 定义：若 \(g(x)\) 是一个 \((n - k)\) 次多项式，且是 \((x^n + 1)\) 的因式，则由 \(g(x)\) 可以生成一个 \((n,k)\) 循环码，\(g(x)\) 称为该循环码的 生成多项式。

  • 结论：

    1. 结论 1：\(GF(2)\) 上的 \((n,k)\) 循环码中，存在着一个次数为 \((n - k)\) 的 首一码多项式 \(g(x)\)（首一：多项式最高幂次项系数 \(g_{n - k}=1\) ）

       \[ g(x)=x^{n - k}+g_{n - k - 1}x^{n - k - 1}+\cdots + g_2x^2 + g_1x + 1 \]

       使得所有码多项式都是 \(g(x)\) 的倍式，即

       \[ c(x)=m(x)\cdot g(x) \]

       其中

       \[ m(x)=m_{k - 1}x^{k - 1}+\cdots + m_1x + m_0 \]

       且所有小于 \(n\) 次的 \(g(x)\) 的倍式都是码多项式。 故循环码完全由它的生成多项式确定。

    2. 结论 2：\((n,k)\) 循环码的生成多项式 \(g(x)\) 一定是 \((x^n + 1)\) 的因子，即

       \[ g(x)\mid(x^n + 1)\quad 或写成\quad x^n + 1 = g(x)h(x) \]

       相反，如果 \(g(x)\) 是 \(x^n + 1\) 的 \((n - k)\) 次因子，则 \(g(x)\) 一定是 \((n,k)\) 循环码的生成多项式。 生成多项式不唯一。

    3. 结论 3：任何码字的循环移位仍是码字，但并非由一个码字循环移位可以得到所有码字。

    4. 结论 4：当一个循环码给定其生成多项式 \(g(x)\) 后，根据生成多项式就可以进行编码，但编出的码不一定为系统码。
       • \((n,k)\) 循环码的构造：
    5. 对 \(x^n + 1\) 做因式分解，找出 \((n - k)\) 次因式。
    6. 以该 \((n - k)\) 次因式为生成多项式 \(g(x)\) 与不高于 \((k - 1)\) 次信息多项式 \(m(x)\) 相乘，即得到对应消息序列的码多项式。

• 循环码的生成矩阵:

  • \((n,k)\) 循环码是 \(n\) 维线性空间中具有循环特性的 \(k\) 维子空间，其生成矩阵可由码空间中任一组 \(k\) 个线性无关的码字构成，这 \(k\) 个线性无关的码字组成 \((n,k)\) 循环码的基底，且基底不唯一。

  • 获得 \(k\) 个线性无关码字的方法 当循环码的生成多项式 \(g(x)\) 确定后，可取 \(g(x)\) 本身加上移位 \(k - 1\) 次所得到的 \(k - 1\) 个码字，与 \(g(x)\) 一起作为 \(k\) 个基底，即：

    \[ \begin{align *} G&=\begin{bmatrix}x^{k - 1}g(x)\\x^{k - 2}g(x)\\\vdots\\xg(x)\\g(x)\end{bmatrix}\\ &=\begin{bmatrix}g_{n - k}&g_{n - k - 1}&\cdots&g_0&0&0&\cdots&0\\0&g_{n - k}&g_{n - k - 1}&\cdots&g_0&0&\cdots&0\\\vdots&&&\ddots&&&\vdots\\0&\cdots&0&0&g_{n - k}&g_{n - k - 1}&\cdots&g_0\end{bmatrix} \end{align*} \]

    这 \(k\) 个矢量线性无关，且由 \(g(x)\) 循环移位得到，所以都是码字，它们构成一个 \(k\times n\) 的矩阵，即循环码的生成矩阵。

• 循环码的系统码

  • 系统循环码的编码：

    • 码多项式

      \[ c(x)=x^{n - k}m(x)+r(x) \]

      其中 \(r(x)\) 是与码字中 \((n - k)\) 个校验元相对应的 \((n - k - 1)\) 次多项式。 对等式两边取 \(\bmod g(x)\)：

    • 等式左边：\(c(x)=m(x)g(x)\)，所以 \(c(x)\bmod g(x)=0\) 。

    • 等式右边：必有 \([x^{n - k}m(x)+r(x)]\bmod g(x)=0\) ，由于 \(r(x)\) 的幂次 \((n - k - 1)\) 低于 \(g(x)\) 的幂次 \((n - k)\) ，要使等式右边为 \(0\)，必有

      \[ x^{n - k}m(x)\bmod g(x)=r(x) \]

  • 系统码的编码步骤：

    1. 将信息多项式 \(m(x)\) 乘以 \(x^{n - k}\) ，即左移 \((n - k)\) 位
    2. 将 \(x^{n - k}m(x)\) 除以 \(g(x)\) ，得到余式 \(r(x)\)
    3. 得到系统循环码的码多项式：\(c(x)=x^{n - k}m(x)+r(x)\)
    4. 将码多项式转换为码字。

  • 系统码的生成矩阵

    • 系统形式的生成矩阵 \(G = [I | P]\)
    • \[ G(x)=\begin{bmatrix}x^{n-1} + p_{n-k}(x)\\x^{n-2} + p_{n-k-1}(x)\\\vdots\\x^{n-k+1} + p_1(x)\\x^{n-k} + p_0(x)\end{bmatrix}_{k \times n} \]

      其中

      \[ p_{i}(x)=x^{i+(n-k)}\bmod(g(x)) \]

• 示例：一个长度 \(n = 7\) 的循环码的构造方法

  1. 求一种 \((7, 4)\) 循环码

     1. 对 \(x^7 + 1\) 作因式分解： \(x^7 + 1=(x + 1)(x^3 + x^2 + 1)(x^3 + x + 1)\) ，故 \(x^7 + 1\) 有如下因式：

        • 一次因式：\(x + 1\)（一个）
        • 三次因式：\(x^3 + x + 1\)，\(x^3 + x^2 + 1\)（两个）
        • 四次因式：\((x + 1)(x^3 + x^2 + 1)=x^4 + x^2 + x + 1\) ，\((x + 1)(x^3 + x + 1)=x^4 + x^3 + x^2 + 1\)（两个）
        • 六次因式：\((x^3 + x^2 + 1)(x^3 + x + 1)=x^6 + x^5 + x^4 + x^3 + x^2 + x + 1\)（一个） 2. 以 \((n - k)\) 次因式作为生成多项式：
        • \(n - k = 1\)，\(k = 6\)，生成一种 \((7, 6)\) 循环码；
        • \(n - k = 3\)，\(k = 4\)，生成两种 \((7, 4)\) 循环码；
        • \(n - k = 4\)，\(k = 3\)，生成两种 \((7, 3)\) 循环码；
        • \(n - k = 6\)，\(k = 1\)，生成一种 \((7, 1)\) 循环码。

     2. 求一种 \((7, 4)\) 循环码，可选 \(n - k = 3\) 次多项式 \(x^3 + x^2 + 1\) 或 \(x^3 + x + 1\) 为生成多项式。以选择 \(g(x)=x^3 + x^2 + 1\) 为例，\(n - k = 3\)，\(k = 4\)（信息位为 \(4\) ）。 设信息多项式为

        \[ m(x)=m_3x^3 + m_2x^2 + m_1x + m_0 \]

        则循环码编码后的码多项式为

        \[ c(x)=m(x)g(x)=(m_3x^3 + m_2x^2 + m_1x + m_0)(x^3 + x^2 + 1) \]

        \(m\)	\(m(x)\)	\(c(x)\)	\(c\)
        \(0000\)	\(0\)	\(0\)	\(0000000\)
        \(0001\)	\(1\)	\(x^3 + x^2 + 1\)	\(0001101\)
        \(0010\)	\(x\)	\(x^4 + x^3 + x\)	\(0011010\)
        \(0011\)	\(x + 1\)	\(x^4 + x^2 + x + 1\)	\(0010111\)
        \(0100\)	\(x^2\)	\(x^5 + x^4 + x^2\)	\(0101100\)
        \(\cdots\)	\(\cdots\)	\(\cdots\)	\(\cdots\)

        最终得：

  2. 求 \(g(x)=x^3 + x^2 + 1\)，\(k = 4\) 的循环码的生成矩阵：

     \[ \begin{cases} x^3g(x)\leftrightarrow1101000\\ x^2g(x)\leftrightarrow0110100\\ xg(x)\leftrightarrow0011010\\ g(x)\leftrightarrow0001101 \end{cases} \Rightarrow G=\begin{bmatrix}1101000\\0110100\\0011010\\0001101\end{bmatrix} \]

     当循环码的生成矩阵确定后，编码规则为

     \[ \boldsymbol{c}=\boldsymbol{m}G \]

     例如，当 \(\boldsymbol{m}=(1001)\) 时，\(\boldsymbol{c}=(1001)G = 1100101\) 。 这与通过生成多项式计算结果相同：\(m(x)g(x)=(x^3 + 1)(x^3 + x^2 + 1)=x^6 + x^5 + x^2 + 1\)，对应码字也是 \(1100101\) 。

  3. 求 \(g(x)=x^3 + x^2 + 1\)，\(m = (1001)\) 的系统码字。

     1. 计算 \(x^{n - k}m(x)\)：
        • 因为 \(n = 7\)，\(k = 4\)，\(m(x)=x^3 + 1\)，所以 \(x^{n - k}m(x)=x^3(x^3 + 1)=x^6 + x^3\) 。

     2. 计算 \(x^{n - k}m(x)\) 除以 \(g(x)\) 的余式 \(r(x)\)： 用 \(x^6 + x^3\) 除以 \(x^3 + x^2 + 1\) ，通过长除法： 得到 \(r(x)=x + 1\) 。

     3. 得到系统循环码的码多项式 \(c(x)\) 并转换为码字：

        • \(c(x)=x^{n - k}m(x)+r(x)=x^6 + x^3 + x + 1\) ，转换为码字 \(c=(1001011)\) 。

  4. 求 \((7, 4)\) 循环码 \(g(x)=x^3 + x^2 + 1\) 系统形式的生成矩阵： 设 \(G=\begin{bmatrix}g_3\\g_2\\g_1\\g_0\end{bmatrix}=\begin{bmatrix}1000p_{32}p_{31}p_{30}\\0100p_{22}p_{21}p_{20}\\0010p_{12}p_{11}p_{10}\\0001p_{02}p_{01}p_{00}\end{bmatrix}\) ，\(G(x)=\begin{bmatrix}x^6 + p_3(x)\\x^5 + p_2(x)\\x^4 + p_1(x)\\x^3 + p_0(x)\end{bmatrix}\) 分别计算：

     • \(p_3(x)=x^6\bmod g(x)=x^2 + x\)
     • \(p_2(x)=x^5\bmod g(x)=x + 1\)
     • \(p_1(x)=x^4\bmod g(x)=x^2 + x + 1\)
     • \(p_0(x)=x^3\bmod g(x)=x^2 + 1\)

     最终得到 \(G=\begin{bmatrix}1000110\\0100011\\0010111\\0001101\end{bmatrix}\)

编译码方法及其实现电路

• 循环码的编码

  • 编码步骤：
    1. 将信息多项式 \(m(x)\) 乘以 \(x^{n - k}\) ，即左移 \((n - k)\) 位。
    2. 将 \(x^{n - k}m(x)\) 除以 \(g(x)\) ，得到余式 \(r(x)\)
    3. 得到系统循环码的码多项式 \(c(x)=x^{n - k}m(x)+r(x)\)
    4. 将码多项式转换为码字。

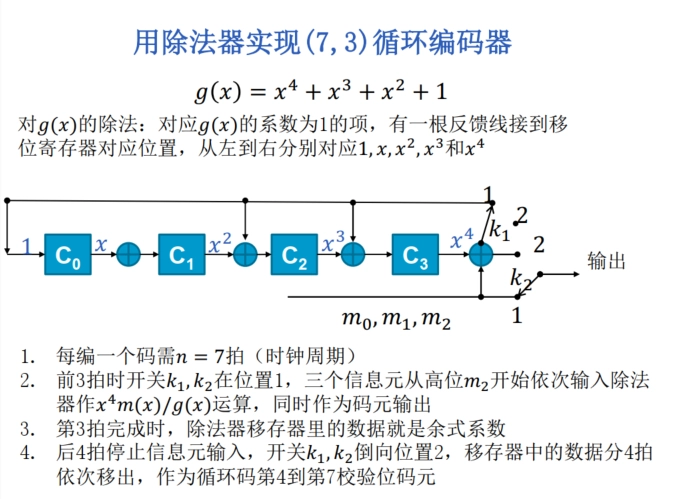

  • 用除法器实现 \((7,3)\) 循环编码器：

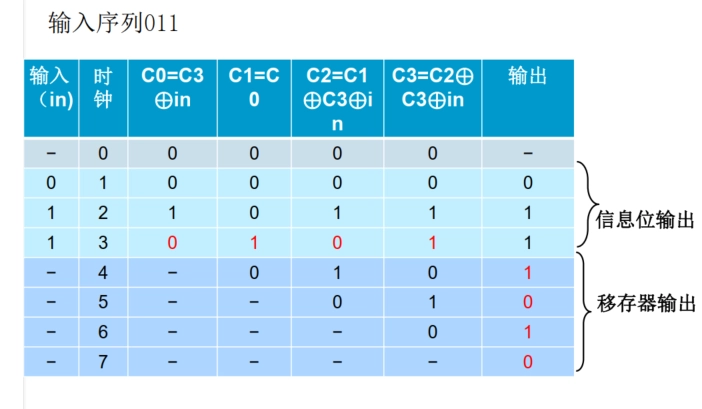

  • 除法器编码示例：

• 循环码的译码

  • 译码步骤：
    1. 计算接收多项式 \(R(x)\) 的伴随多项式 \(S(x)\) ，伴随式为 \(0\) 则认为无差错
    2. 根据 \(S(x)\) 找出相应错误图样多项式 \(e(x)\)
    3. 将 \(e(x)\) 和 \(R(x)\) 模 \(2\) 加，得到译码输出 \(\hat{c}(x)\) 。
  • 伴随式计算及错误检测：

    • 设接收多项式为 \(R(x)\) ，码多项式为 \(c(x)\) ，错误图样多项式为 \(e(x)\) ，则

      \[ R(x)=c(x)+e(x) \]

      用生成多项式 \(g(x)\) 除 \(R(x)\) 得伴随式

      \[ s(x)=R(x)\bmod g(x)=e(x)\bmod g(x) \]

      可通过译码电路高效实现

高莱（Golay）码

• 二进制高莱码（Golay (23,12)码）的编码

  • 二进制高莱码是一种循环码，其生成多项式为：

    \[ g(x)=x^{11}+x^{9}+x^{7}+x^{6}+x^{5}+x + 1 \]

  • 编码步骤：

    1. 信息位准备：假设有 12 位的信息位，记为 \(m(x)\)。
    2. 生成多项式：使用生成多项式 \(g(x)\)。
    3. 计算校验位：
       • 将信息位 \(m(x)\) 左移 11 位（即乘以 \(x^{11}\) ），得到 \(x^{11}m(x)\)。
       • 计算 \(x^{11}m(x)\) 除以 \(g(x)\) 的余数 \(r(x)\)。
       • 将余数 \(r(x)\) 添加到 \(x^{11}m(x)\) 的末尾，得到编码后的码字 \(c(x)=x^{11}m(x)+r(x)\)。
  • 扩展高莱码（Golay (24,12)码）的编码
  • 扩展高莱码是在二进制高莱码的基础上增加一个奇偶校验位。
  • 编码步骤：
    1. 二进制高莱码编码：首先使用二进制高莱码的编码方法，生成 23 位的码字 \(c(x)\) 。
    2. 计算奇偶校验位：
       • 计算 23 位码字中 1 的个数。
       • 如果 1 的个数为奇数，则添加 1 作为奇偶校验位；如果为偶数，则添加 0 。
    3. 生成扩展码字：将奇偶校验位添加到 23 位码字的末尾，得到 24 位的扩展高莱码。

循环冗余校验（Cyclic Redundancy Check，CRC）

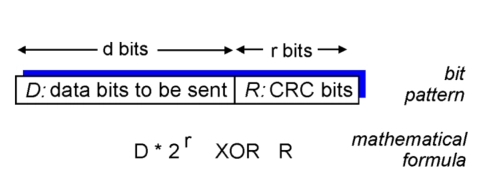

• 原理：
  • 把数据视作二进制数 \(D\)
  • 确定校验序列长度 \(r\)
  • 选择长度为 \(r + 1\) 的生成序列 \(G\)
  • \(D\) 后面添加 \(r\) 个 \(0\) 后除以 \(G\) ，余数为校验序列 \(R\)
  • 将 \(R\) 附加在 \(D\) 后面作为实际传输数据。
  • 检错：接收方将接收到的数据除以 \(G\) ，若余数为 \(0\) ，则认为无出错，否则认为传输出错
• 特点：可检测长度小于 \(r + 1\) bits 的所有突发错误。

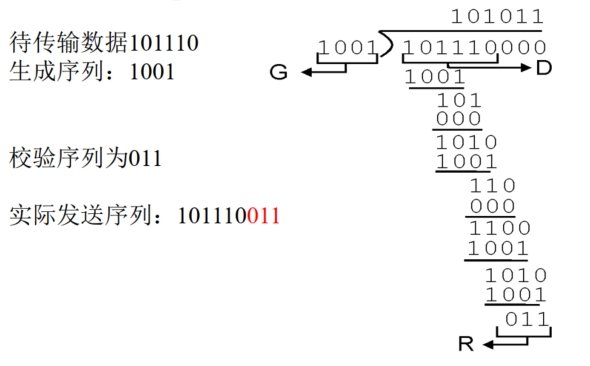

• CRC 示例：

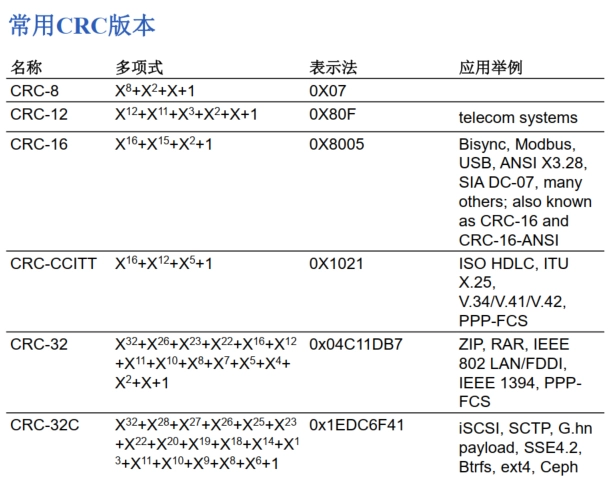

• 常用 CRC 版本：

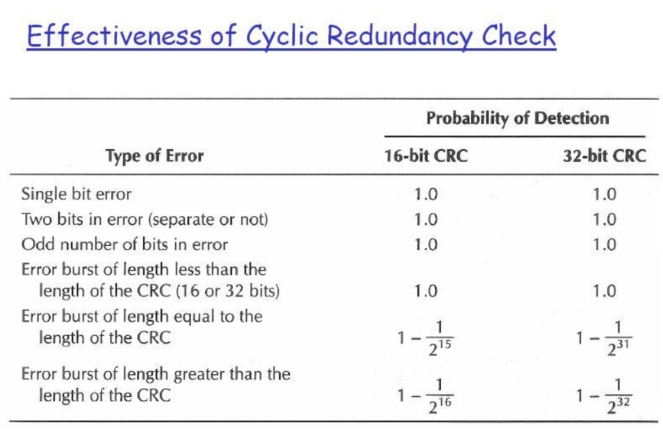

• CRC 有效性：
