数据流分析¶
静态分析背景¶
- 程序相关核心问题
- 程序是否在所有输入下终止？
- 堆内存最大使用量是多少？
- 敏感信息是否泄露/被篡改？
- 是否存在缓冲区溢出、SQL 注入、XSS 等漏洞？
- 是否存在数据竞争？
- 静态分析的价值
- 提高效率：优化资源利用率、支持编译器优化
- 确保正确性：验证程序行为、及早发现错误
- 辅助开发：支持程序理解与重构
- 静态分析与测试的区别
- 测试（动态分析）成本高（占开发成本 50%），并发/分布式系统中"海森堡缺陷"难以复现
- 静态分析：对程序进行推理的程序，无需执行即可分析程序属性
- 完美程序分析器的三大特性
- 可靠性（SOUNDNESS）：不遗漏任何错误
- 可靠性 - 真实情况 = 误报（False Positive）
- 过度近似
- 完备性（COMPLETENESS）：不产生误报
- 真实情况 - 完备性 = 漏报（False Negative）
- 不足近似
- 在安全应用中，漏报 通常不可接受
- 终止性（TERMINATION）：始终给出分析结果
- 工程实现关键要求
- 可靠性（SOUNDNESS）：不遗漏任何错误
- 静态分析漏洞发现示例（指针相关错误）：以下 C 代码经
gcc -Wall和lint检测无报错，但存在多重安全漏洞：int main() { char *p, *q; p = NULL; printf("%s", p); // 1. 空指针解引用：NULL指针传递给'%s'格式符，导致程序崩溃 q = (char *)malloc(100); p = q; free(q); *p = 'x'; // 2. 释放后使用：向已释放内存写入数据，未定义行为 free(p); // 3. 双重释放：重复释放同一内存，破坏堆结构 p = (char *)malloc(100); p = (char *)malloc(100); // 4. 内存泄漏：第一块分配内存地址丢失，无法释放 q = p; strcat(p, q); // 5. 错误字符串操作：p和q指向同一块未初始化内存，无'\0'结尾 }
基本概念¶
- 数据流（Data Flow）
- 程序中一个 变量 在 定义（赋值）点 与 使用（引用）点 之间的 传递路径与值变化状态
- 描述数据的传递与变化
- 数据流图（Data-Flow Graph, DFG）
- 节点：变量
- 有向边："定义-使用"关系（定义点 D 指向使用点 U）
- 控制流（Control Flow）
- 程序在执行时，控制权（即下一步执行哪条指令）是如何传递的。包括简单的顺序执行和由 跳转、分支、循环和函数调用 等引起的复杂路径
- 描述程序中语句执行的部分顺序关系
- 控制流图（Control-Flow Graph, CFG）
- 节点：单条语句或基本块
- 有向边：语句/基本块的执行顺序
- 基本块（Basic Block, BB）
- 定义：程序中只有一个入口和一个出口的连续指令序列
- 领导者（Leader）准则：
- 首指令为领导者准则：程序的第一条指令自动成为基本块的领导者
- 跳转目标准则：任何作为跳转或分支目标的指令（即标签所在的指令）是领导者
- 跳转后继准则：任何紧跟在跳转或分支指令之后的指令是领导者

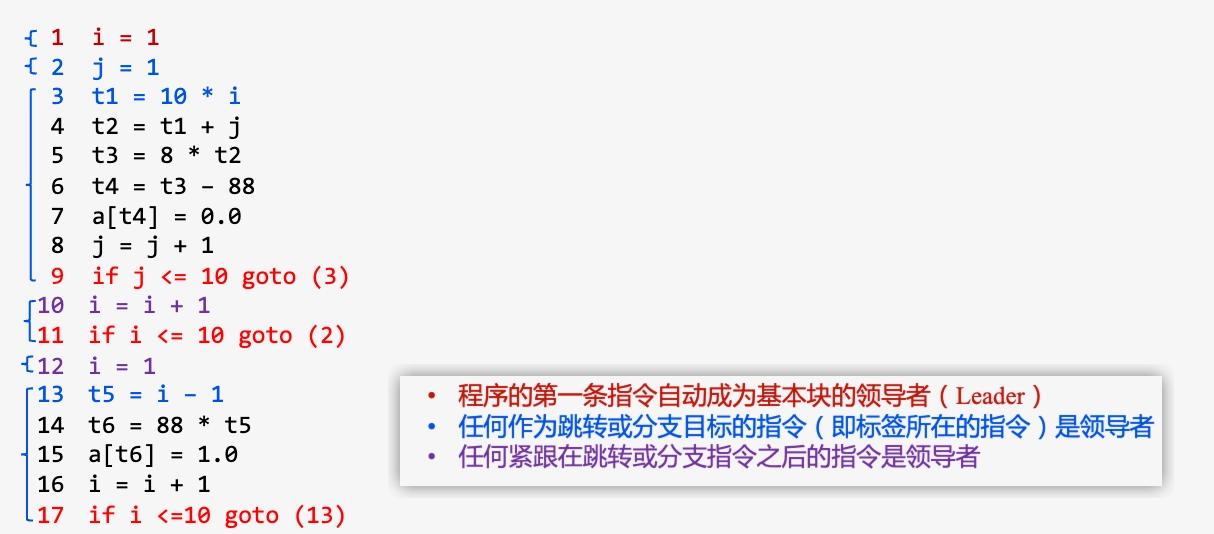

- 基本块划分示例（10×10 矩阵置为单位矩阵）
数据流分析基础¶
- 数据流分析（Data-Flow Analysis, DFA）：静态分析 技术，通过在 控制流图 上模拟数据流动，推断每个 程序点 上程序状态的 保守近似信息，用于收集程序各点 可能计算的值的集合 信息。
- 程序点（Program Point）：程序执行流程中位于某条语句之前或之后的特定位置，用于标记程序执行状态的上下文，是数据流分析的基本单位

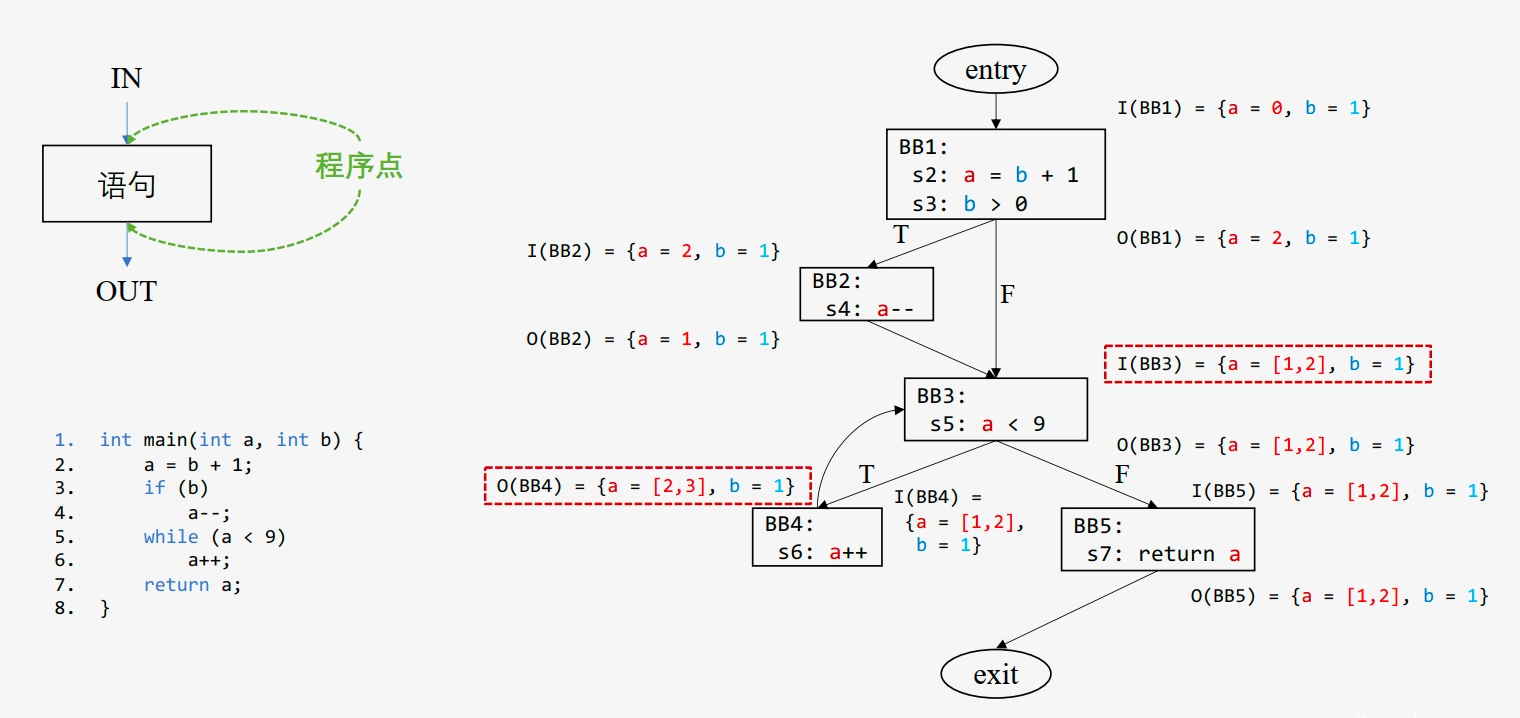

- 示例：
- 分析维度分类
- 按传播方向
- 正向/前向分析：信息传播与程序执行方向一致（从入口到出口）
- 反向/后向分析：信息传播与程序执行方向相反（从出口到入口）
- 按分析性质
- 可能性分析（May Analysis）：输出"可能为真"，过度近似（over-approximation）
- 必然性分析（Must Analysis）：输出"必须为真"，不足近似（under-approximation）
- 按传播方向
数据流分析应用¶
活跃变量分析（LVA）¶
- 活跃变量：程序点 \(p\) 上，若变量 \(v\) 可能被从 \(p\) 出发的某条路径使用，则 \(v\) 在 \(p\) 处活跃；否则为死亡（失效）。
- 活跃变量分析（Live Variable Analysis, LVA）：一种编译器优化技术，用于判断程序某点的变量值是否会在后续操作中被使用，支撑编译器寄存器分配优化。
- 传播方向：反向/后向分析（从程序出口向入口传播）
- 分析性质：可能性分析（May Analysis）
-

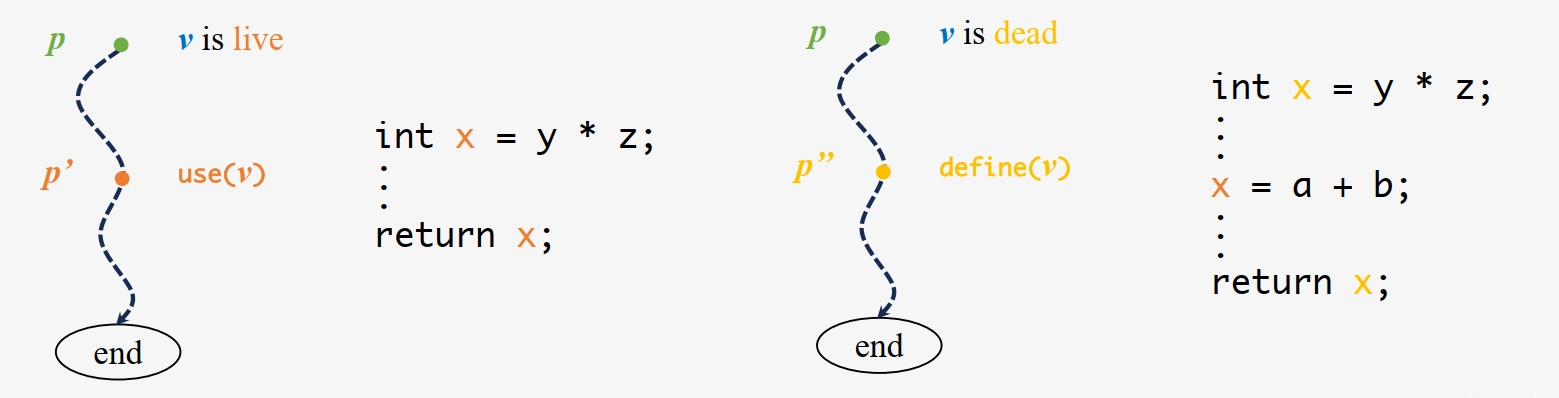

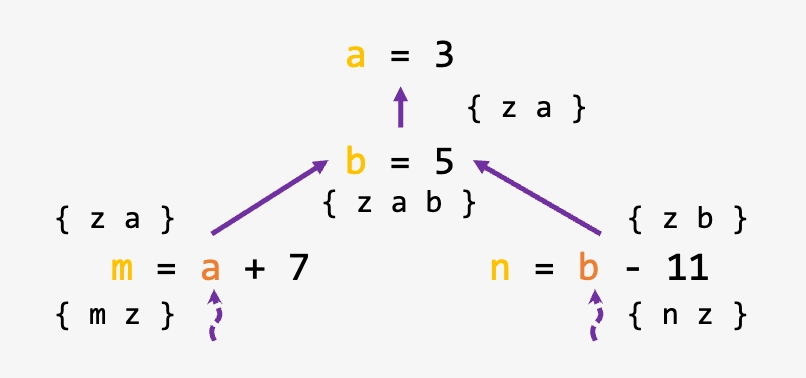

示例：
-
核心思想：
- 如果使用了变量值 \(v\)，则指令/块会使变量 \(v\) 活跃
- 如果定义了变量值 \(v\)，则指令/块会使变量 \(v\) 失效
-

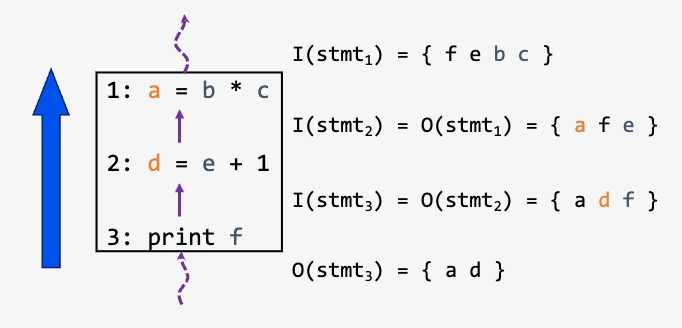

数据流方程：
- \(use(n)\)：在基本块 \(n\) 中被使用但使用前未定义的变量集合
- \(def(n)\)：在基本块 \(n\) 中被定义的变量集合
- \(I(n) = (O(n) - def(n)) \cup use(n)\)：基本块 \(n\) 的入口活跃变量集合
- \(O(n) = \bigcup_{s \in succ(n)} I(s)\)：基本块 \(n\) 的出口活跃变量集合
- \(succ(n)\)：基本块 \(n\) 的直接后继块集合
- Meet 操作：数据流方程中的集合并集（Union）操作，当且仅当变量在 任一后继块的入口点活跃 时，其在当前块出口点活跃
-
算法
- 输入：控制流图 \(G\)
- 输出：每个基本块 \(B\) 的 \(I(B)\) 和 \(O(B)\)
Algorithm LVA: for (each basic block b in G) I(b) = {} // 初始化入口活跃变量集合为空 while (any I changes) // 迭代直至收敛 for (each basic block b in G\exit) { // 排除出口块 O(b) = ∪{I(s) | s is a successor of b} I(b) = (O(b) - def(b)) ∪ use(b) } -

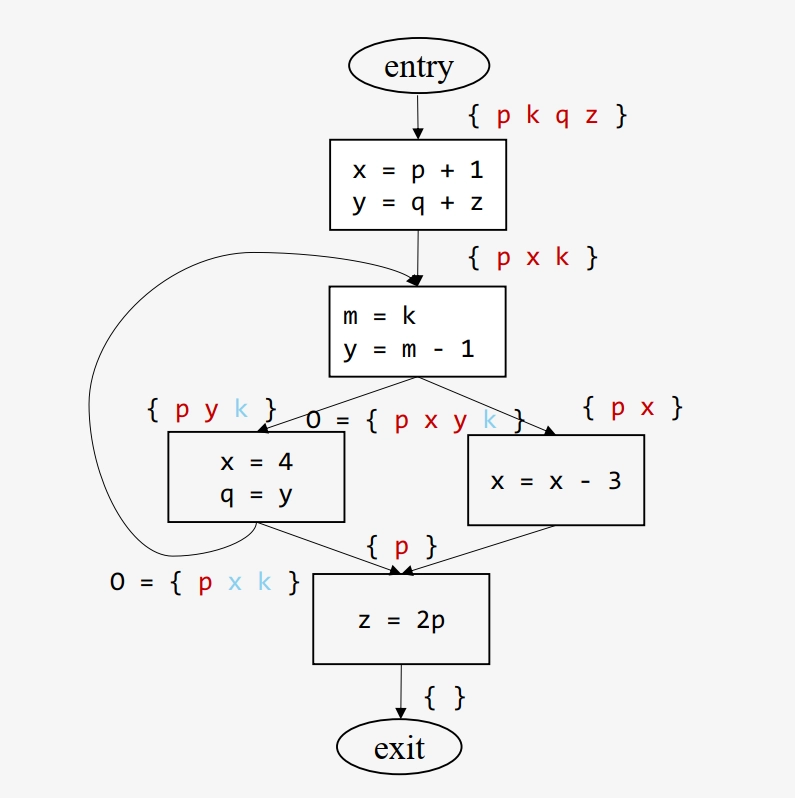

示例：
可用表达式分析（AEA）¶
- 可用表达式：一个表达式 \(e\) 在程序点 \(p\) 处可用需要满足以下条件：
- 从程序入口到 \(p\) 的 所有路径都必须 经过 \(e\) 的求值
- 在 \(e\) 的最后一次求值后，不存在使 \(e\) 失效的操作
- 可用表达式分析（Available Expression Analysis, AEA）：判断该表达式的值是否已被计算过，识别可重用的表达式结果，避免冗余计算优化。
- 传播方向：正向/前向分析（从程序入口向出口传播）
- 分析性质：必然性分析（Must Analysis）
-

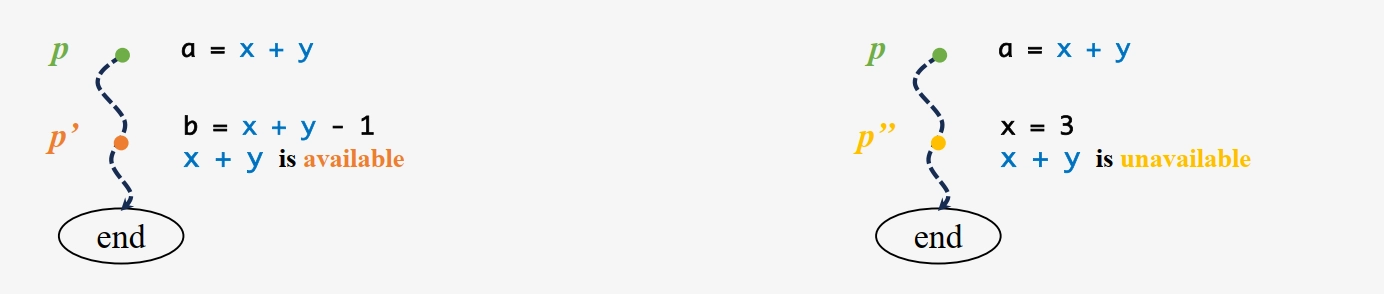

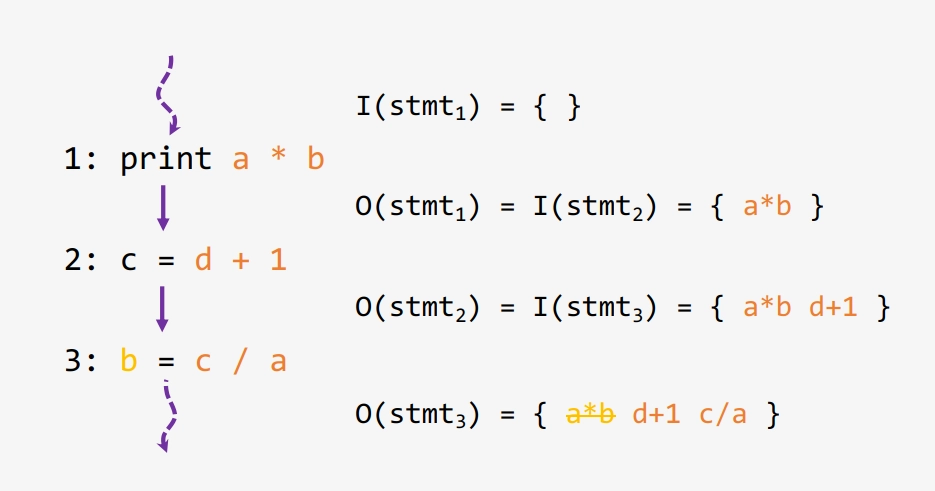

示例：
-
核心思想：
- 节点通过生成（计算）当前值使 \(e\) 变为可用状态
- 节点通过消除（使失效）当前值使 \(e\) 变为不可用状态
-
数据流方程
- \(gen(n)\)：在基本块 \(n\) 中计算且之后操作数未被重定义的表达式集合
- \(kill(n)\)：因基本块 \(n\) 中变量重定义而变得不可用的表达式集合
- \(O(n) = (I(n) \cup gen(n)) - kill(n)\)：基本块 \(n\) 的出口可用表达式集合
- \(I(n) = \bigcap_{p \in pred(n)} O(p)\)：基本块 \(n\) 的入口可用表达式集合
- \(pred(n)\)：基本块 \(n\) 的直接前驱块集合

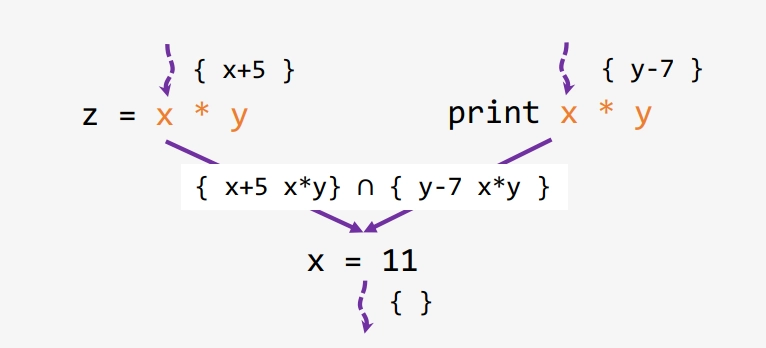

- Meet 操作：数据流方程中的集合交集（Intersection）操作，当且仅当表达式在 所有前驱块的出口点可用 时，其在当前块入口点可用
-
算法
- 输入：控制流图 \(G\)
- 输出：每个基本块 \(B\) 的 \(I(B)\) 和 \(O(B)\)
Algorithm AEA: for (each b in G\entry) O(b) = {} // 初始化出口可用表达式集合为空 while (any O changes) // 迭代直至收敛 for (each b in G\entry) { // 排除入口块 I(b) = ∩{O(p) | p ∈ pred(n)} O(b) = (I(b) ∪ gen(b)) - kill(b) } -

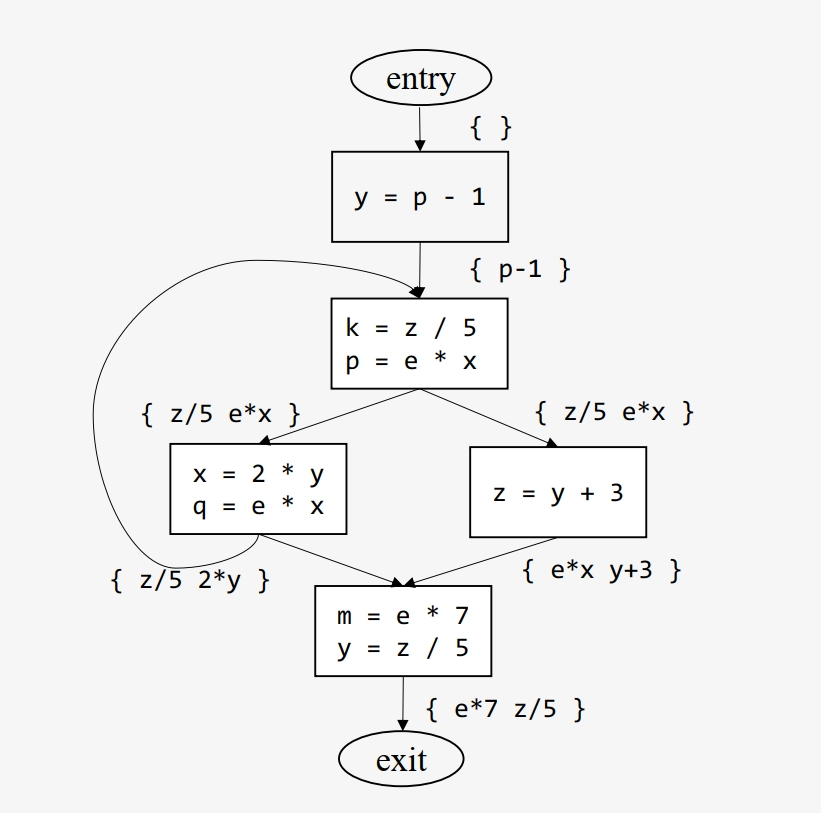

示例：
