第四章 信息率失真函数¶
4.1 信息率失真函数的概念和性质¶
失真函数¶

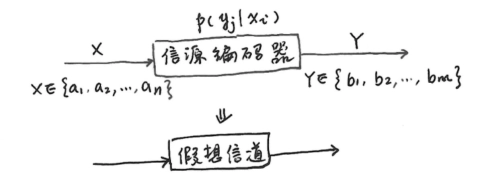

- 信源编码器模型：
- 信源 \(X \in \{a_1,a_2,\cdots,a_n\}\)
- 经信源编码器输出 \(Y \in \{b_1,b_2,\cdots,b_m\}\)
-
失真函数 \(d(x_i,y_j)\) 定义为：
\[ d(x_i,y_j)=\begin{cases}0, & x_i = y_j \\ \alpha, & \alpha>0, x_i\neq y_j\end{cases} \] -
失真矩阵 \(d\) 定义为：
\[ d = [d(x_i,y_j)]_{n×m} = \begin{bmatrix}d(a_1,b_1)&d(a_1,b_2)&\cdots&d(a_1,b_m)\\\cdots\\d(a_n,b_1)&d(a_n,b_2)&\cdots&d(a_n,b_m)\end{bmatrix} \] -
\(d(x_i,y_j)\) 的函数形式可任意选择，常用的有：
- 均方失真：\(d(x_i,y_j)=(x_i - y_j)^2\) （连续信源）
- 绝对失真：\(d(x_i,y_j)=\vert x_i - y_j\vert\) （连续信源）
- 相对失真：\(d(x_i,y_j)=\vert x_i - y_j\vert/\vert x_i\vert\) （连续信源）
- 误码失真：\(d(x_i,y_j)=\delta(x_i,y_j)=\begin{cases}0, & x_i = y_j \\ 1, & 其他\end{cases}\) （离散信源）

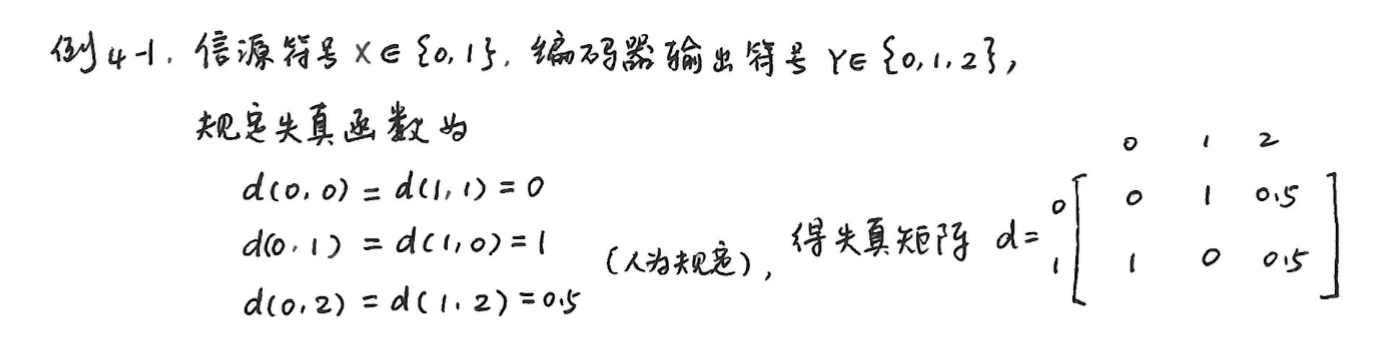

- 例题：
平均失真¶
-
对于离散随机变量，平均失真 \(\overline{D}\) 的计算公式为：
\[ \begin{aligned} \overline{D} = E(d(x_i,y_j)) &= \sum_{i = 1}^{n}\sum_{j = 1}^{m}p(a_i,b_j)d(a_i,b_j) \\ &= \sum_{i = 1}^{n}\sum_{j = 1}^{m}p(a_i)p(b_j|a_i)d(a_i,b_j) \end{aligned} \]其中:
- \(p(a_i)\) 是信源符号分布
- \(p(b_j|a_i)\) 是有失真编码器转移概率分布
- \(d(a_i,b_j)\) 是离散随机变量失真函数
信息率失真函数 \(R(D)\)¶

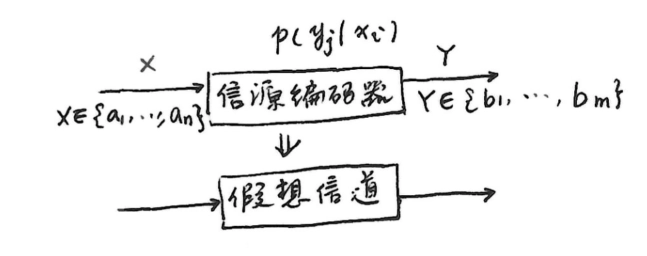

- 将信源编码器看作信道：
- 编码的目的：
- 使传输率 \(R\) 尽量小
- 但是 \(R\) 越小，\(\overline{D}\) 越大
- 在满足 \(\overline{D} \leq D\) 条件下，选择一种编码方法使 \(R\) 尽量小
-
信息传输率 \(R= I(X;Y)\)，计算公式为：
\[ \begin{aligned} R = I(X;Y) & =\sum_{i,j}p(x_i,y_j)\log\frac{p(y_j|x_i)}{p(y_j)} \\ & =\sum_{i,j}p(x_i)p(y_j|x_i)\log\frac{p(y_j|x_i)}{\sum_{i}p(x_i)p(y_j|x_i)} \end{aligned} \] -
对于某特定信源，\(p(x_i)\) 确定，\(I(X;Y)\) 是关于 \(p(y_j|x_i)\) 的凸函数（\(\cup\) 型下凸函数），可以从信道集合 \(P_D\) 中找到一种信道 \(p(y_j|x_i)\)，使 \(I(X;Y)\) 最小。
-
信道集合 \(P_D\)（\(D\) 允许试验信道）定义为：
\[ P_D = \{p(b_j|a_i) \quad|\quad \overline{D} \leq D, i = 1,2,\cdots,n;j = 1,2,\cdots,m\} \] -
信息率失真函数 \(R(D)\) 为：
\[ R(D)=\min_{P_D}I(X;Y) \] -
对于 离散无记忆信道，\(R(D)\) 可写成：
\[ R(D)=\min_{P_{ij}\in P_D}\sum_{i = 1}^{n}\sum_{j = 1}^{m}p(a_i)p(b_j|a_i)\log\frac{p(b_j|a_i)}{p(b_j)} \]
-
-

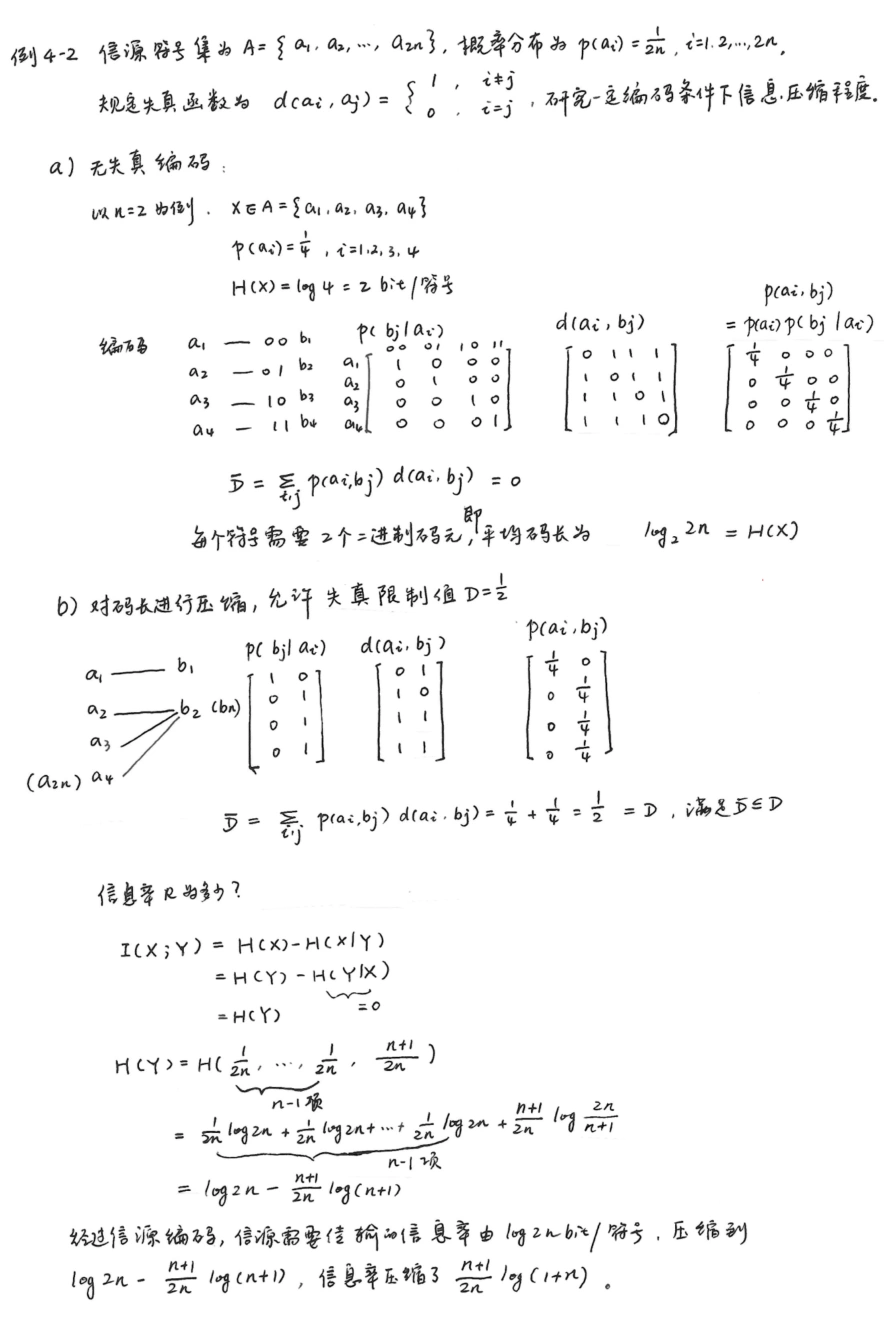

例题：
信息率失真函数的性质¶
\(R(D)\) 函数的定义域¶
-
\(D_{min}\) 和 \(R(D_{min})\)
- 平均失真 \(D\) 是失真函数 \(d(x,y)\) 的数学期望，因此 \(D\) 也是非负实数，所以 \(D_{min} = 0\)。
-
\[ R(D_{min}) = R(0)=H(X) \]
等式成立的条件：
- \(D_{min} = 0\)：失真矩阵中每行至少有一个零，令条件概率在该行该处为 1
- \(R(0) = H(X)\)：每一列最多只有一个零，否则多个 \(X\) 对应一个 \(Y\)，\(R(0) = H(Y) < H(X)\)。
- 对于连续信源，\(R(D_{min}) = R(0)=H_c(X)=\infty\)。
-
\(D_{max}\) 和 \(R(D_{max})\)
-
\[ D_{max}=\min_{R(D)=0} D \]\[ R(D_{max})=0 \]
-
当 \(R(D)=0\)，即 \(I(X;Y)=0\)，\(X\)、\(Y\) 互相独立，\(p(y_j|x_i)=p(y_j)=p_j\)
-
\[ \overline{D}=\sum_{i = 1}^{n}\sum_{j = 1}^{m}p_ip_jd_{ij} \]
其中 \(p_i\)、\(d_{ij}\) 已知，\(D_{max}\) 为满足 \(\sum_{j}p_j = 1\) 条件下 \(\overline{D}\) 的最小值。
-
\[ \begin{align *} D_{max} & =\min\sum_{j = 1}^{m}p_j\sum_{i = 1}^{n}p_id_{ij} \\ &=\min_{j = 1,2,\cdots,m}\sum_{i = 1}^{n}p_id_{ij} \end{align*} \]
即在 \(j = 1, 2, \cdots,m\) 中，找到 \(\sum_{i = 1}^{n}p_id_{ij}\) 值最小的一列 \(j\)，此时取 \(p_j = 1\)，其余置 \(0\)
-
-
\(R(D)\) 函数的定义域和值域
-
\(R(D)\) 函数的最大定义域为
\[ [0\quad, \min_{j = 1,2,\cdots,m}\sum_{i = 1}^{n}p_id_{ij}] \] -
\(R(D)\) 函数的最大值域为
\[ [0, H(X)] \] -
-
-

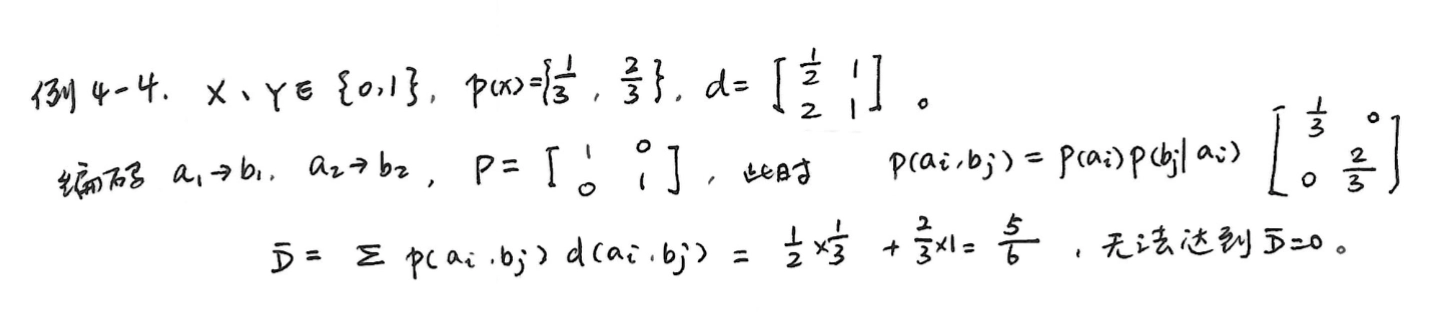

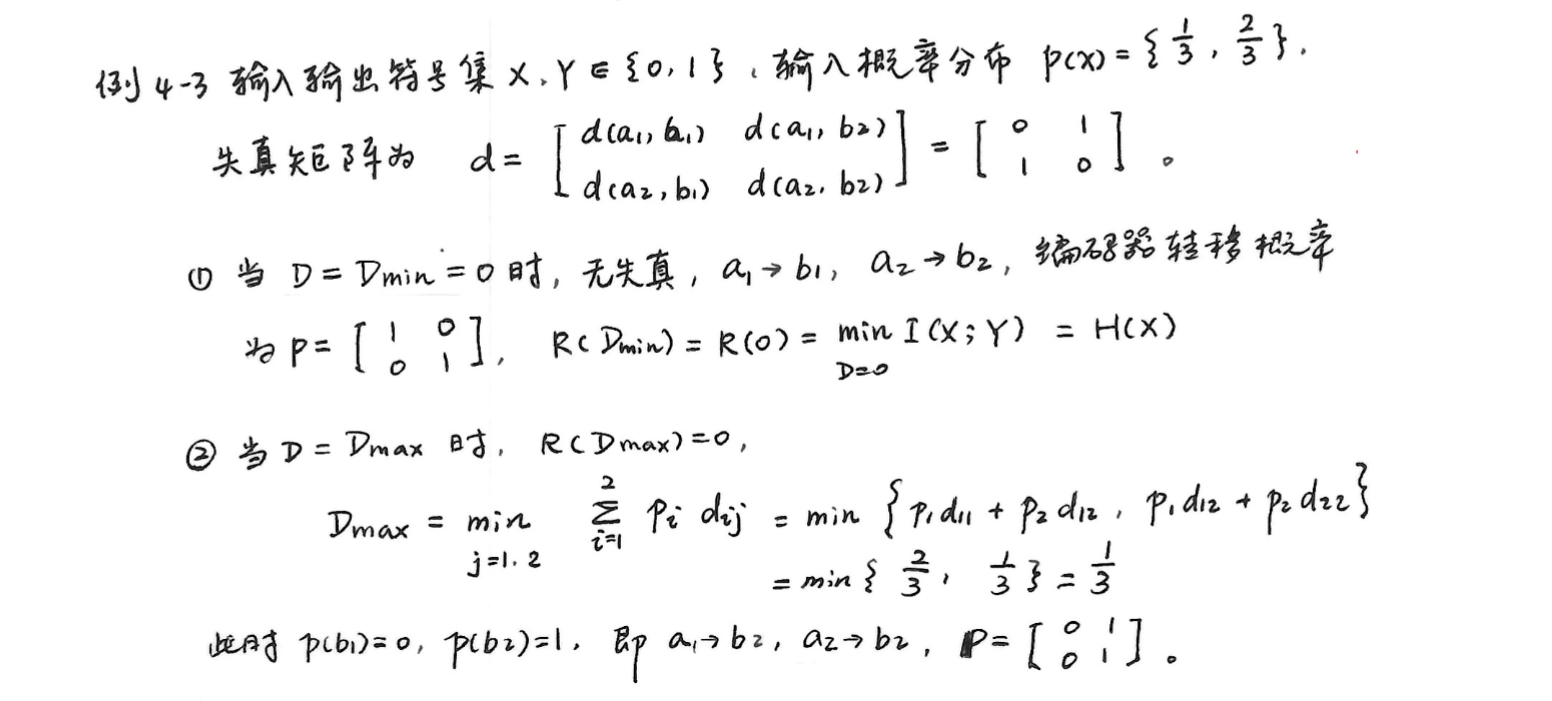

例题：
\(R(D)\) 函数的下凸性和连续性¶
-
下凸性：
\[ D^{\alpha}=\alpha D'+(1 - \alpha)D'' \quad 0\leq\alpha\leq1 \]有
\[ R(D^{\alpha})\leq\alpha R(D')+(1 - \alpha)R(D'') \] -
连续性： 设 \(D' = D+\delta\)，当 \(\delta\to0\) 时，\(P_{D'}\to P_{D}\) ，\(R(D')\to R(D)\) 。
\(R(D)\) 函数的单调递减性¶
- 允许的失真度越大，所要求的信息率就越小。
- 规定了允许失真 \(D\)，及失真函数 \(d(i,j)\)，可以找到 \(R(D)\)，作为衡量信源编码压缩难度的一把尺子。
信息率失真函数与信道容量¶
| 信道容量 \(C\) | 信息率失真函数 \(R(D)\) | |
|---|---|---|
| 研究对象 | 信道 | 信源 |
| 给定条件 | \(p(y_j\|x_i)\) | \(p(x_i)\) |
| 选择参数 | \(p(x_i)\) | \(p(y_j\|x_i)\) |
| 结论 | \(C = \max_{p(x)}I(X;Y)\) | \(R(D)=\min_{P_D}I(X;Y)\) |
| \(H(X\|Y)=H(X)-I(X;Y)\) | 噪声干扰丢失的信息量 | 编码压缩损失的信息量 |
4.2 信息率失真函数 \(R(D)\) 的计算（参量表示法）¶
例题¶
-
例题 1： 已知 \(X,Y\in\{0,1\}\)，\(p(X) =\begin{cases}p, &X=0 \\ 1-p, &X=1 \end{cases}\)，\(0 < p\leq\frac{1}{2}\)，\(d(x,y)=\begin{cases}1, & x\neq y \\ 0, & x = y\end{cases}\) 证明：\(R(D)=\begin{cases}H_b(p)-H_b(D), & 0\leq D\leq p \\ 0, & D > p\end{cases}\)，其中 \(H_b(p)=H(p,1 - p)\)，\(H_b(D)=H(D,1 - D)\)
-
由 \(R(D)\) 性质可得 定义域： 失真矩阵 \(d=\begin{bmatrix}0&1\\1&0\end{bmatrix}\)，令转移概率矩阵 \(P=\begin{bmatrix}1&0\\0&1\end{bmatrix}\) \(D_{min} = 0\)，\(R(0)=H(X)=H_b(p)\) \(D_{max}=\min[p,1 - p]\) = p
-
求 \(R(D)\)： \(R(D)=\min I(X;Y)\)，限制条件 \(P_D = \{p(y|x) | \overline{D}=E(d(X,Y))\leq D\leq D_{max} = p\}\) 令 \(Z = d(X,Y) = \begin{cases}1, & x\neq y \\ 0, & x = y\end{cases}\) \(p(x|y) = p(z|y)\)，\(H(X|Y) = H(Z|Y)\) 又 \(p(z=1) = p_r(x \neq y)=E(d(X,Y))\leq D\leq p\leq \frac{1}{2}\) 且 \(H_b(x)\) 函数关于 \(\frac{1}{2}\) 对称，在 \(0\leq x \leq\frac{1}{2}\) 范围内，\(H_b(x)\) 函数单调递增。 则 \(H(Z) = H_b(p_r(x \neq y)) \leq H_b(D)\)
\[ \begin{align *} I(X;Y)&=H(X)-H(X|Y)\\ &=H_b(p)-H(X|Y)\\ &=H_b(p)-H(Z|Y)(令 z=d(x,y))\\ &\geq H_b(p)-H(Z) (H(Z|Y)\leq H(Z))\\ &\geq H_b(p)-H_b(D) (H(Z) \leq H_b(D)) \end{align*} \]所以 \(R(D) \geq H_b(p)-H_b(D)\)
-
证明下界可达： 构造反向 BSC 信道如图：
令 \(X,Y\in\{0,1\}\)，\(p(Y) =\begin{cases}p, &Y=0 \\ 1-p, &Y=1 \end{cases}\)，\(d(x,y)=\begin{cases}1, & x\neq y \\ 0, & x = y\end{cases}\)
转移概率矩阵 \(P=\begin{bmatrix}1-D & D\\D & 1-D \end{bmatrix}\)
则 \(R = I(X;Y) = H(Y)-H(Y|X) =H_b(p)-H_b(D)\)，达到下界
只需证明存在 \(\alpha\) 满足 \(0\leq\alpha\leq1\)，使得 \(p(X) =\begin{cases}\alpha, &X=0 \\ 1-\alpha, &X=1 \end{cases}\)
易知 \(p = \alpha(1 - D)+D(1 - \alpha)\)，即 \(\alpha=\frac{p - D}{1 - 2D}\)
因为 \(0 \leq D \leq p \leq \frac{1}{2}\)，\(p+D\leq1\)
由此可得 \(0\leq\alpha=\frac{p - D}{1 - 2D}\leq1\)，即存在 \(\alpha\) 满足条件
-
-

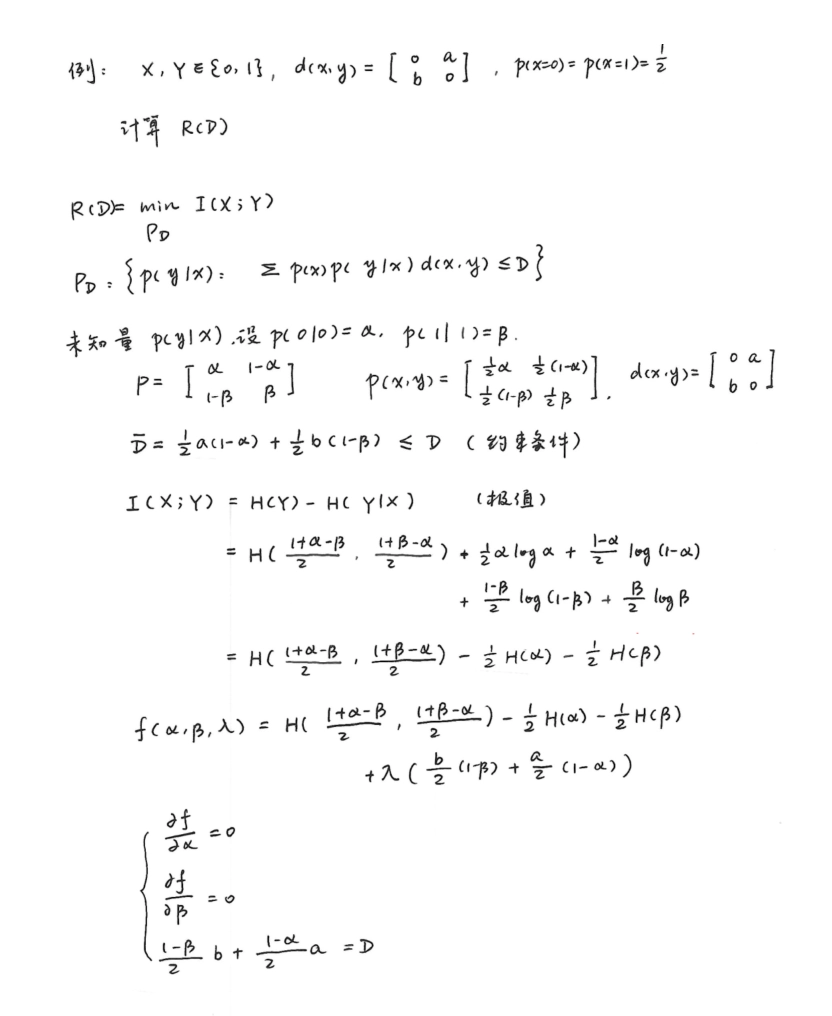

例题 2：
- 结论：二元信源失真函数 \(R(D)=\begin{cases}H_b(p)-H_b(D), & 0\leq D\leq p \\ 0, & D > p\end{cases}\)
参量表示法¶
-
条件与记号 设离散信源的输入序列为
\[ \begin{bmatrix} X \\ P \end{bmatrix} = \begin{bmatrix} x_1 & x_2 & \cdots & x_n \\ p(x_1) & p(x_2) & \cdots & p(x_n) \end{bmatrix} \]输出序列为
\[ \begin{bmatrix} Y \\ P \end{bmatrix} = \begin{bmatrix} y_1 & y_2 & \cdots & y_m \\ p(y_1) & p(y_2) & \cdots & p(y_m) \end{bmatrix} \]字符传输的失真函数为 \(d(x_i,y_j)\) ， \(i = 1,2,\cdots,n\) ； \(j = 1,2,\cdots,m\) 。 为了书写方便，引入记号：
\[ d_{ij} = d(x_i,y_j), \quad p_{ij} = p(y_j\mid x_i)\\ p_i = p(x_i), \quad q_j = p(y_j) \]式中
\[ p(y_j)=\sum_{i = 1}^{n}p(x_i)p(y_j\mid x_i)=\sum_{i = 1}^{n}p_ip_{ij} \] -
问题转换 信息率失真函数 \(R(D)\) 的计算为在约束条件
\[ \begin{cases} \sum_{i = 1}^{n}\sum_{j = 1}^{m}p_ip_{ij}d_{ij} = D \\ \sum_{j = 1}^{m}p_{ij} = 1 \quad i = 1,2,\cdots,n \end{cases} \quad ① \]下，求下式极小值问题。
\[ I(X;Y)=\sum_{i = 1}^{n}\sum_{j = 1}^{m}p_ip_{ij}\ln\frac{p_{ij}}{q_j} \quad ② \]应用拉格朗日乘法，引入乘子 \(s\) 和 \(\mu_i\) ， \(i = 1,2,\cdots,n\) 将上述条件极值问题化成无条件极值问题：
\[ \frac{\partial}{\partial p_{ij}}\left[I(X;Y)-sD - \mu_i\sum_{j = 1}^{m}p_{ij}\right]=0\quad i = 1,2,\cdots,n \quad ③ \] -
求解 由上式 ③ 解出 \(p_{ij}\) ，代入式 ② 中得到在约束条件式 ① 下的 \(I(X;Y)\) 极小值，即 \(R(D)\) 。
\[ \begin{align *} \frac{\partial I(X;Y)}{\partial p_{ij}}&=\frac{\partial}{\partial p_{ij}}\left[\sum_{i = 1}^{n}\sum_{j = 1}^{m}p_ip_{ij}\ln\frac{p_{ij}}{q_j}\right]\\ &=\frac{\partial}{\partial p_{ij}}\left[\sum_{i = 1}^{n}\sum_{j = 1}^{m}p_ip_{ij}\ln p_{ij}-\sum_{i = 1}^{n}\left(\sum_{j = 1}^{m}p_ip_{ij}\right)\ln q_j\right]\\ &=\frac{\partial}{\partial p_{ij}}\left[\sum_{i = 1}^{n}\sum_{j = 1}^{m}p_ip_{ij}\ln p_{ij}-\sum_{j = 1}^{m}q_j\ln q_j\right]\\ &=\left[p_ip_{ij}\frac{1}{p_{ij}} + p_i\ln p_{ij}\right]-\left[q_j\frac{1}{q_j}\frac{\partial q_j}{\partial p_{ij}}+\frac{\partial q_j}{\partial p_{ij}}\ln q_j\right]\\ &=\left[p_i + p_i\ln p_{ij}\right]-\left[p_i + p_i\ln q_j\right]\\ &=p_i\ln\frac{p_{ij}}{q_j}\\ \frac{\partial [sD]}{\partial p_{ij}}&=\frac{\partial}{\partial p_{ij}}\left[s\sum_{i = 1}^{n}\sum_{j = 1}^{m}p_ip_{ij}d_{ij}\right]=sp_id_{ij}\\ \frac{\partial}{\partial p_{ij}}&\left[\mu_i\sum_{j = 1}^{m}p_{ij}\right]=\mu_i \end{align*} \]所以式 ③ 化为：
\[ p_i\ln\frac{p_{ij}}{q_j}-sp_id_{ij}-\mu_i = 0\quad i = 1,2,\cdots,n;j = 1,2,\cdots,m \quad ④ \]由式 ④ 解出 \(p_{ij}\) ：
\[ p_{ij} = q_j\exp\{sd_{ij}\}\exp\left\{\frac{\mu_i}{p_i}\right\} \quad i = 1,2,\cdots,n;j = 1,2,\cdots,m \quad ⑤ \]令 \(\lambda_i=\exp\left\{\frac{\mu_i}{p_i}\right\}\) ，代入式 ⑤ 中得到：
\[ p_{ij} = \lambda_iq_j\exp\{sd_{ij}\} \quad i = 1,2,\cdots,n;j = 1,2,\cdots,m \quad ⑥ \]由 \(\sum_{j = 1}^{m}p_{ij} = 1\) ，将式 ⑥ 对 \(j\) 求和可得到
\[ 1=\sum_{j = 1}^{m}\lambda_iq_j\exp\{sd_{ij}\} \quad i = 1,2,\cdots,n \quad ⑦ \]由式 ⑦ 可解出 \(\lambda_i\) 的值
\[ \lambda_i=\frac{1}{\sum_{j = 1}^{m}q_j\exp\{sd_{ij}\}} \quad ⑧ \]由 \(q_j=\sum_{i = 1}^{n}p_ip_{ij}\) ，将式 ⑥ 两边同乘 \(p_i\) ，并对 \(i\) 求和可得到
\[ q_j=\sum_{i = 1}^{n}p_ip_{ij}=\sum_{i = 1}^{n}\lambda_ip_iq_j\exp\{sd_{ij}\} \quad j = 1,2,\cdots,m \quad \]即
\[ \sum_{i = 1}^{n}\lambda_ip_i\exp\{sd_{ij}\}=1 \quad j = 1,2,\cdots,m \quad ⑨ \]将式 ⑧ 代入式 ⑨ 中，可得到关于 \(q_j\) 的 \(m\) 个方程
\[ \sum_{i = 1}^{n}\frac{p_i\exp\{sd_{ij}\}}{\sum_{l = 1}^{m}q_l\exp\{sd_{il}\}} = 1 \quad j = 1,2,\cdots,m \quad ⑩ \]由式 ⑩ 中可以解出以 \(s\) 为参量的 \(m\) 个 \(q_j\) 值，将这 \(m\) 个 \(q_j\) 值代入式 ⑧ 中可以解出以 \(s\) 为参量的 \(n\) 个 \(\lambda_i\) 值，再将解得的 \(m\) 个 \(q_j\) 值和 \(n\) 个 \(\lambda_i\) 值代入式 ⑥ 中，可以解出以 \(s\) 为参量的 \(mn\) 个 \(p_{ij}\) 值。
将解出的 \(mn\) 个 \(p_{ij}\) 值代入定义式中求出以 \(s\) 为参量的平均失真度 \(D(s)\)
\[ D(s)=\sum_{i = 1}^{n}\sum_{j = 1}^{m}\lambda_ip_iq_jd_{ij}\exp\{sd_{ij}\} \quad ⑪ \]其中， \(\lambda_i\) 和 \(q_j\) 由式 ⑦ 和 ⑩ 求得。
将解出的 \(mn\) 个 \(p_{ij}\) 值代入式 ② 中得到在约束条件 ① 下的 \(I(X,Y)\) 的极小值，即以 \(s\) 为参量的信息率失真函数 \(R(s)\)
\[ \begin{align *} R(s)&=\sum_{i = 1}^{n}\sum_{j = 1}^{m}\lambda_ip_iq_j\exp\{sd_{ij}\}\ln\frac{\lambda_iq_j\exp\{sd_{ij}\}}{q_j}\\ &=\sum_{i = 1}^{n}\sum_{j = 1}^{m}\lambda_ip_iq_j\exp\{sd_{ij}\}(\ln\lambda_i + sd_{ij})\\ &=\sum_{i = 1}^{n}p_i\ln\lambda_i\left[\sum_{j = 1}^{m}\lambda_iq_j\exp\{sd_{ij}\}\right]+s\sum_{i = 1}^{n}\sum_{j = 1}^{m}\lambda_ip_iq_jd_{ij}\exp\{sd_{ij}\}\\ &=\sum_{i = 1}^{n}p_i\ln\lambda_i\left(\sum_{j = 1}^{m}p_{ij}\right)+sD(s)\\ &=\sum_{i = 1}^{n}p_i\ln\lambda_i + sD(s) \quad ⑫ \end{align*} \]一般情况下，参量 \(s\) 无法消去，因此得不到 \(R(D)\) 的闭式解，只有在某些特定的简单问题中才能消去参量 \(s\) ，得到 \(R(D)\) 的闭式解。若无法消去参量 \(s\) ，就需要进行逐点计算。下面分析一下参量 \(s\) 的意义。
将 \(R(D)\) 看成 \(D(s)\) 和 \(s\) 的隐函数，而 \(\lambda_i\) 又是 \(s\) 的函数，利用全微分公式对 \(R(D)\) 求导，可得
\[ \begin{align *} \frac{\mathrm{d}R(D)}{\mathrm{d}D}&=\frac{\partial R(s)}{\partial D(s)}+\frac{\partial R(s)}{\partial s}\left(\frac{\mathrm{d}s}{\mathrm{d}D}\right)+\sum_{i = 1}^{n}\frac{\partial R(s)}{\partial \lambda_i}\left(\frac{\mathrm{d}\lambda_i}{\mathrm{d}D}\right)\\ &=s + D(s)\frac{\mathrm{d}s}{\mathrm{d}D}+\sum_{i = 1}^{n}\frac{p_i}{\lambda_i}\cdot\frac{\mathrm{d}\lambda_i}{\mathrm{d}D}\\ &=s+\left[D(s)+\sum_{i = 1}^{n}\frac{p_i}{\lambda_i}\cdot\frac{\mathrm{d}\lambda_i}{\mathrm{d}s}\right]\frac{\mathrm{d}s}{\mathrm{d}D} \quad ⑬ \end{align*} \]为求出 \(\frac{\mathrm{d}\lambda_i}{\mathrm{d}s}\) ，将式 ⑦ 对 \(s\) 求导，得到
\[ \sum_{i = 1}^{n}\left[p_i\exp\{sd_{ij}\}\frac{\mathrm{d}\lambda_i}{\mathrm{d}s}+\lambda_ip_id_{ij}\exp\{sd_{ij}\}\right]=0 \]将上式两边同乘以 \(q_j\) ，并对 \(j\) 求和，可得
\[ \sum_{j = 1}^{m}q_j\sum_{i = 1}^{n}\left[p_i\exp\{sd_{ij}\}\frac{\mathrm{d}\lambda_i}{\mathrm{d}s}+\lambda_ip_id_{ij}\exp\{sd_{ij}\}\right]=0 \]即
\[ \sum_{i = 1}^{n}p_i\left[\sum_{j = 1}^{m}q_j\exp\{sd_{ij}\}\right]\frac{\mathrm{d}\lambda_i}{\mathrm{d}s}+\sum_{i = 1}^{n}\sum_{j = 1}^{m}\lambda_ip_iq_jd_{ij}\exp\{sd_{ij}\}=0 \]将式 ⑧ 和 ⑫ 代入上式，可得
\[ \sum_{i = 1}^{n}p_i\frac{1}{\lambda_i}\frac{\mathrm{d}\lambda_i}{\mathrm{d}s}+D(s)=0 \quad ⑭ \]将式 ⑭ 代入式 ⑬ 中，可得
\[ \frac{\mathrm{d}R(D)}{\mathrm{d}D}=s \quad ⑮ \]式 ⑮ 表明，参量 \(s\) 是信息率失真函数 \(R(D)\) 的斜率。由 \(R(D)\) 在 \(0 < D < D_{max}\) 之间是严格单调减函数可知， \(s\) 是负值，且是 \(D\) 的递增函数，即 \(s\) 将随 \(D\) 的增加而增加。 由 \(R(D)\) 的性质可知，在 \(D = 0\) 处， \(R(D)\) 的斜率有可能为 \(-\infty\) ；当 \(D > D_{max}\) 时， \(R(D)=0\) ，其斜率为零。所以参量 \(s\) 的取值为 \((-\infty,0)\) 。 进一步还可以证明：信息率失真函数 \(R(D)\) 是参量 \(s\) 的连续函数； \(R(D)\) 的斜率，即参量 \(s\) 是失真度 \(D\) 的连续函数，在 \(D = D_{max}\) 处， \(R(D)\) 的斜率可能是不连续的。
